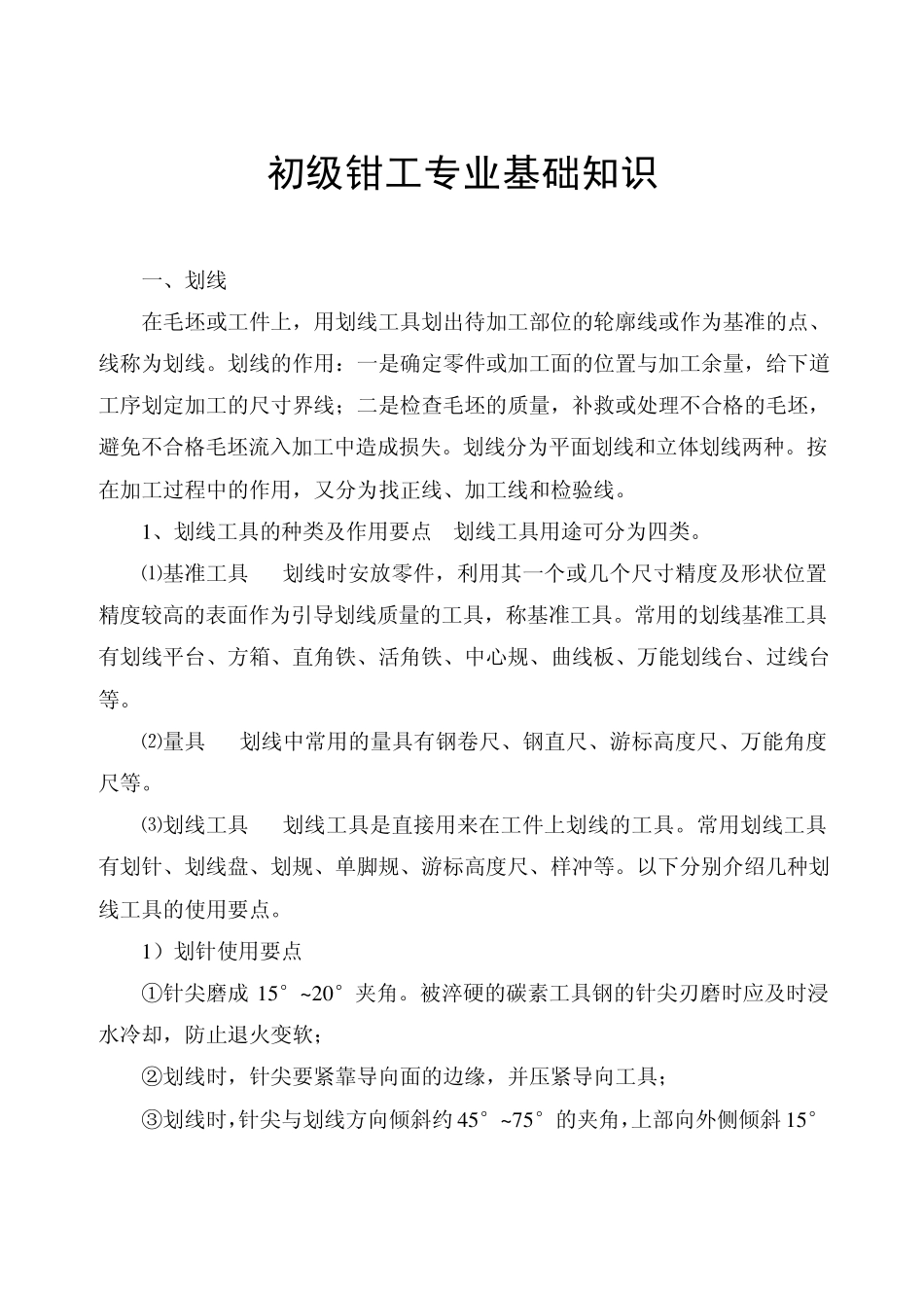

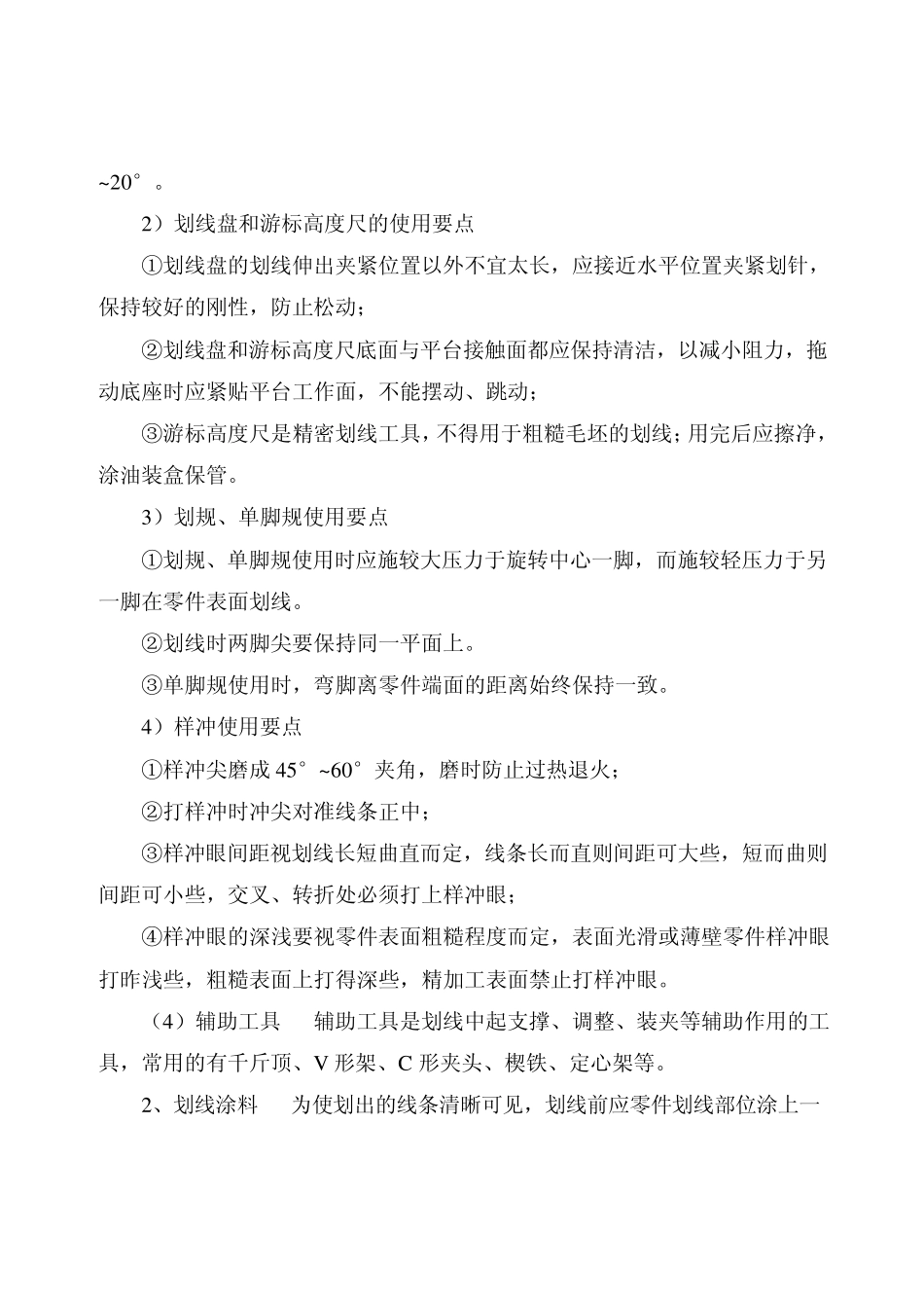

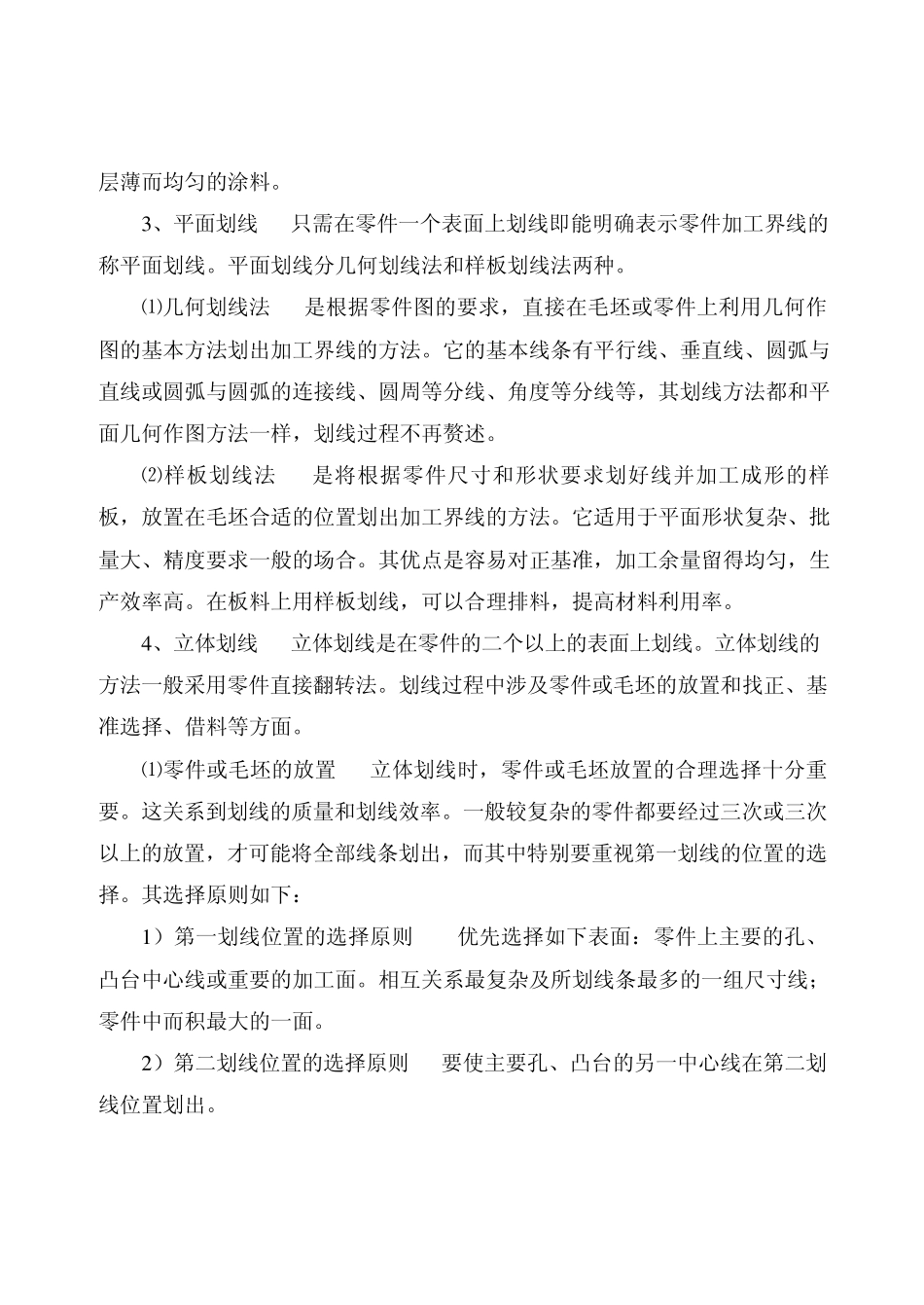

初级钳工专业基础知识 一、划线 在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点、线称为划线。划线的作用：一是确定零件或加工面的位置与加工余量，给下道工序划定加工的尺寸界线；二是检查毛坯的质量，补救或处理不合格的毛坯，避免不合格毛坯流入加工中造成损失。划线分为平面划线和立体划线两种。按在加工过程中的作用，又分为找正线、加工线和检验线。 1、划线工具的种类及作用要点 划线工具用途可分为四类。 ⑴基准工具 划线时安放零件，利用其一个或几个尺寸精度及形状位置精度较高的表面作为引导划线质量的工具，称基准工具。常用的划线基准工具有划线平台、方箱、直角铁、活角铁、中心规、曲线板、万能划线台、过线台等。 ⑵量具 划线中常用的量具有钢卷尺、钢直尺、游标高度尺、万能角度尺等。 ⑶划线工具 划线工具是直接用来在工件上划线的工具。常用划线工具有划针、划线盘、划规、单脚规、游标高度尺、样冲等。以下分别介绍几种划线工具的使用要点。 1）划针使用要点 ①针尖磨成 15°~20°夹角。被淬硬的碳素工具钢的针尖刃磨时应及时浸水冷却，防止退火变软； ②划线时，针尖要紧靠导向面的边缘，并压紧导向工具； ③划线时，针尖与划线方向倾斜约 45°~75°的夹角，上部向外侧倾斜 15°~20°。 2）划线盘和游标高度尺的使用要点 ①划线盘的划线伸出夹紧位置以外不宜太长，应接近水平位置夹紧划针，保持较好的刚性，防止松动； ②划线盘和游标高度尺底面与平台接触面都应保持清洁，以减小阻力，拖动底座时应紧贴平台工作面，不能摆动、跳动； ③游标高度尺是精密划线工具，不得用于粗糙毛坯的划线；用完后应擦净，涂油装盒保管。 3）划规、单脚规使用要点 ①划规、单脚规使用时应施较大压力于旋转中心一脚，而施较轻压力于另一脚在零件表面划线。 ②划线时两脚尖要保持同一平面上。 ③单脚规使用时，弯脚离零件端面的距离始终保持一致。 4）样冲使用要点 ①样冲尖磨成 45°~60°夹角，磨时防止过热退火； ②打样冲时冲尖对准线条正中； ③样冲眼间距视划线长短曲直而定，线条长而直则间距可大些，短而曲则间距可小些，交叉、转折处必须打上样冲眼； ④样冲眼的深浅要视零件表面粗糙程度而定，表面光滑或薄壁零件样冲眼打昨浅些，粗糙表面上打得深些，精加工表面禁止打样冲眼。 （4）辅助工具 辅助工具是划线中起支撑、调整、装夹等辅助作用的工具，常用的有千斤顶、V 形架、C ...
