第七章ansys梁单元分析和横截面形状

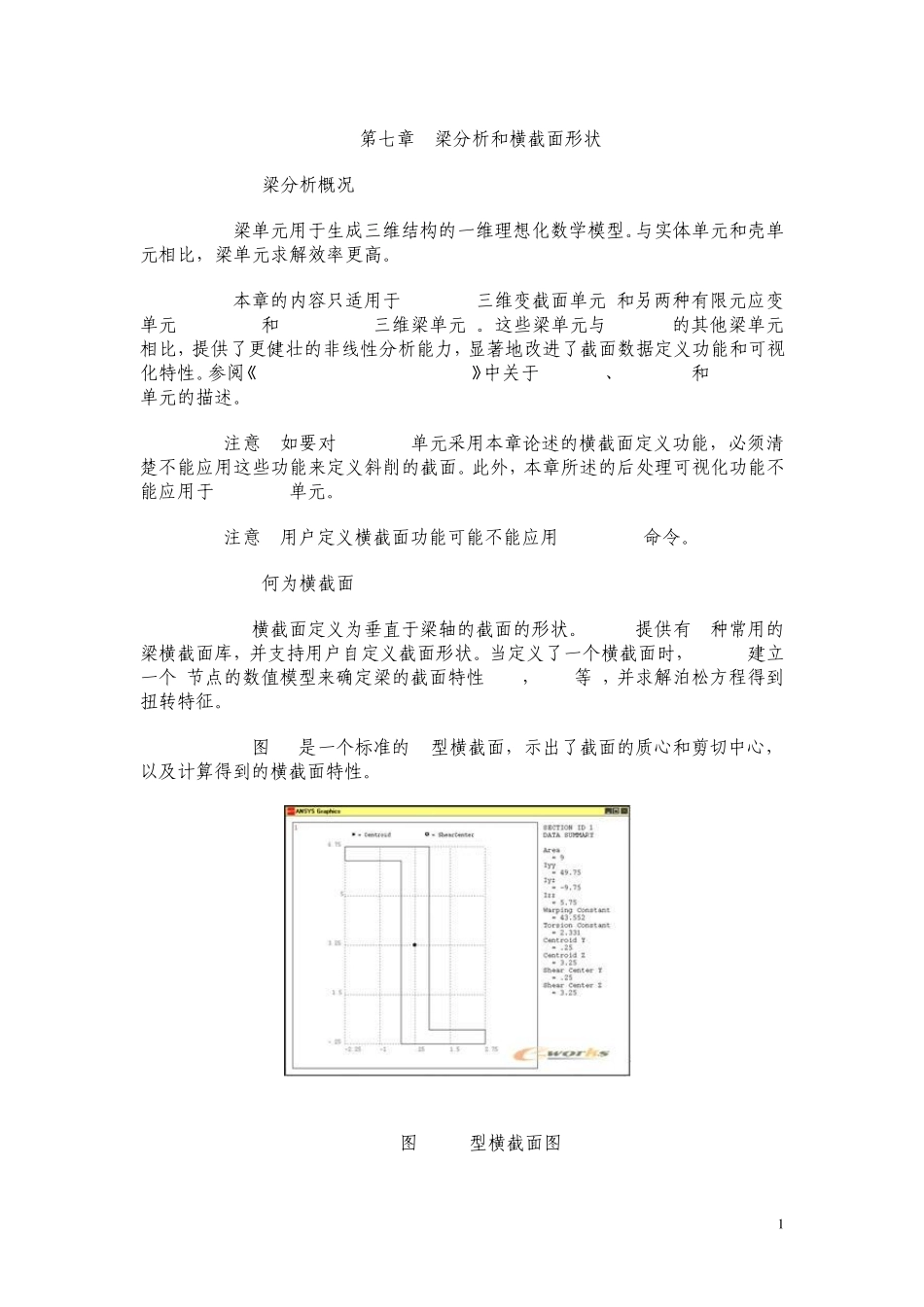

第七章ansys梁单元分析和横截面形状_第1页
1/19

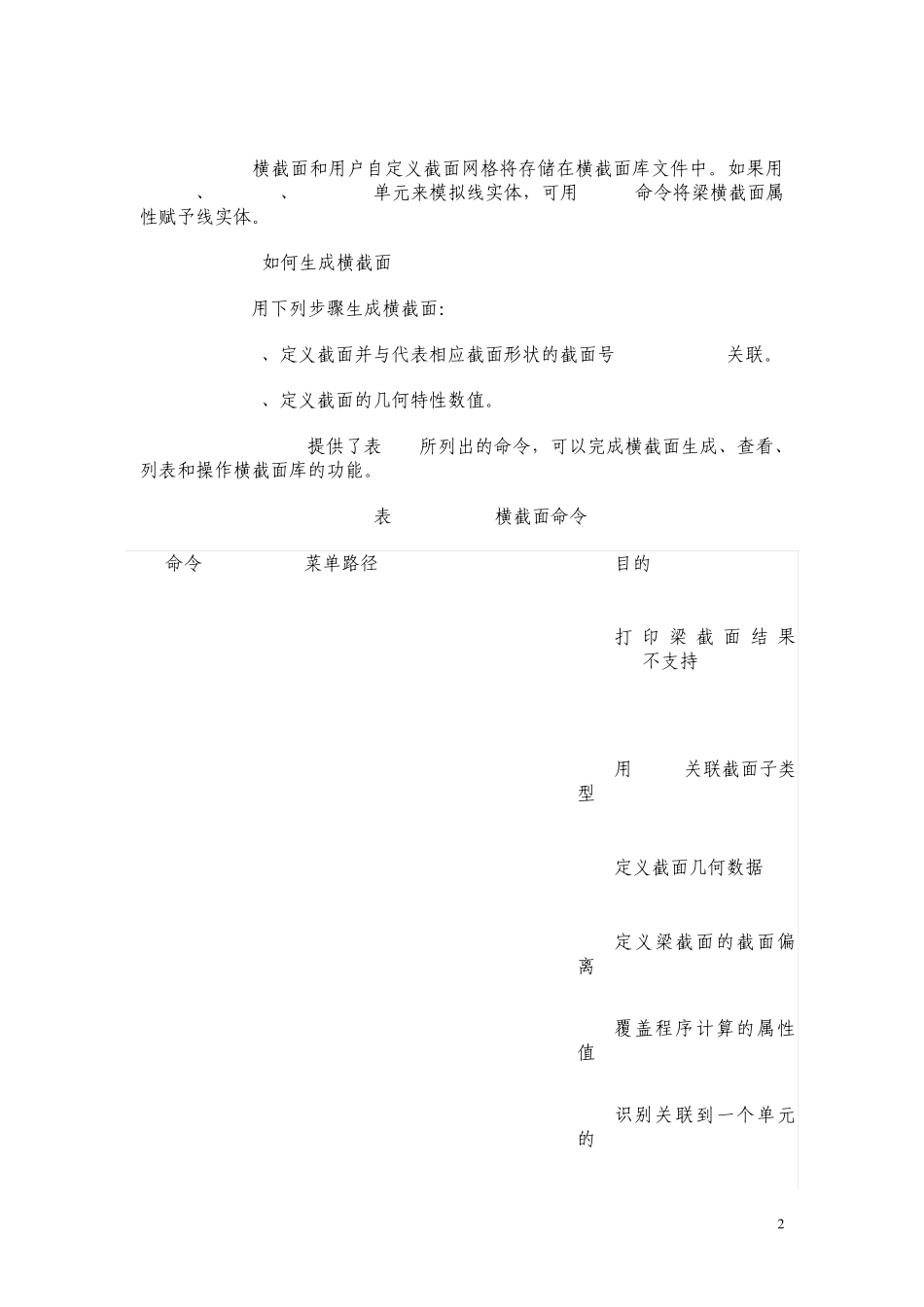

第七章ansys梁单元分析和横截面形状_第2页
2/19

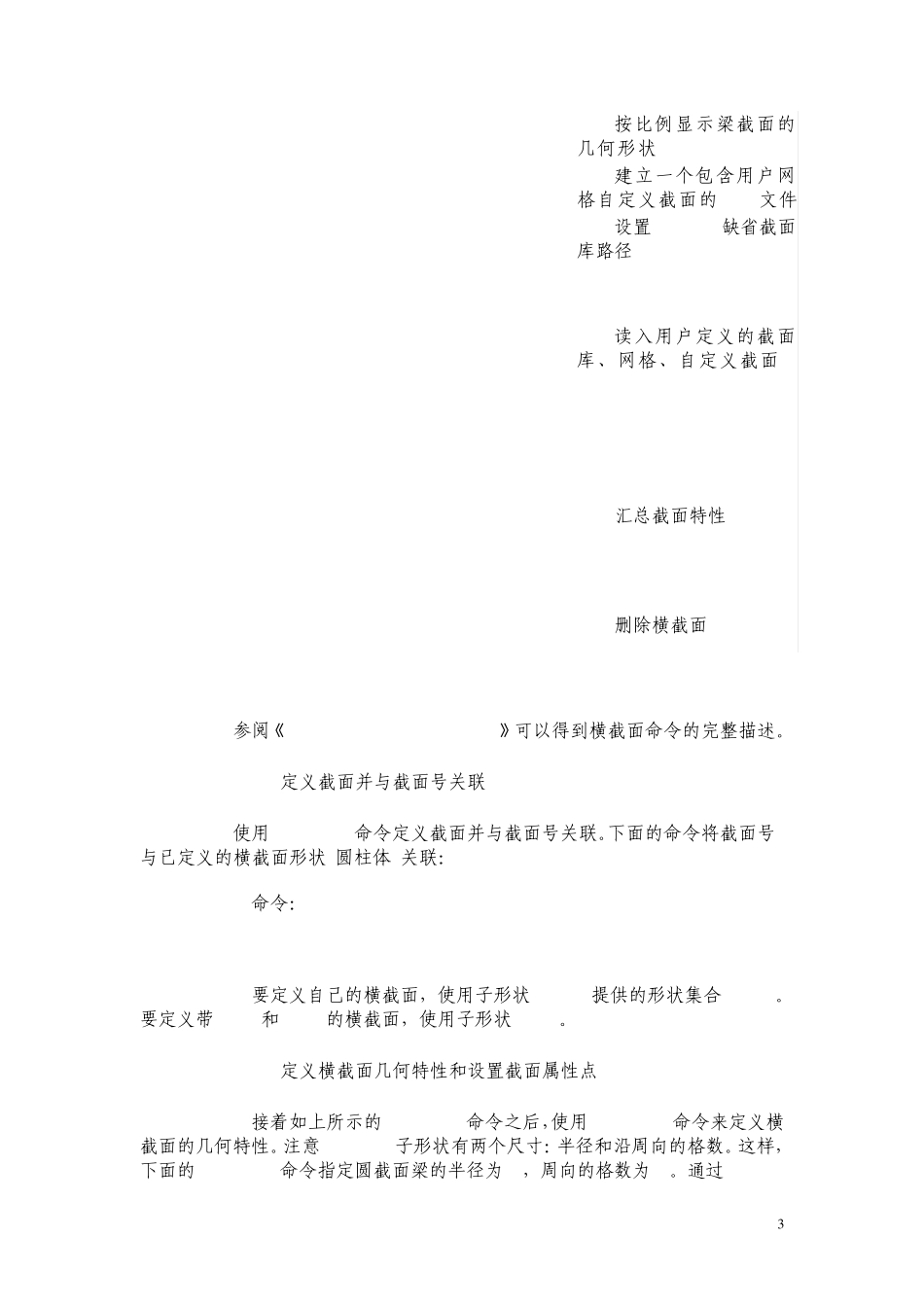

第七章ansys梁单元分析和横截面形状_第3页
3/19
1 第七章 梁分析和横截面形状 7.1 梁分析概况 梁单元用于生成三维结构的一维理想化数学模型。与实体单元和壳单元相比,梁单元求解效率更高。 本章的内容只适用于 BEAM44(三维变截面单元)和另两种有限元应变单元 BEAM188 和 BEAM189 (三维梁单元)。这些梁单元与ANSYS 的其他梁单元相比,提供了更健壮的非线性分析能力,显著地改进了截面数据定义功能和可视化特性。参阅《ANSYS Elements Reference》中关于 BEAM44、BEAM188 和 BEAM189 单元的描述。 注意--如要对 BEAM44 单元采用本章论述的横截面定义功能,必须清楚不能应用这些功能来定义斜削的截面。此外,本章所述的后处理可视化功能不能应用于 BEAM44 单元。 注意--用户定义横截面功能可能不能应用 CDWRITE 命令。 7.2 何为横截面 横截面定义为垂直于梁轴的截面的形状。ANSYS提供有11种常用的梁横截面库,并支持用户自定义截面形状。当定义了一个横截面时,ANSYS 建立一个9节点的数值模型来确定梁的截面特性(Iyy,Izz 等),并求解泊松方程得到扭转特征。 图7-1是一个标准的Z型横截面,示出了截面的质心和剪切中心,以及计算得到的横截面特性。 图7-1 Z型横截面图 2 横截面和用户自定义截面网格将存储在横截面库文件中。如果用 BEAM44、BEAM188、BEAM189 单元来模拟线实体,可用 LATT 命令将梁横截面属性赋予线实体。 7.3 如何生成横截面 用下列步骤生成横截面: 1、定义截面并与代表相应截面形状的截面号(Dection ID)关联。 2、定义截面的几何特性数值。 ANSYS 提供了表7-1 所列出的命令,可以完成横截面生成、查看、列表和操作横截面库的功能。 表7-1 ANSYS 横截面命令 命令 GUI菜单路径 目的 PRSSOL MainMenu>GeneralPostproc>ListResults> SectionSolutionUtilityMenu> List>Results>SectionSolution 打 印 梁 截面结 果(BEAM44不支持) SECTYPE MainMenu>Preprocessor>Sections>-Beam-CommonSectnsMainMenu> Preprocessor>Sections>-Beam-CustomSectns>ReadSectMesh 用SEID关联截面子类型 SECDATA MainMenu>Preprocessor>Sections>-Beam-CommonSectns 定义截面几何数据 SECOFFSET MainMenu>Preprocessor>Sections>-Beam-CommonSectnsMainMenu> Preprocessor>Sections>-Beam-CustomSectns>ReadSectMesh 定义梁截面的截面偏离 SECCONTROLS MainMenu>Preprocessor>Sections>-Beam-Add/Edit 覆盖程序计算的属性...
