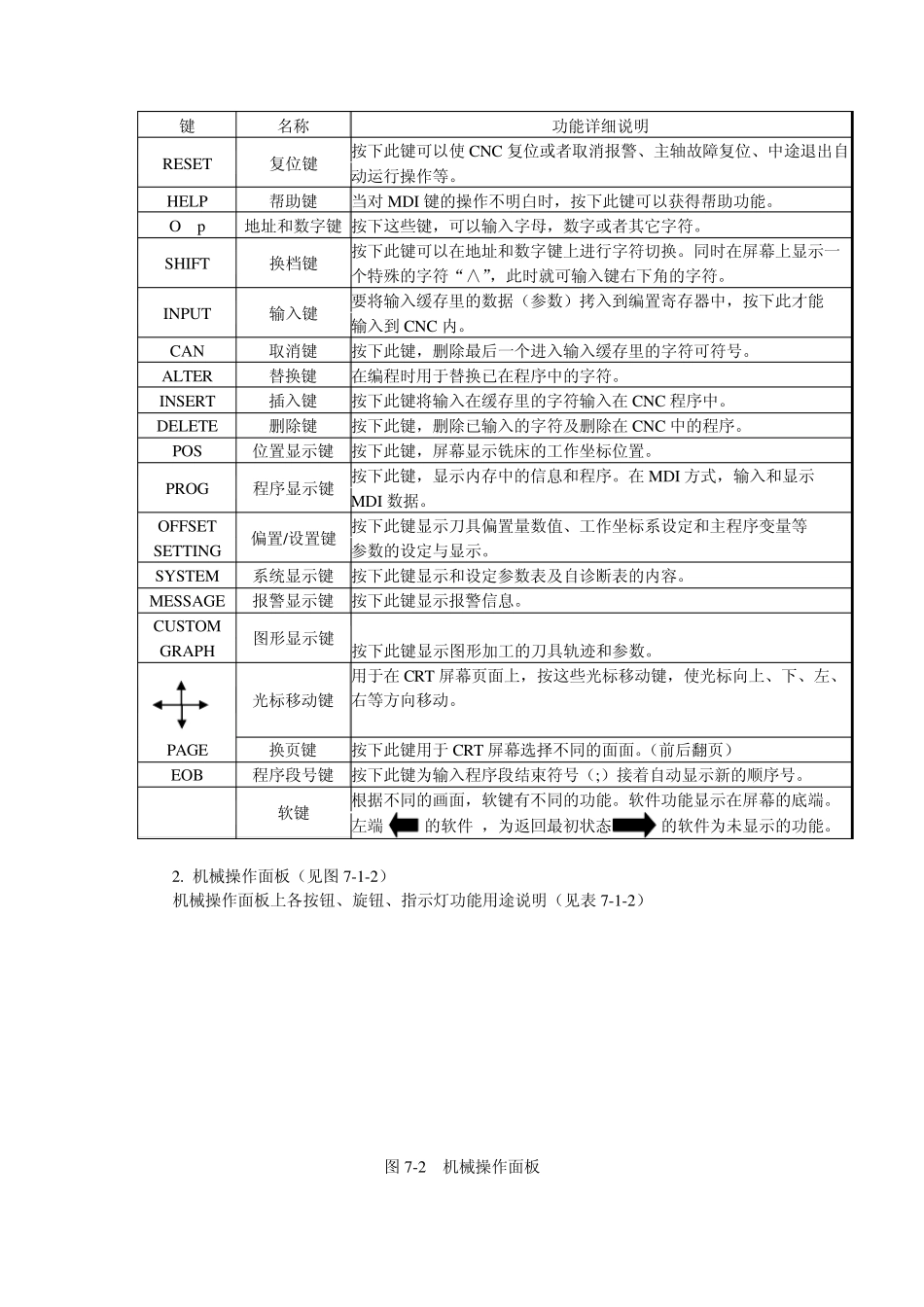

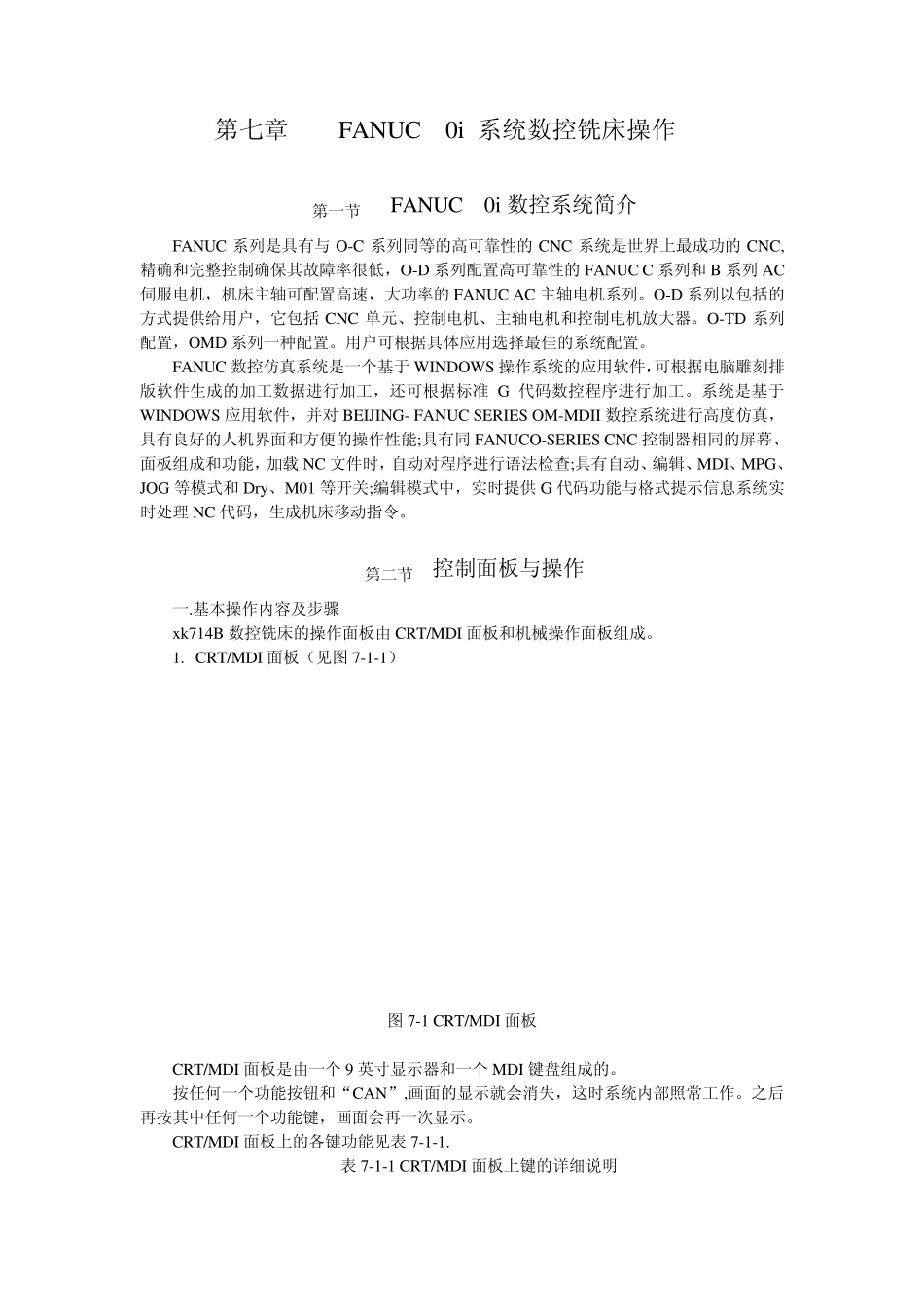

第七章 FANUC 0i 系统数控铣床操作 第一节 FANUC 0i 数控系统简介 FANUC 系列是具有与 O-C 系列同等的高可靠性的 CNC 系统是世界上最成功的 CNC,精确和完整控制确保其故障率很低,O-D 系列配置高可靠性的 FANUC C 系列和 B 系列 AC伺服电机,机床主轴可配置高速,大功率的 FANUC AC 主轴电机系列。O-D 系列以包括的方式提供给用户,它包括 CNC 单元、控制电机、主轴电机和控制电机放大器。O-TD 系列配置,OMD 系列一种配置。用户可根据具体应用选择最佳的系统配置。 FANUC 数控仿真系统是一个基于 WINDOWS 操作系统的应用软件,可根据电脑雕刻排版软件生成的加工数据进行加工,还可根据标准 G 代码数控程序进行加工。系统是基于WINDOWS 应用软件,并对 BEIJING- FANUC SERIES OM-MDII 数控系统进行高度仿真,具有良好的人机界面和方便的操作性能;具有同 FANUCO-SERIES CNC 控制器相同的屏幕、面板组成和功能,加载 NC 文件时,自动对程序进行语法检查;具有自动、编辑、MDI、MPG、JOG 等模式和 Dry 、M01 等开关;编辑模式中,实时提供 G 代码功能与格式提示信息系统实时处理NC 代码,生成机床移动指令。 第二节 控制面板与操作 一.基本操作内容及步骤 x k714B 数控铣床的操作面板由CRT/MDI 面板和机械操作面板组成。 1. CRT/MDI 面板(见图7-1-1) 图7-1 CRT/MDI 面板 CRT/MDI 面板是由一个 9 英寸显示器和一个 MDI 键盘组成的。 按任何一个功能按钮和“CAN”,画面的显示就会消失,这时系统内部照常工作。之后再按其中任何一个功能键,画面会再一次显示。 CRT/MDI 面板上的各键功能见表 7-1-1. 表 7-1-1 CRT/MDI 面板上键的详细说明 键 名称 功能详细说明 RESET 复位键 按下此键可以使CNC 复位或者取消报警、主轴故障复位、中途退出自 动运行操作等。 HELP 帮助键 当对MDI 键的操作不明白时,按下此键可以获得帮助功能。 O p 地址和数字键 按下这些键,可以输入字母,数字或者其它字符。 SHIFT 换档键 按下此键可以在地址和数字键上进行字符切换。同时在屏幕上显示一 个特殊的字符“∧”,此时就可输入键右下角的字符。 INPUT 输入键 要将输入缓存里的数据(参数)拷入到编置寄存器中,按下此才能 输入到 CNC 内。 CAN 取消键 按下此键,删除最后一个进入输入缓存里的字符可符号。 ALTER 替换键 在编程时用于替换已在程序中的字...
