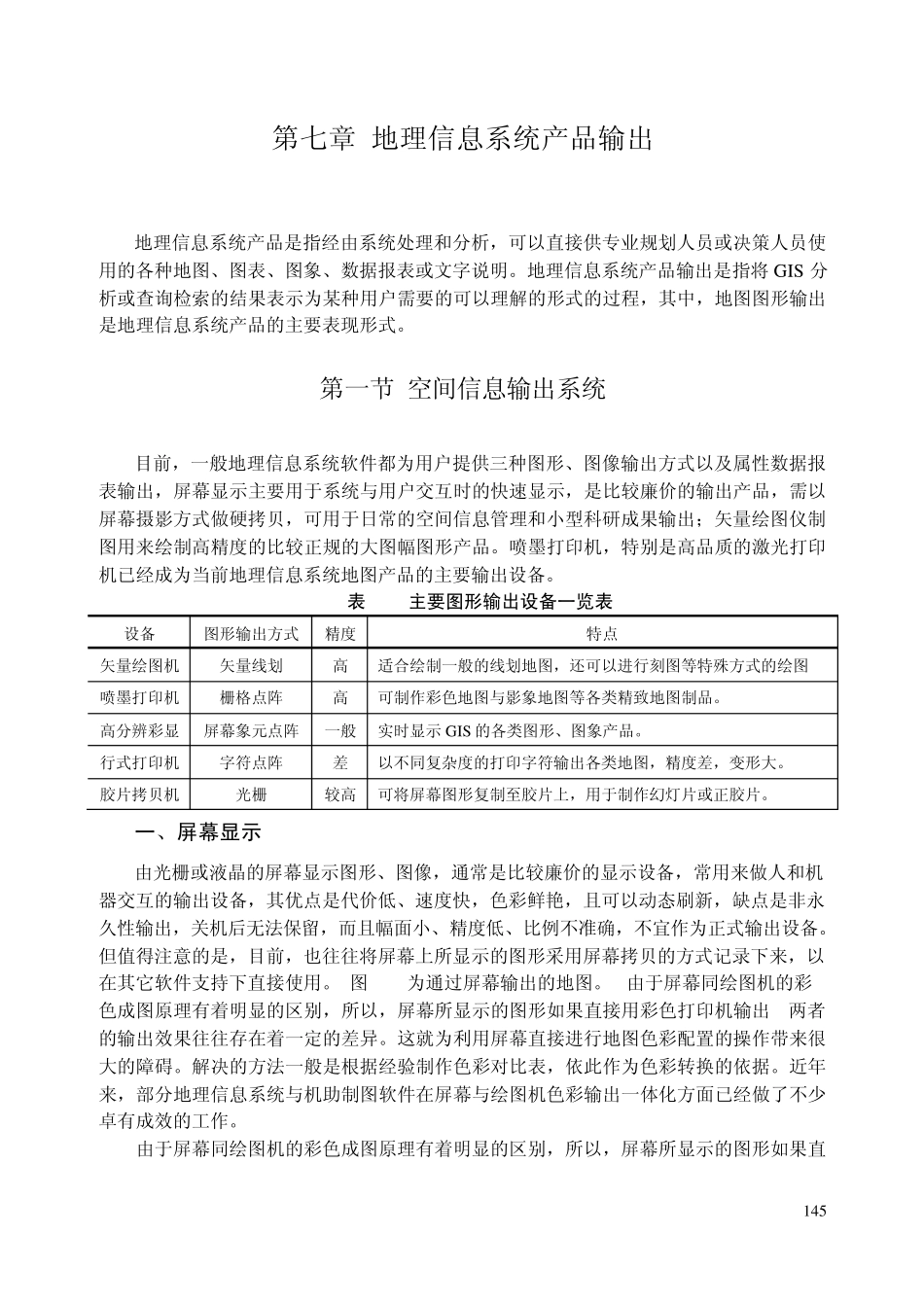

145 第七章 地理信息系统产品输出 地理信息系统产品是指经由系统处理和分析，可以直接供专业规划人员或决策人员使用的各种地图、图表、图象、数据报表或文字说明。地理信息系统产品输出是指将 GIS 分析或查询检索的结果表示为某种用户需要的可以理解的形式的过程，其中，地图图形输出是地理信息系统产品的主要表现形式。 第一节 空间信息输出系统 目前，一般地理信息系统软件都为用户提供三种图形、图像输出方式以及属性数据报表输出，屏幕显示主要用于系统与用户交互时的快速显示，是比较廉价的输出产品，需以屏幕摄影方式做硬拷贝，可用于日常的空间信息管理和小型科研成果输出；矢量绘图仪制图用来绘制高精度的比较正规的大图幅图形产品。喷墨打印机，特别是高品质的激光打印机已经成为当前地理信息系统地图产品的主要输出设备。 表7-1 主要图形输出设备一览表 设备 图形输出方式 精度 特点 矢量绘图机 矢量线划 高 适合绘制一般的线划地图，还可以进行刻图等特殊方式的绘图 喷墨打印机 栅格点阵 高 可制作彩色地图与影象地图等各类精致地图制品。 高分辨彩显 屏幕象元点阵 一般 实时显示 GIS 的各类图形、图象产品。 行式打印机 字符点阵 差 以不同复杂度的打印字符输出各类地图，精度差，变形大。 胶片拷贝机 光栅 较高 可将屏幕图形复制至胶片上，用于制作幻灯片或正胶片。 一、屏幕显示 由光栅或液晶的屏幕显示图形、图像，通常是比较廉价的显示设备，常用来做人和机器交互的输出设备，其优点是代价低、速度快，色彩鲜艳，且可以动态刷新，缺点是非永久性输出，关机后无法保留，而且幅面小、精度低、比例不准确，不宜作为正式输出设备。但值得注意的是，目前，也往往将屏幕上所显示的图形采用屏幕拷贝的方式记录下来，以在其它软件支持下直接使用。 图7-1为通过屏幕输出的地图。 由于屏幕同绘图机的彩色成图原理有着明显的区别，所以，屏幕所显示的图形如果直接用彩色打印机输出, 两者的输出效果往往存在着一定的差异。这就为利用屏幕直接进行地图色彩配置的操作带来很大的障碍。解决的方法一般是根据经验制作色彩对比表，依此作为色彩转换的依据。近年来，部分地理信息系统与机助制图软件在屏幕与绘图机色彩输出一体化方面已经做了不少卓有成效的工作。 由于屏幕同绘图机的彩色成图原理有着明显的区别，所以，屏幕所显示的图形如果直 1 4 6 接用彩色打印机输出, 两者的输出效果往往存在着...
