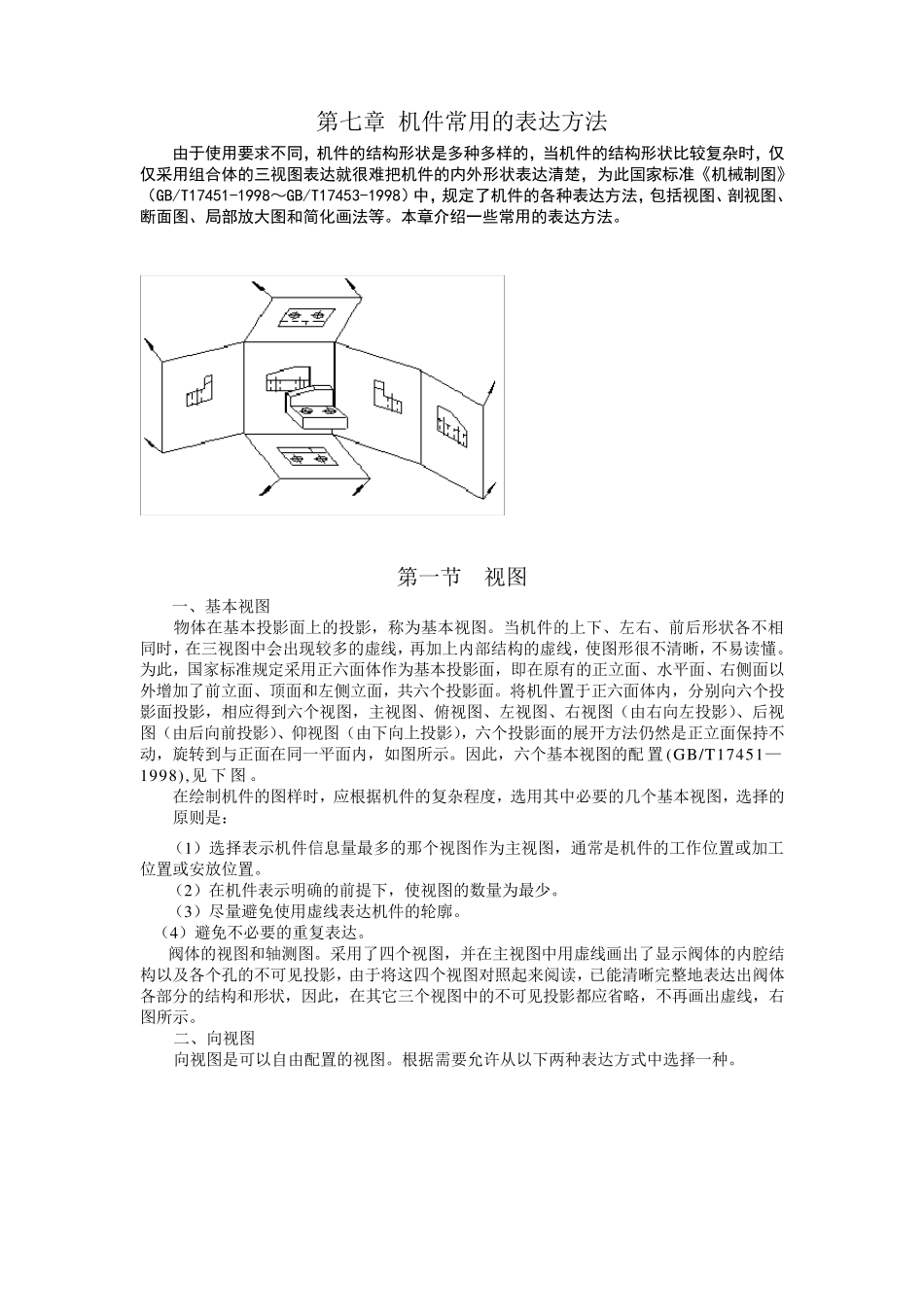

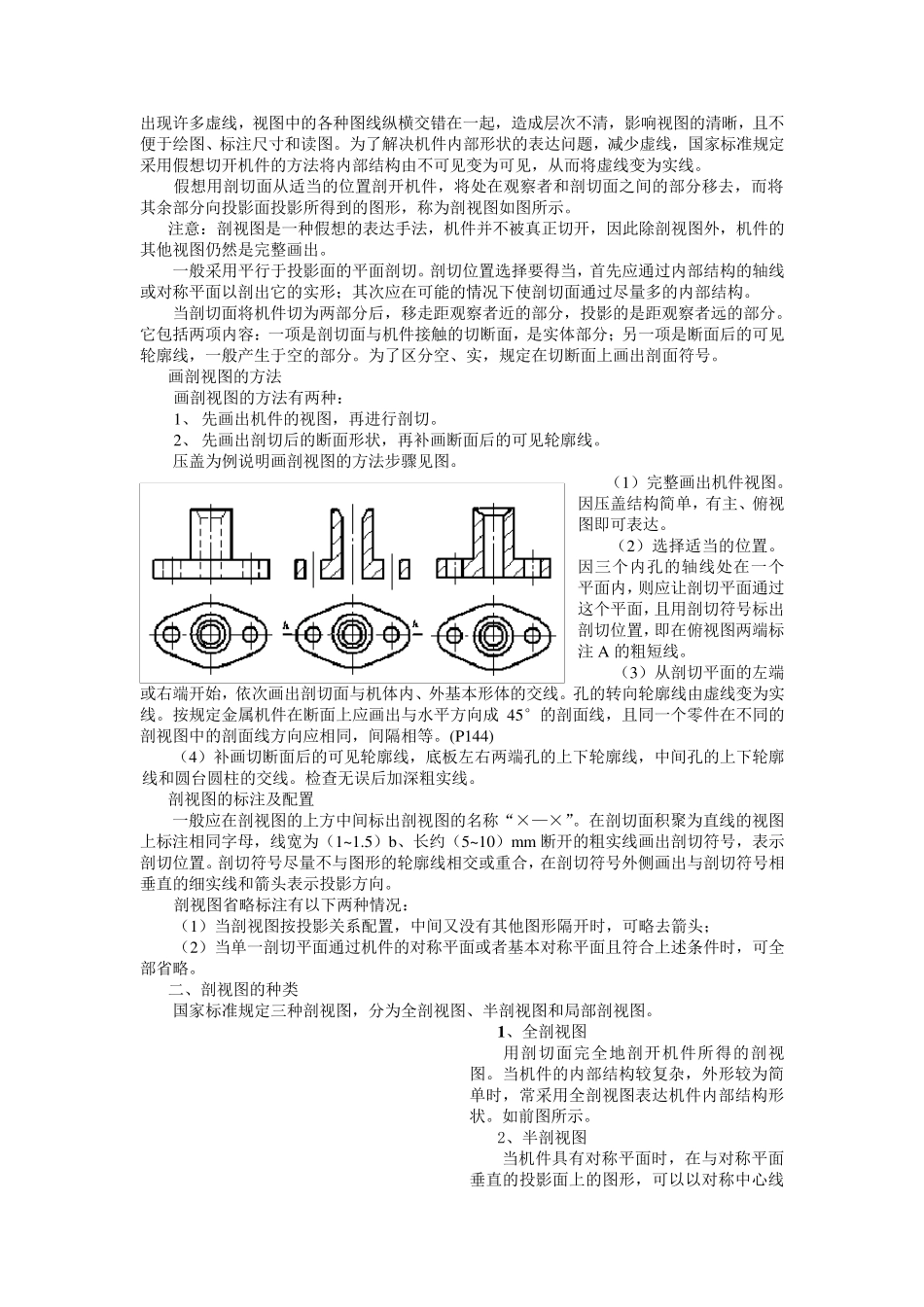

第七章 机件常用的表达方法 由于使用要求不同，机件的结构形状是多种多样的，当机件的结构形状比较复杂时，仅仅采用组合体的三视图表达就很难把机件的内外形状表达清楚，为此国家标准《机械制图》（GB/T17451-1998～GB/T17453-1998）中，规定了机件的各种表达方法，包括视图、剖视图、断面图、局部放大图和简化画法等。本章介绍一些常用的表达方法。 第一节 视图 一、基本视图 物体在基本投影面上的投影，称为基本视图。当机件的上下、左右、前后形状各不相同时，在三视图中会出现较多的虚线，再加上内部结构的虚线，使图形很不清晰，不易读懂。为此，国家标准规定采用正六面体作为基本投影面，即在原有的正立面、水平面、右侧面以外增加了前立面、顶面和左侧立面，共六个投影面。将机件置于正六面体内，分别向六个投影面投影，相应得到六个视图，主视图、俯视图、左视图、右视图（由右向左投影）、后视图（由后向前投影）、仰视图（由下向上投影），六个投影面的展开方法仍然是正立面保持不动，旋转到与正面在同一平面内，如图所示。因此，六个基本视图的配置(GB/T17451—1998),见 下图。 在绘制机件的图样时，应根据机件的复杂程度，选用其中必要的几个基本视图，选择的原则是： （1）选择表示机件信息量最多的那个视图作为主视图，通常是机件的工作位置或加工位置或安放位置。 （2）在机件表示明确的前提下，使视图的数量为最少。 （3）尽量避免使用虚线表达机件的轮 廓 。 （4）避免不必要的重 复表达。 阀 体的视图和轴 测 图。采用了四 个视图，并 在主视图中用虚线画 出了显 示阀 体的内腔 结构以及 各个孔 的不可 见投影，由于将这 四 个视图对 照 起 来 阅 读，已 能 清晰完 整 地 表达出阀 体各部分的结构和形状，因此，在其它 三个视图中的不可 见投影都 应省 略 ，不再画 出虚线，右图所示。 二 、向视图 向视图是可 以自 由配置的视图。根据需 要允 许 从 以下两 种 表达方式 中选择一种 。 （1）在向视图上标注“×”（“×”为大写拉丁字母），要相应视图的附近用箭头指明投影方向，并标注相同的字母。 （2）在向视图的下方（或上方）标注图名。标注图名的各视图位置，应根据需要和可能按相应的规则布置。 三、斜视图 图示机件，右边倾斜部分的上下表面均为正垂面，它对其它投影面是倾斜结构，其投影不反映实形。为了表达出倾斜部分的实形，可设置一个与倾斜部分...
