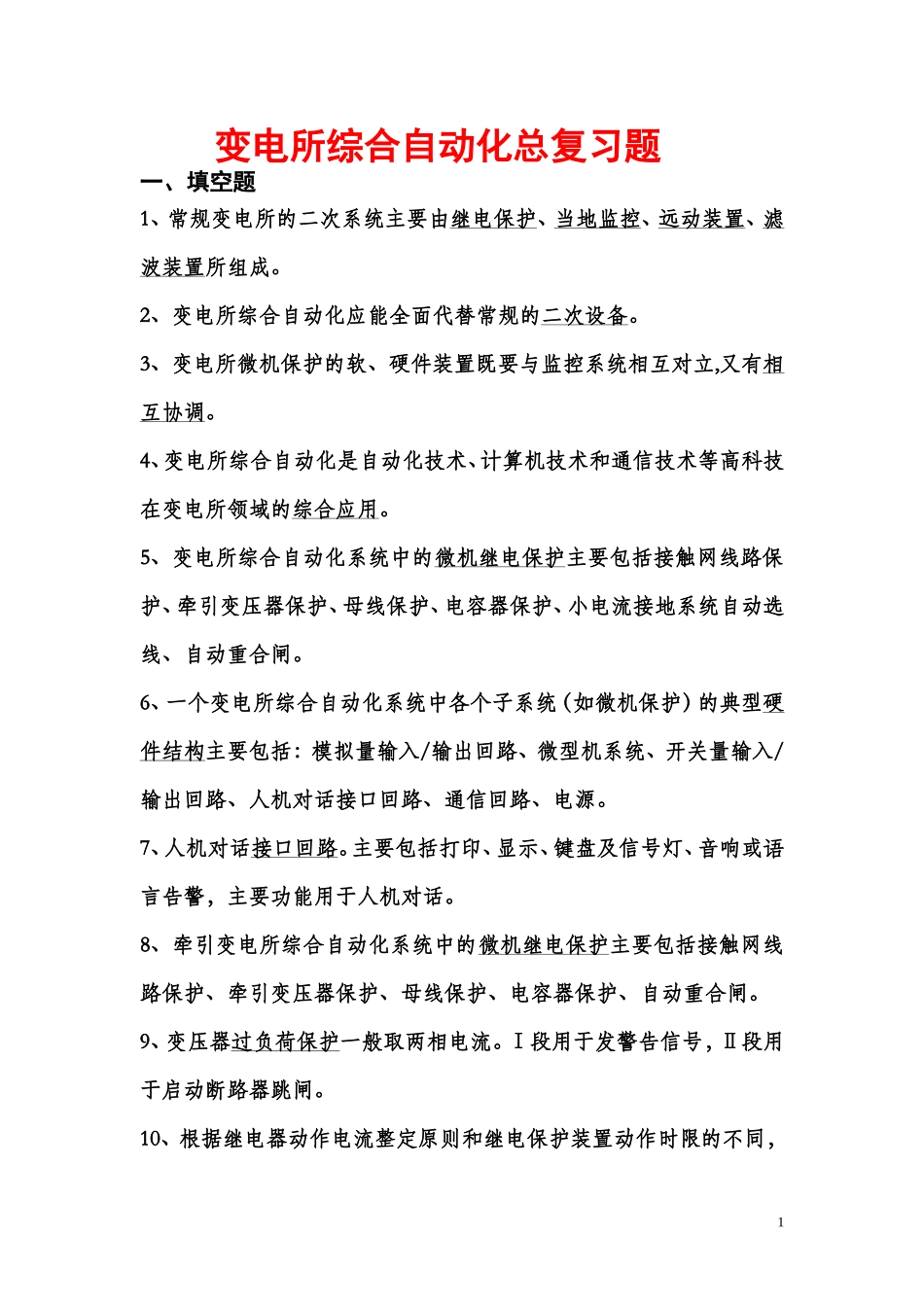

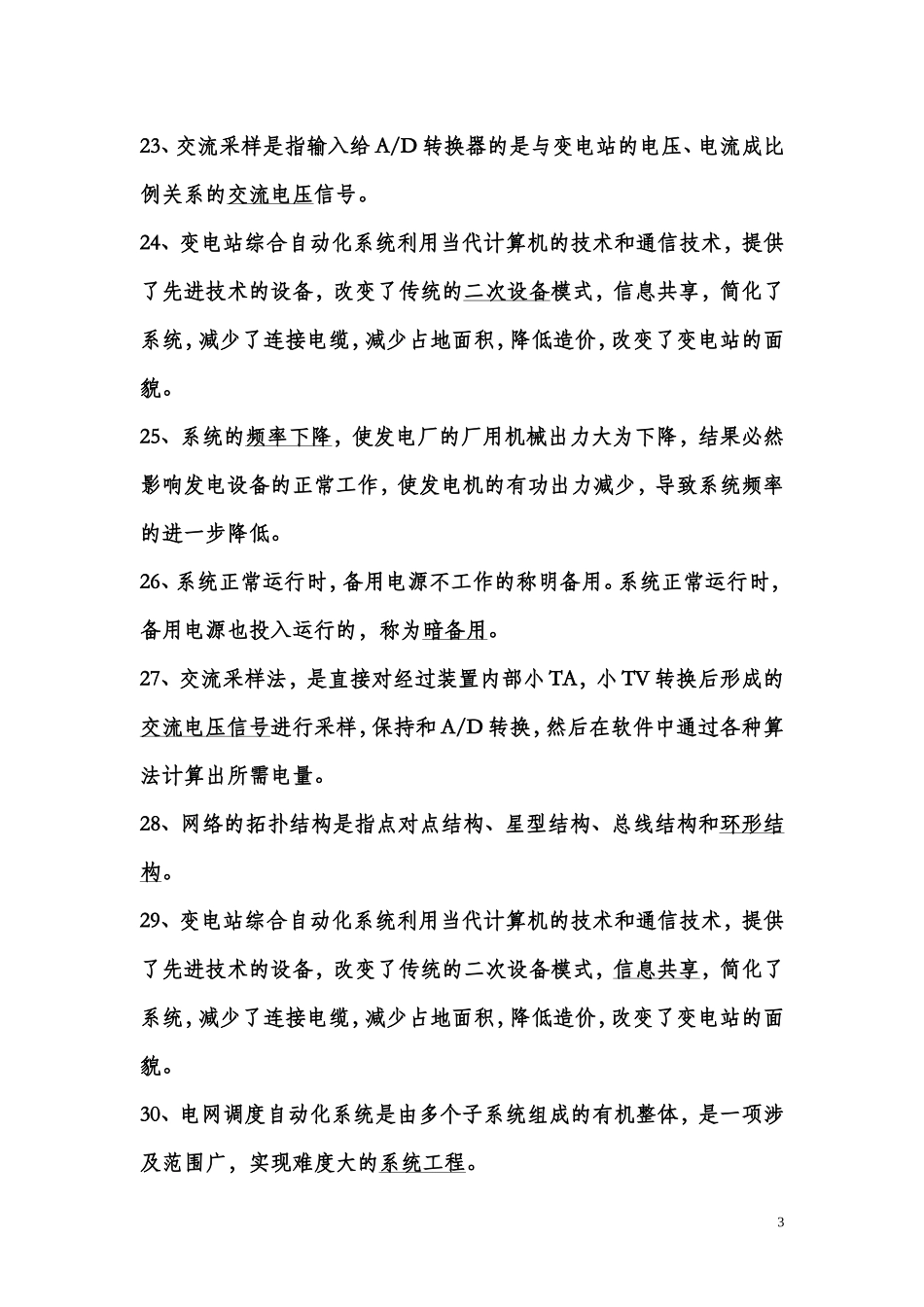

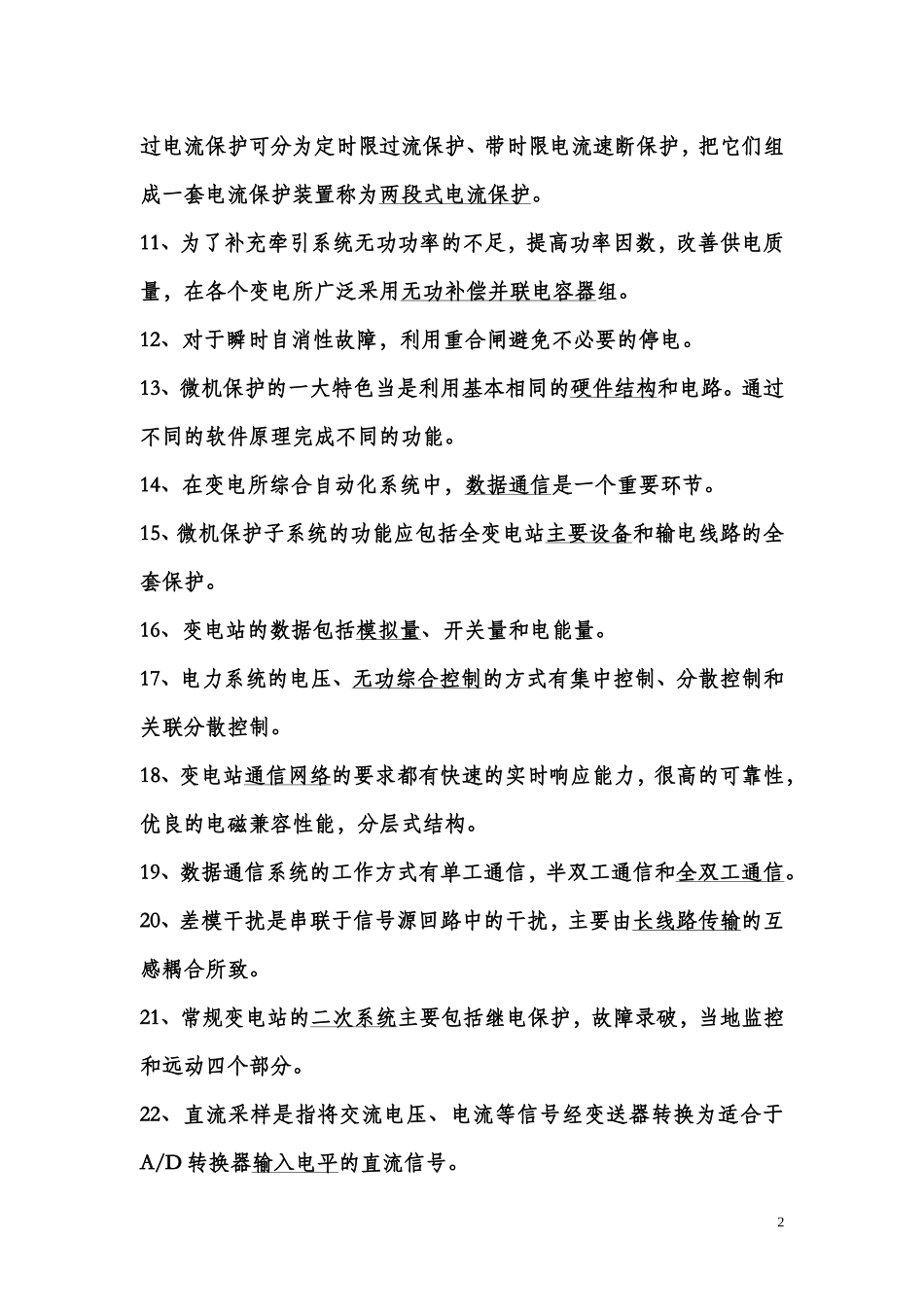

变电所综合自动化总复习题一、填空题1、常规变电所的二次系统主要由继电保护、当地监控、远动装置、滤波装置所组成。2、变电所综合自动化应能全面代替常规的二次设备。3、变电所微机保护的软、硬件装置既要与监控系统相互对立,又有相互协调。4、变电所综合自动化是自动化技术、计算机技术和通信技术等高科技在变电所领域的综合应用。5、变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、小电流接地系统自动选线、自动重合闸。6、一个变电所综合自动化系统中各个子系统(如微机保护)的典型硬件结构主要包括:模拟量输入/输出回路、微型机系统、开关量输入/输出回路、人机对话接口回路、通信回路、电源。7、人机对话接口回路。主要包括打印、显示、键盘及信号灯、音响或语言告警,主要功能用于人机对话。8、牵引变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、自动重合闸。9、变压器过负荷保护一般取两相电流。Ⅰ段用于发警告信号,Ⅱ段用于启动断路器跳闸。10、根据继电器动作电流整定原则和继电保护装置动作时限的不同,1过电流保护可分为定时限过流保护、带时限电流速断保护,把它们组成一套电流保护装置称为两段式电流保护。11、为了补充牵引系统无功功率的不足,提高功率因数,改善供电质量,在各个变电所广泛采用无功补偿并联电容器组。12、对于瞬时自消性故障,利用重合闸避免不必要的停电。13、微机保护的一大特色当是利用基本相同的硬件结构和电路。通过不同的软件原理完成不同的功能。14、在变电所综合自动化系统中,数据通信是一个重要环节。15、微机保护子系统的功能应包括全变电站主要设备和输电线路的全套保护。16、变电站的数据包括模拟量、开关量和电能量。17、电力系统的电压、无功综合控制的方式有集中控制、分散控制和关联分散控制。18、变电站通信网络的要求都有快速的实时响应能力,很高的可靠性,优良的电磁兼容性能,分层式结构。19、数据通信系统的工作方式有单工通信,半双工通信和全双工通信。20、差模干扰是串联于信号源回路中的干扰,主要由长线路传输的互感耦合所致。21、常规变电站的二次系统主要包括继电保护,故障录破,当地监控和远动四个部分。22、直流采样是指将交流电压、电流等信号经变送器转换为适合于A/D转换器输入电平的直流信号。223、交流采样是指输入给A/D转换器的是与变电站的电压、电流成比例关系的交流电压信号。24、变电站综合自动化系统利用当代计算机的技术和通信技术,提供了先进技术的设备,改变了传统的二次设备模式,信息共享,简化了系统,减少了连接电缆,减少占地面积,降低造价,改变了变电站的面貌。25、系统的频率下降,使发电厂的厂用机械出力大为下降,结果必然影响发电设备的正常工作,使发电机的有功出力减少,导致系统频率的进一步降低。26、系统正常运行时,备用电源不工作的称明备用。系统正常运行时,备用电源也投入运行的,称为暗备用。27、交流采样法,是直接对经过装置内部小TA,小TV转换后形成的交流电压信号进行采样,保持和A/D转换,然后在软件中通过各种算法计算出所需电量。28、网络的拓扑结构是指点对点结构、星型结构、总线结构和环形结构。29、变电站综合自动化系统利用当代计算机的技术和通信技术,提供了先进技术的设备,改变了传统的二次设备模式,信息共享,简化了系统,减少了连接电缆,减少占地面积,降低造价,改变了变电站的面貌。30、电网调度自动化系统是由多个子系统组成的有机整体,是一项涉及范围广,实现难度大的系统工程。3二、单项选择题1、变电站综合自动化系统与传统变电站相比,其优越性有(A)。A、提高供电质量、提高电压合格率。B、降低供电质量、降低电压合格率。C、对电力系统的运行、管理水平提高不大。D、增加人为误操作的可能。2、常规变电所的二次系统主要由(C)所组成。A、继电保护、测量仪表、指示装置、滤波装置B、信号系统、指示仪表、远动装置、滤波装置C、继电保护、当地监控、远动装置、滤波装置D、继电保护、监视监控、控制装置、滤波装置3、变电...
