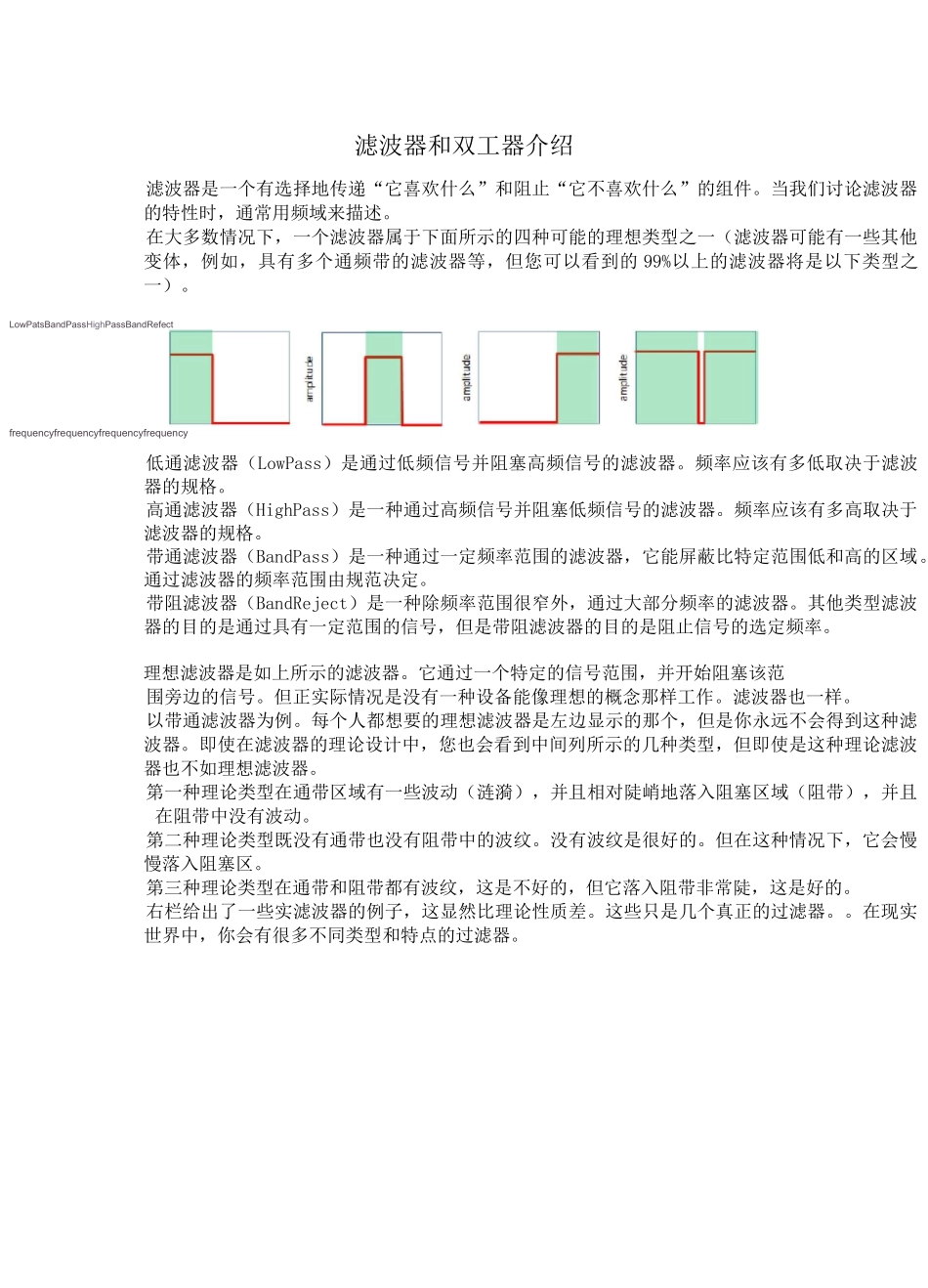

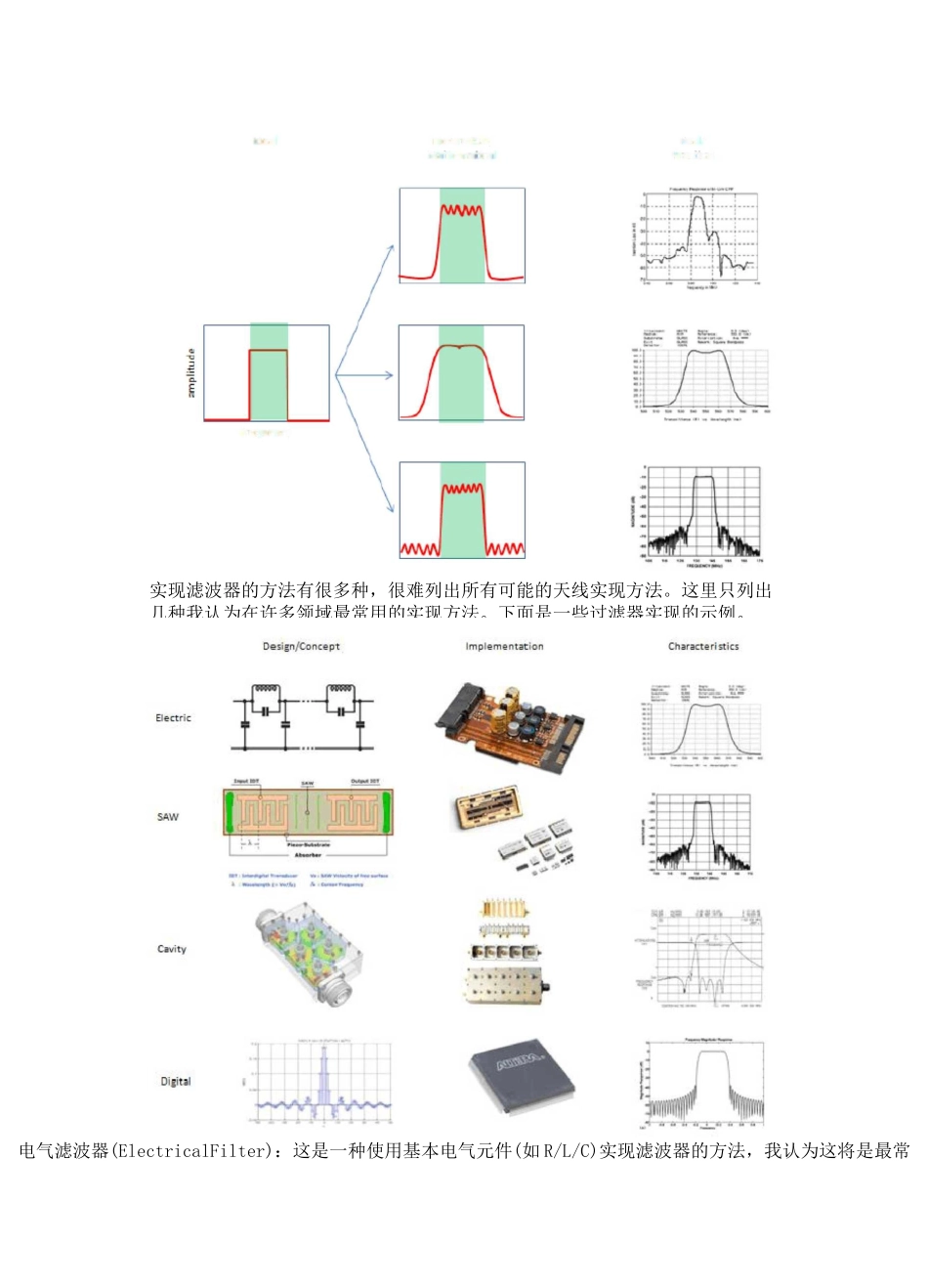

滤波器和双工器介绍滤波器是一个有选择地传递“它喜欢什么”和阻止“它不喜欢什么”的组件。当我们讨论滤波器的特性时，通常用频域来描述。在大多数情况下，一个滤波器属于下面所示的四种可能的理想类型之一（滤波器可能有一些其他变体，例如，具有多个通频带的滤波器等，但您可以看到的 99%以上的滤波器将是以下类型之一）。LowPatsBandPassHighPassBandRefectfrequencyfrequencyfrequencyfrequency低通滤波器（LowPass）是通过低频信号并阻塞高频信号的滤波器。频率应该有多低取决于滤波器的规格。高通滤波器（HighPass）是一种通过高频信号并阻塞低频信号的滤波器。频率应该有多高取决于滤波器的规格。带通滤波器（BandPass）是一种通过一定频率范围的滤波器，它能屏蔽比特定范围低和高的区域。通过滤波器的频率范围由规范决定。带阻滤波器（BandReject）是一种除频率范围很窄外，通过大部分频率的滤波器。其他类型滤波器的目的是通过具有一定范围的信号，但是带阻滤波器的目的是阻止信号的选定频率。理想滤波器是如上所示的滤波器。它通过一个特定的信号范围，并开始阻塞该范围旁边的信号。但正实际情况是没有一种设备能像理想的概念那样工作。滤波器也一样。以带通滤波器为例。每个人都想要的理想滤波器是左边显示的那个，但是你永远不会得到这种滤波器。即使在滤波器的理论设计中，您也会看到中间列所示的几种类型，但即使是这种理论滤波器也不如理想滤波器。第一种理论类型在通带区域有一些波动（涟漪），并且相对陡峭地落入阻塞区域（阻带），并且在阻带中没有波动。第二种理论类型既没有通带也没有阻带中的波纹。没有波纹是很好的。但在这种情况下，它会慢慢落入阻塞区。第三种理论类型在通带和阻带都有波纹，这是不好的，但它落入阻带非常陡，这是好的。右栏给出了一些实滤波器的例子，这显然比理论性质差。这些只是几个真正的过滤器。。在现实世界中，你会有很多不同类型和特点的过滤器。frequ 皂仃Real/Practca实现滤波器的方法有很多种，很难列出所有可能的天线实现方法。这里只列出几种我认为在许多领域最常用的实现方法。下面是一些过滤器实现的示例。ideTheoreticaJ/Mathematical电气滤波器(ElectricalFilter)：这是一种使用基本电气元件(如 R/L/C)实现滤波器的方法，我认为这将是最常见和最广泛使用的滤波器类型。根据具体应用，只有单个元件（如单电感或单电容器）可以作为滤波器，在其他一些应用中，您将看到这些元件作为滤...
