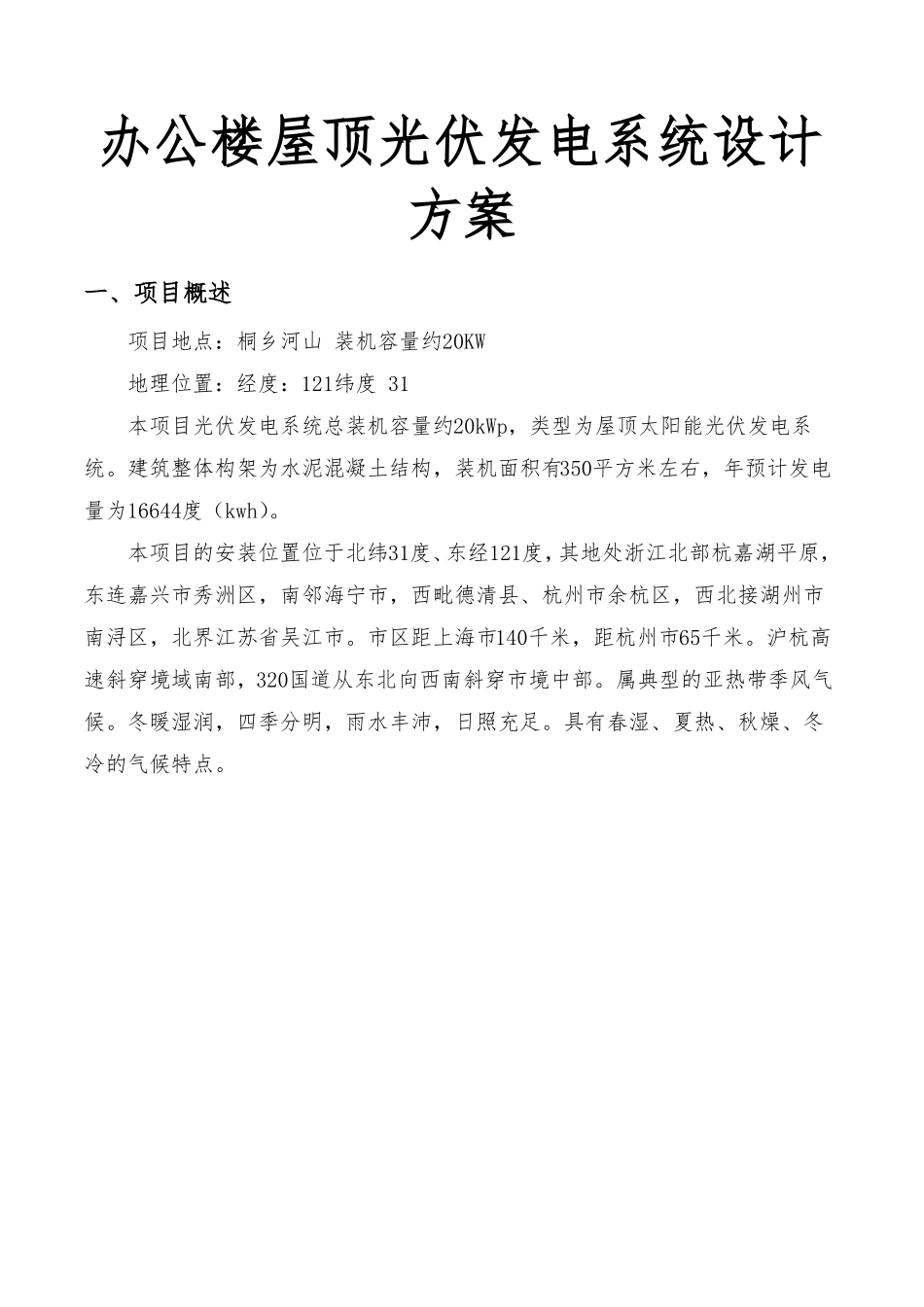

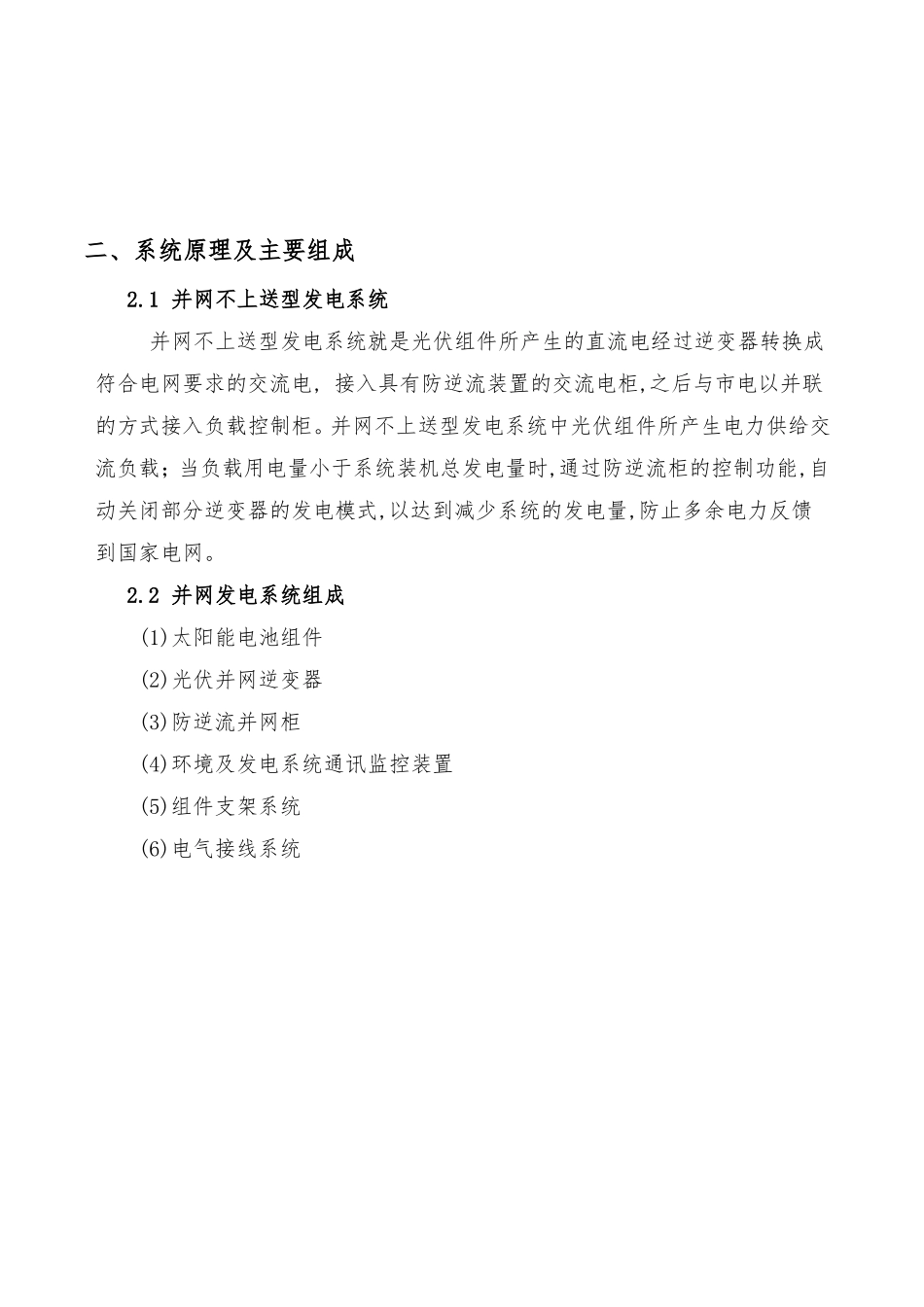

办公楼屋顶光伏发电系统设计方案一、项目概述项目地点：桐乡河山 装机容量约20KW地理位置：经度：121纬度 31本项目光伏发电系统总装机容量约20kWp，类型为屋顶太阳能光伏发电系统。建筑整体构架为水泥混凝土结构，装机面积有350平方米左右，年预计发电量为16644度（kwh）。本项目的安装位置位于北纬31度、东经121度，其地处浙江北部杭嘉湖平原，东连嘉兴市秀洲区，南邻海宁市，西毗德清县、杭州市余杭区，西北接湖州市南浔区，北界江苏省吴江市。市区距上海市140千米，距杭州市65千米。沪杭高速斜穿境域南部，320国道从东北向西南斜穿市境中部。属典型的亚热带季风气候。冬暖湿润，四季分明，雨水丰沛，日照充足。具有春湿、夏热、秋燥、冬冷的气候特点。二、系统原理及主要组成2.1 并网不上送型发电系统并网不上送型发电系统就是光伏组件所产生的直流电经过逆变器转换成符合电网要求的交流电, 接入具有防逆流装置的交流电柜,之后与市电以并联的方式接入负载控制柜。并网不上送型发电系统中光伏组件所产生电力供给交流负载；当负载用电量小于系统装机总发电量时,通过防逆流柜的控制功能,自动关闭部分逆变器的发电模式,以达到减少系统的发电量,防止多余电力反馈到国家电网。2.2 并网发电系统组成(1)太阳能电池组件(2)光伏并网逆变器(3)防逆流并网柜(4)环境及发电系统通讯监控装置(5)组件支架系统(6)电气接线系统三、系统设计方案3.1 设计依据本设计主要参考标准如下：1、光伏组件标准:2、《光伏系统并网技术要求》3、《光伏发电站接入电力系统的技术规定》4、《光伏系统电网接口特性》5、《电压波动和闪变》6、《公共电网谐波》7、《城市电力规划规范》8、《低压配电设计规范》9、《电力工程电缆设计规范》10、《电力装置的电测量仪表装置设计规范》11、《供配电系统设计规范》12、《通用用电设备配电设计规范》IE C61727:2004\IE C61215\I EC61730GB/T 19939-2005GB/Z 9964-2005GB/T 20046-2006GB 12326-200GB/T 4549-1993GB 50293-1999GB 50054-95GB 50217-94GBJ63－90GB 50052-95GB50055—9313、《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-200014、《建筑结构载荷规范》15、《钢结构设计规范》16、《建筑物防雷设计规范》17、《建筑设计防火规范》18、《建筑抗震设计规范》GB50009-2001GB50017-2003GB50057-2003GBJ12-87（2001 版）GB50011-20013.2 太阳能电池阵列倾角计算倾斜角是太阳电池方阵平面与水平地面的...
