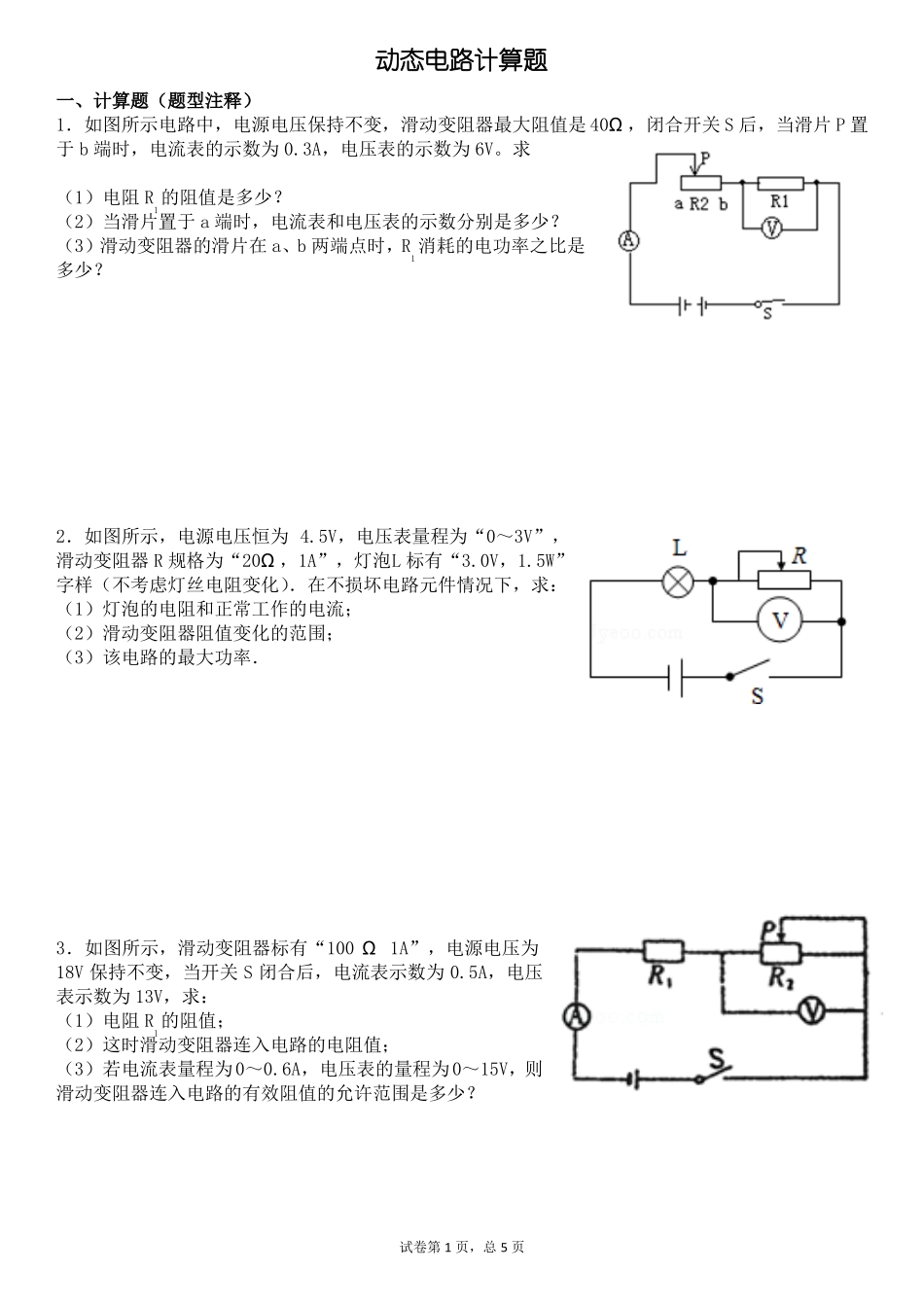

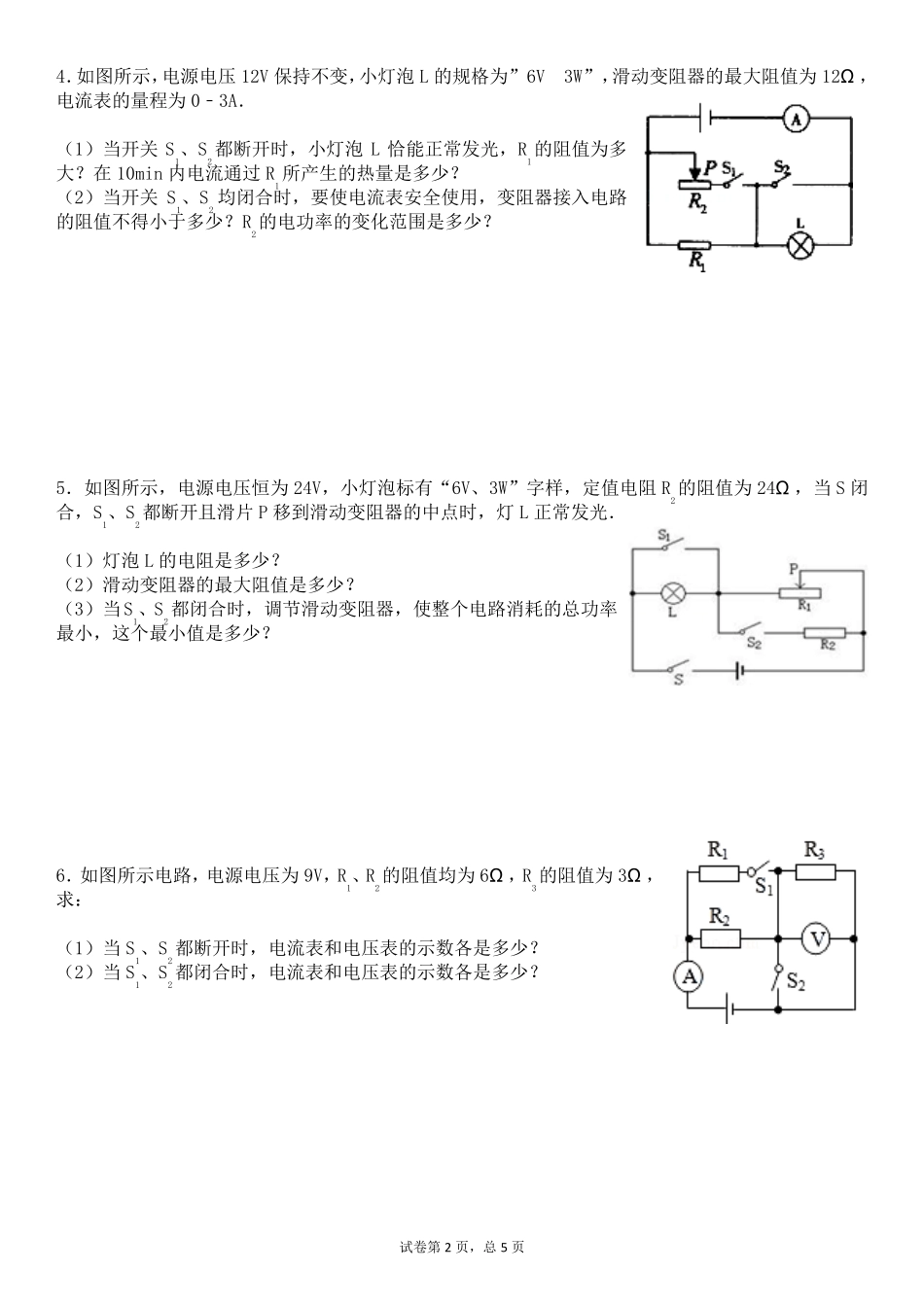

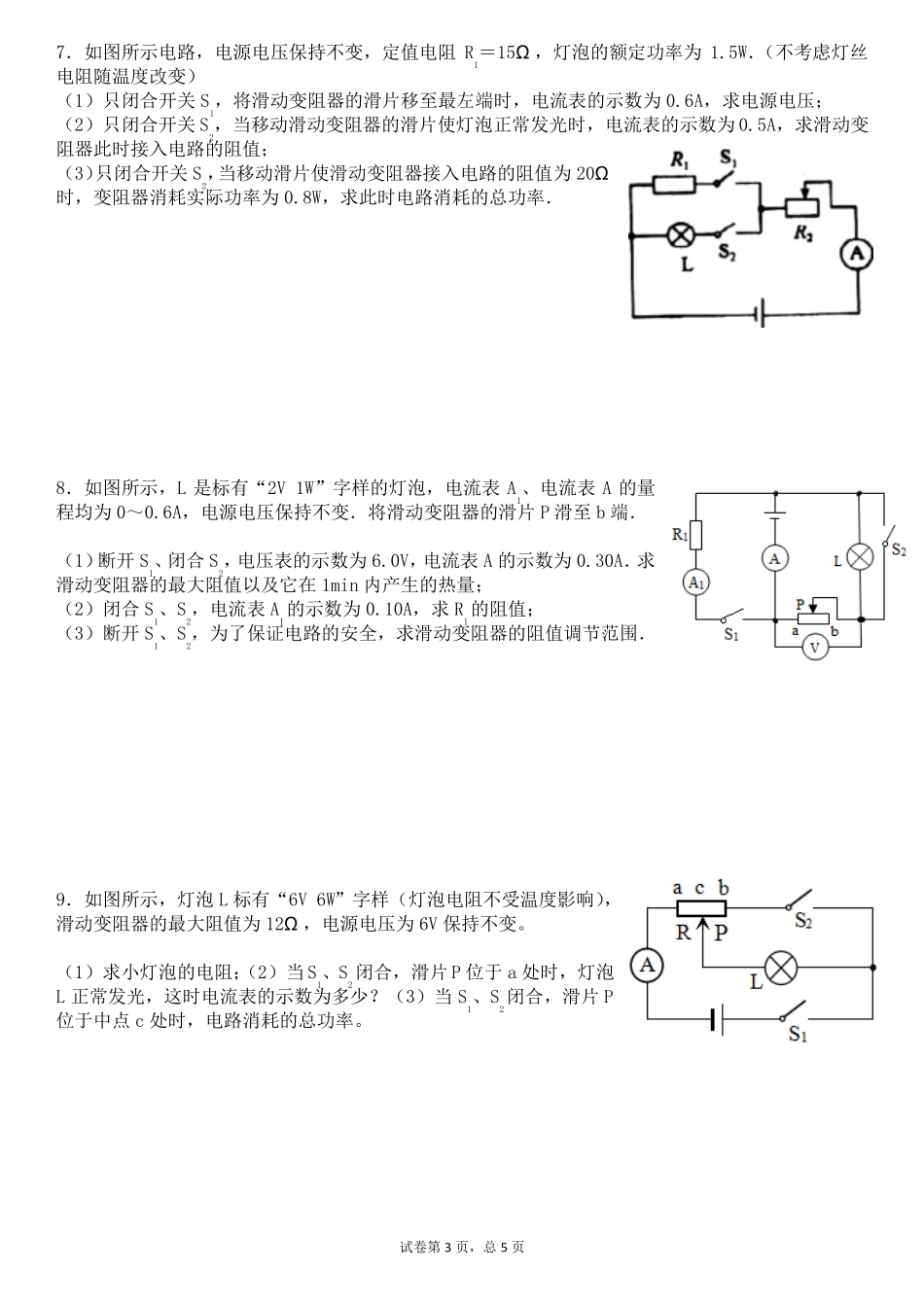

动态电路计算题一、计算题（题型注释）1．如图所示电路中，电源电压保持不变，滑动变阻器最大阻值是 40Ω ，闭合开关 S 后，当滑片 P 置于 b 端时，电流表的示数为 0.3A，电压表的示数为 6V。求（1）电阻 R1的阻值是多少？（2）当滑片置于 a 端时，电流表和电压表的示数分别是多少？（3）滑动变阻器的滑片在 a、b 两端点时，R1消耗的电功率之比是多少？2．如图所示，电源电压恒为 4.5V，电压表量程为“0～3V”，滑动变阻器 R 规格为“20Ω ，1A”，灯泡L 标有“3.0V，1.5W”字样（不考虑灯丝电阻变化）．在不损坏电路元件情况下，求：（1）灯泡的电阻和正常工作的电流；（2）滑动变阻器阻值变化的范围；（3）该电路的最大功率．3．如图所示，滑动变阻器标有“100 Ω 1A”，电源电压为18V 保持不变，当开关 S 闭合后，电流表示数为 0.5A，电压表示数为 13V，求：（1）电阻 R1的阻值；（2）这时滑动变阻器连入电路的电阻值；（3）若电流表量程为0～0.6A，电压表的量程为0～15V，则滑动变阻器连入电路的有效阻值的允许范围是多少？试卷第 1 页，总 5 页4．如图所示，电源电压 12V 保持不变，小灯泡 L 的规格为”6V 3W”，滑动变阻器的最大阻值为 12Ω ，电流表的量程为 0﹣3A．（1）当开关 S1、S2都断开时，小灯泡 L 恰能正常发光，R1的阻值为多大？在 10min 内电流通过 R1所产生的热量是多少？（2）当开关 S1、S2 均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少？R2的电功率的变化范围是多少？5．如图所示，电源电压恒为 24V，小灯泡标有“6V、3W”字样，定值电阻 R2的阻值为 24Ω ，当 S 闭合，S1、S2都断开且滑片 P 移到滑动变阻器的中点时，灯 L 正常发光．（1）灯泡 L 的电阻是多少？（2）滑动变阻器的最大阻值是多少？（3）当S1、S2都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？6．如图所示电路，电源电压为 9V，R1、R2的阻值均为 6Ω ，R3的阻值为 3Ω ，求：（1）当 S1、S2都断开时，电流表和电压表的示数各是多少？（2）当 S1、S2都闭合时，电流表和电压表的示数各是多少？试卷第 2 页，总 5 页7．如图所示电路，电源电压保持不变，定值电阻 R1＝15Ω ，灯泡的额定功率为 1.5W．（不考虑灯丝电阻随温度改变）（1）只闭合开关 S1，将滑动变阻器的滑片移至最左端时，电流表的示数为 0.6A，求电源电压；（2）只闭...
