变电站第一种工作票填写说明VIP免费

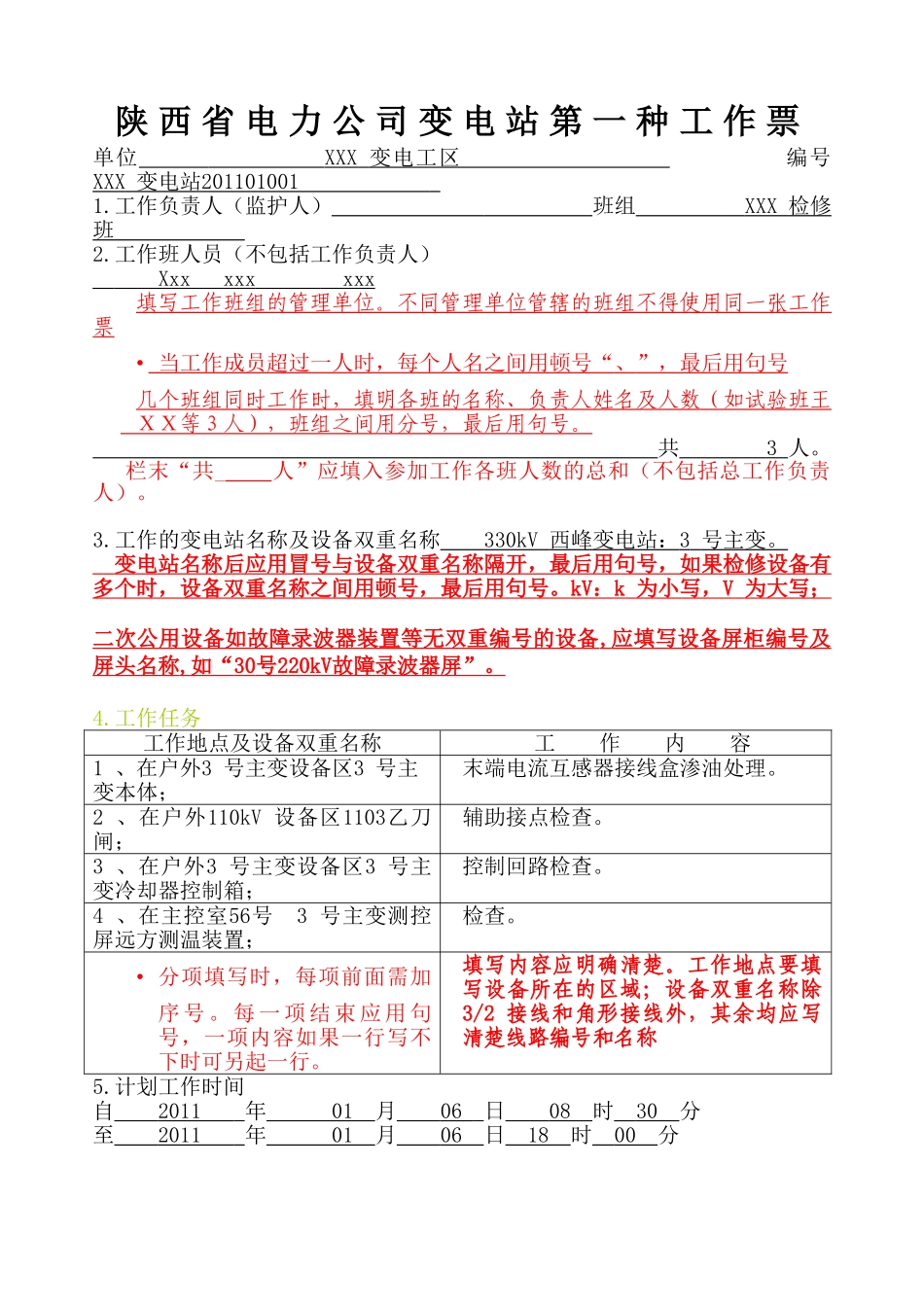

变电站第一种工作票填写说明_第1页
1/8

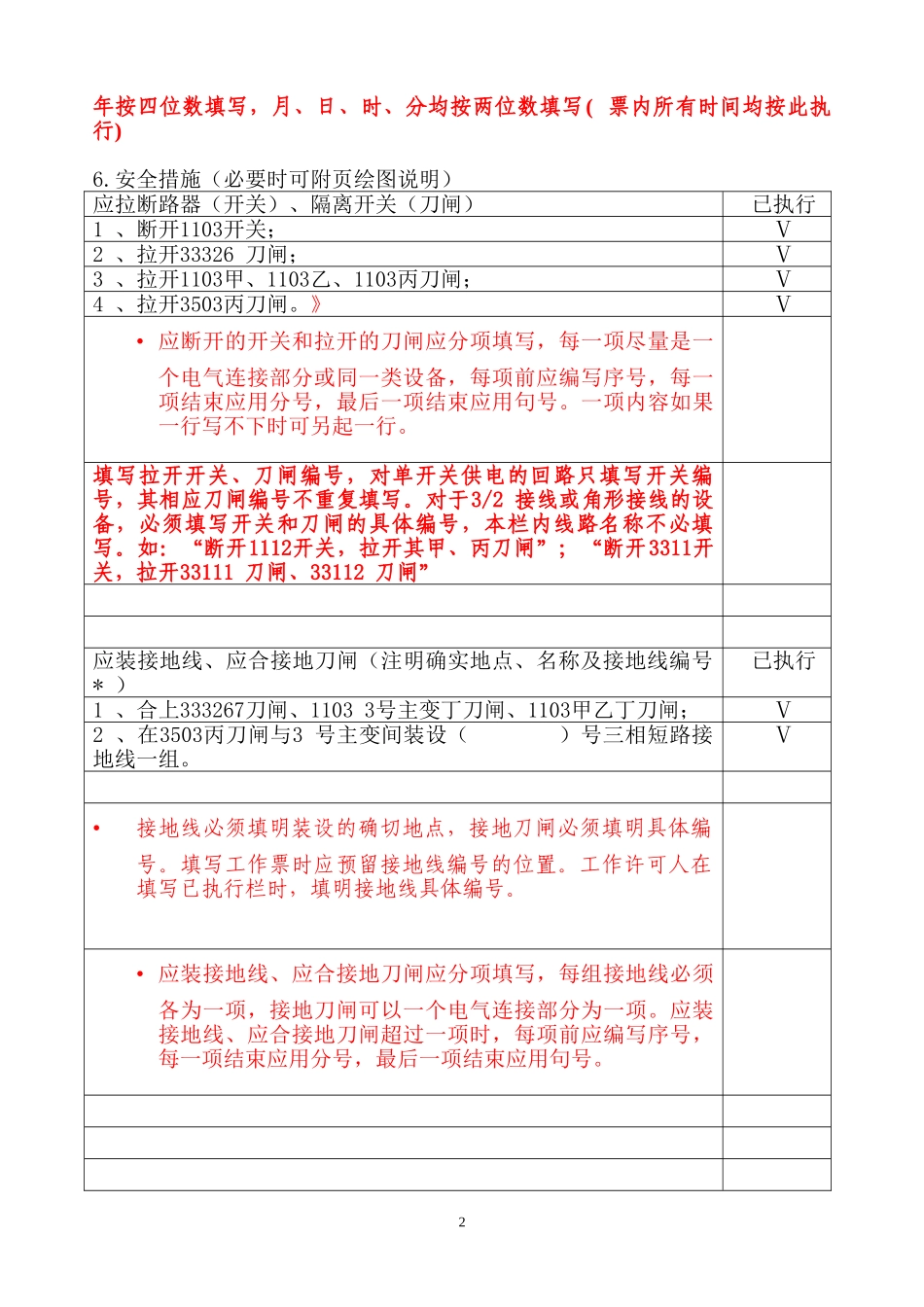

变电站第一种工作票填写说明_第2页
2/8
变电站第一种工作票填写说明_第3页
3/8
陕西省电力公司变电站第一种工作票单位XXX变电工区编号XXX变电站2011010011.工作负责人(监护人)班组XXX检修班2.工作班人员(不包括工作负责人)Xxxxxxxxx填写工作班组的管理单位。不同管理单位管辖的班组不得使用同一张工作票•当工作成员超过一人时,每个人名之间用顿号“、”,最后用句号几个班组同时工作时,填明各班的名称、负责人姓名及人数(如试验班王XX等3人),班组之间用分号,最后用句号。共3人。栏末“共_人”应填入参加工作各班人数的总和(不包括总工作负责人)。3.工作的变电站名称及设备双重名称330kV西峰变电站:3号主变。变电站名称后应用冒号与设备双重名称隔开,最后用句号,如果检修设备有多个时,设备双重名称之间用顿号,最后用句号。kV:k为小写,V为大写;二次公用设备如故障录波器装置等无双重编号的设备,应填写设备屏柜编号及屏头名称,如“30号220kV故障录波器屏”。4.工作任务工作地点及设备双重名称工作内容1、在户外3号主变设备区3号主变本体;末端电流互感器接线盒渗油处理。2、在户外110kV设备区1103乙刀闸;辅助接点检查。3、在户外3号主变设备区3号主变冷却器控制箱;控制回路检查。4、在主控室56号3号主变测控屏远方测温装置;检查。•分项填写时,每项前面需加序号。每一项结束应用句号,一项内容如果一行写不下时可另起一行。填写内容应明确清楚。工作地点要填写设备所在的区域;设备双重名称除3/2接线和角形接线外,其余均应写清楚线路编号和名称5.计划工作时间自2011年01月06日08时30分至2011年01月06日18时00分年按四位数填写,月、日、时、分均按两位数填写(票内所有时间均按此执行)6.安全措施(必要时可附页绘图说明)应拉断路器(开关)、隔离开关(刀闸)已执行1、断开1103开关;Ⅴ2、拉开33326刀闸;Ⅴ3、拉开1103甲、1103乙、1103丙刀闸;Ⅴ4、拉开3503丙刀闸。》Ⅴ•应断开的开关和拉开的刀闸应分项填写,每一项尽量是一个电气连接部分或同一类设备,每项前应编写序号,每一项结束应用分号,最后一项结束应用句号。一项内容如果一行写不下时可另起一行。填写拉开开关、刀闸编号,对单开关供电的回路只填写开关编号,其相应刀闸编号不重复填写。对于3/2接线或角形接线的设备,必须填写开关和刀闸的具体编号,本栏内线路名称不必填写。如:“断开1112开关,拉开其甲、丙刀闸”;“断开3311开关,拉开33111刀闸、33112刀闸”应装接地线、应合接地刀闸(注明确实地点、名称及接地线编号*)已执行1、合上333267刀闸、11033号主变丁刀闸、1103甲乙丁刀闸;Ⅴ2、在3503丙刀闸与3号主变间装设()号三相短路接地线一组。Ⅴ•接地线必须填明装设的确切地点,接地刀闸必须填明具体编号。填写工作票时应预留接地线编号的位置。工作许可人在填写已执行栏时,填明接地线具体编号。•应装接地线、应合接地刀闸应分项填写,每组接地线必须各为一项,接地刀闸可以一个电气连接部分为一项。应装接地线、应合接地刀闸超过一项时,每项前应编写序号,每一项结束应用分号,最后一项结束应用句号。2应设遮栏、应挂标示牌及防止二次回路误碰等措施已执行1、在1103开关及33326、1103甲、1103乙、1103丙、3503丙刀闸操作把手上悬挂“禁止合闸,有人工作”的标示牌;Ⅴ2、在与56号3号主变测控屏相邻的55号3号主变保护屏(一)前后悬挂“运行”字样的红布;Ⅴ3、在3号主变本体、1103乙刀闸操作机构、3号主变冷却器控制箱、56号3号主变测控屏前后悬挂“在此工作”的标示牌;Ⅴ4、在3号主变与35111号电容器间装设临时安全围栏,围栏上悬挂适当数量的“止步!高压危险!”标示牌,并使标示牌面向工作区,在围栏出入口处悬挂“从此进出”的标示牌;Ⅴ5、在11033号主变乙刀闸与相邻的1116西城线乙刀闸及1118西镇I回乙刀闸间装设临时安全围栏,围栏上悬挂适当数量“止步,高压危险!”标示牌,并使标示牌面向工作区,在围栏出入口处悬挂“从此进出”的标示牌。Ⅴ•当许可人确认每一项内容已执行后,在已执行栏打“√”。每项序号只打一个“√”,每一项内容有两行及以上时“√”打在每项的最后一行。根据工作内容、设备接线方式和《安规》的规定执行。防止二次...
