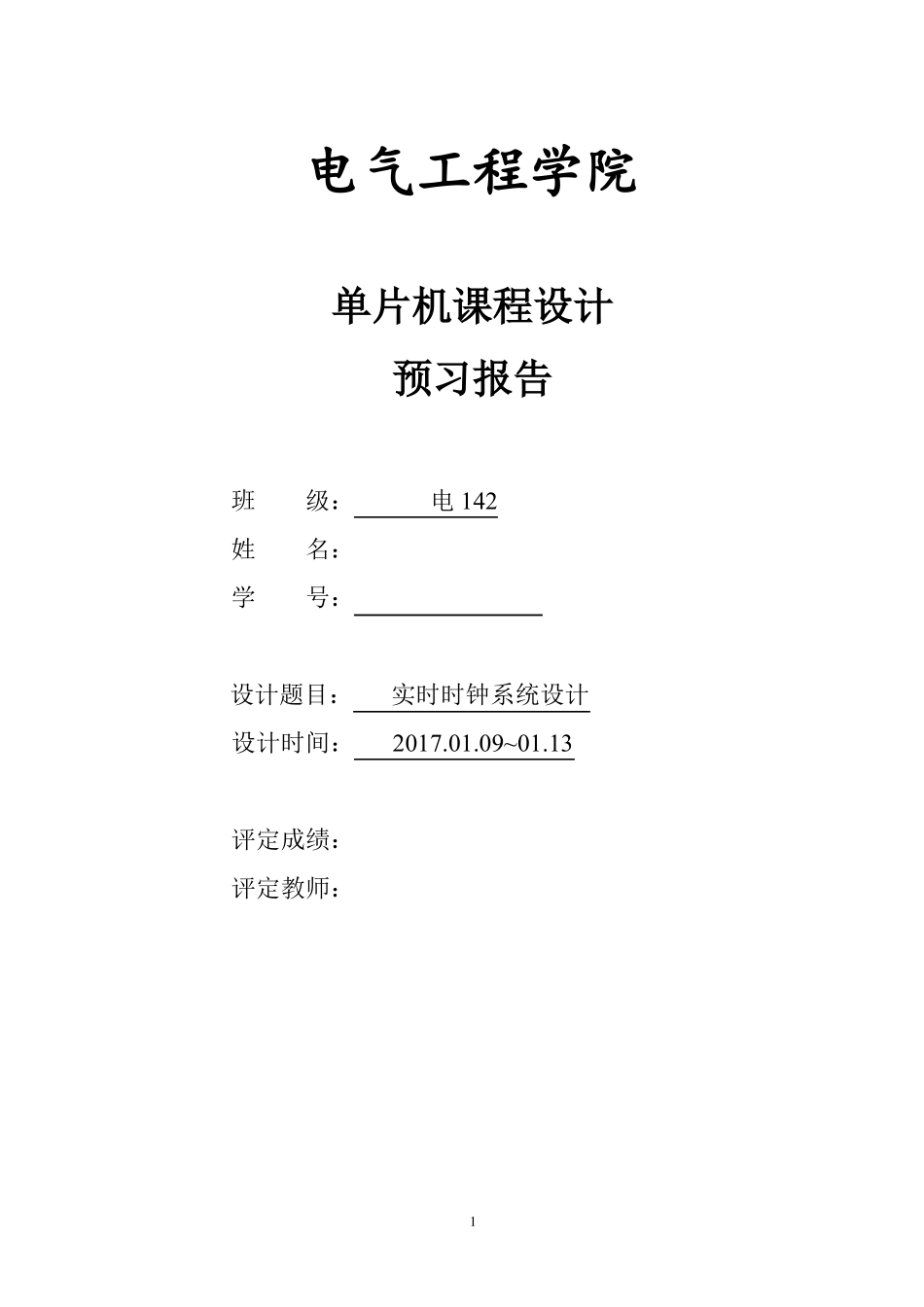

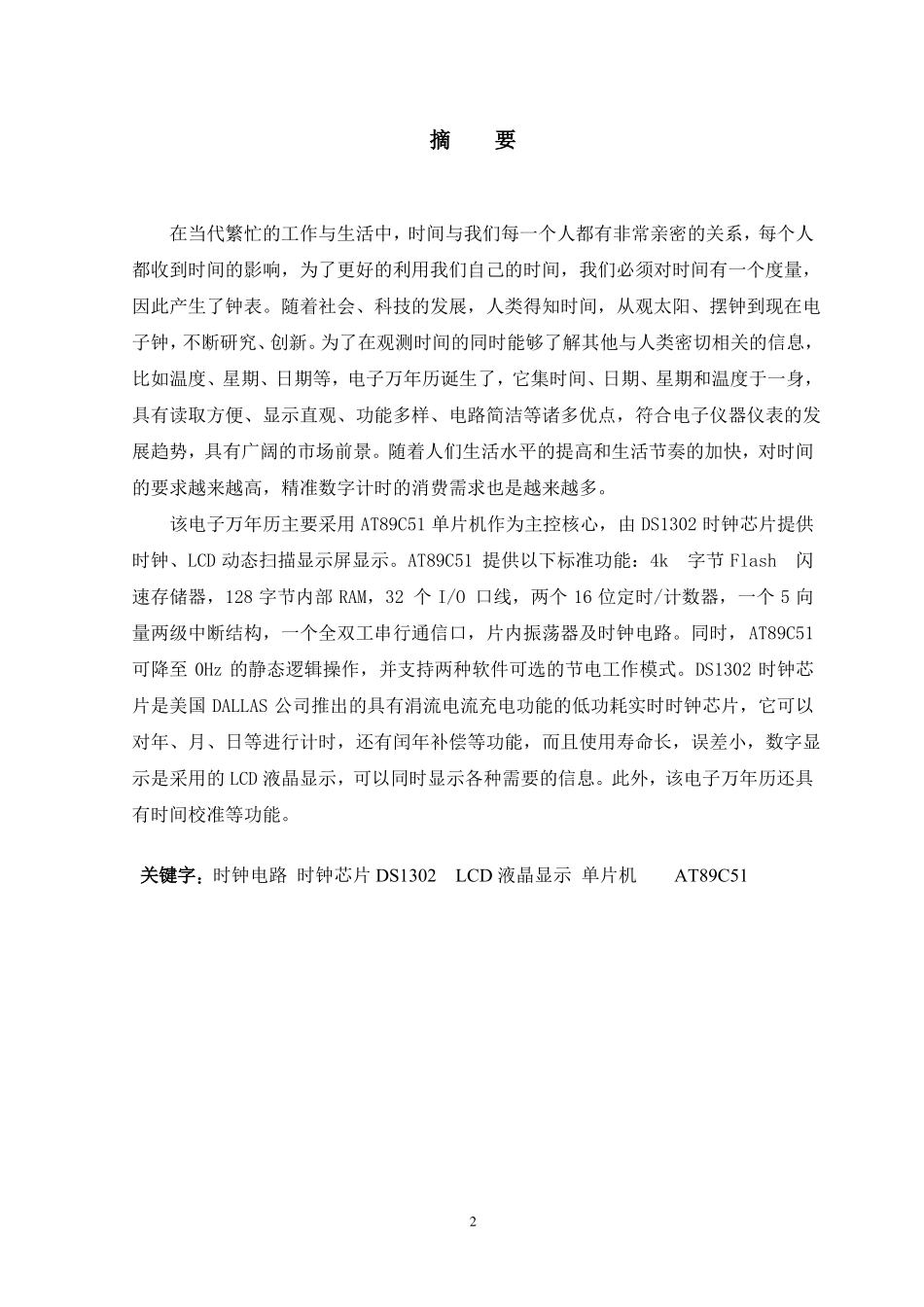

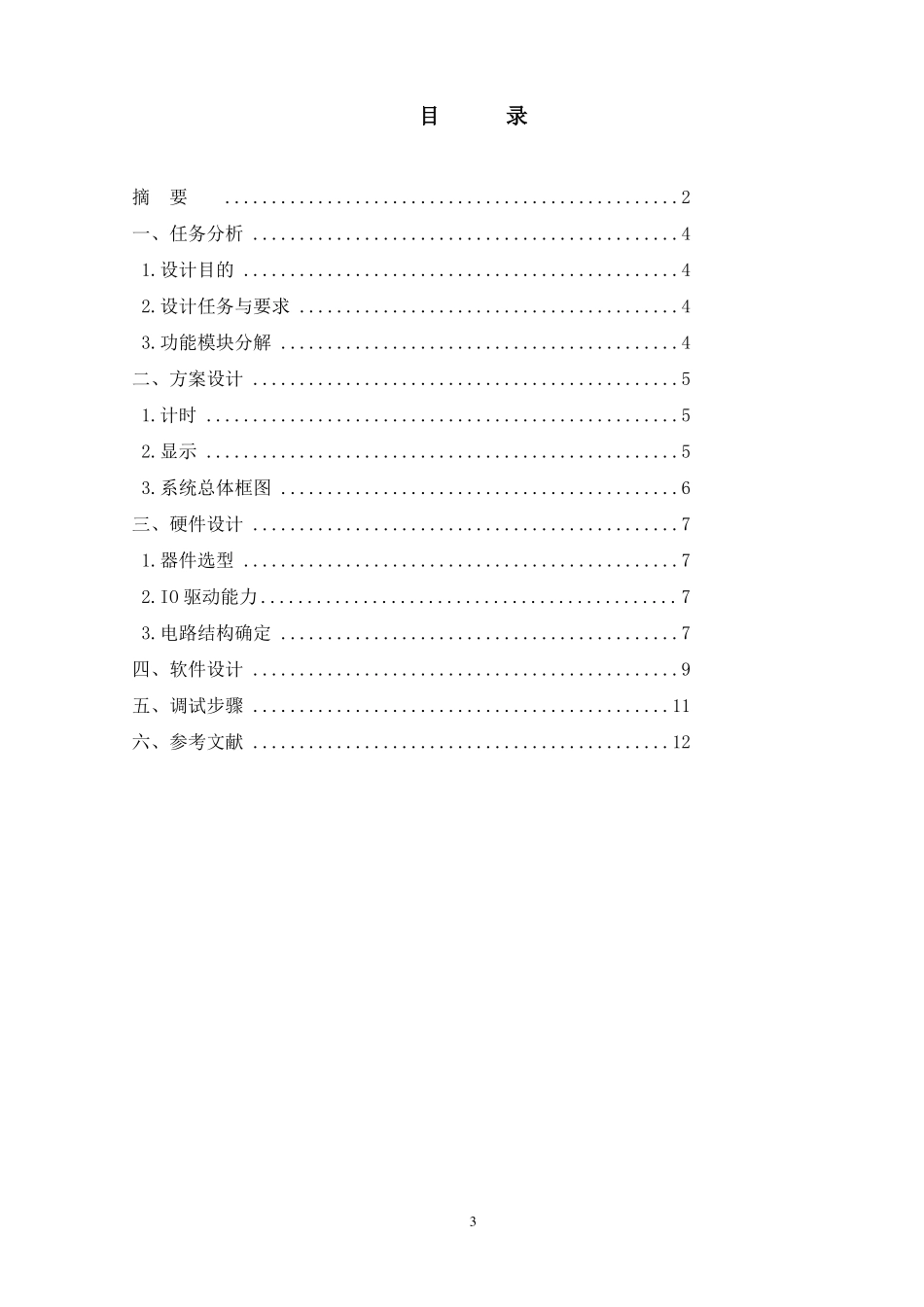

电气工程学院单片机课程设计预习报告班级：电 142姓名：学号：设计题目：实时时钟系统设计设计时间：2017.01.09~01.13评定成绩：评定教师：1摘要在当代繁忙的工作与生活中，时间与我们每一个人都有非常亲密的关系，每个人都收到时间的影响，为了更好的利用我们自己的时间，我们必须对时间有一个度量，因此产生了钟表。随着社会、科技的发展，人类得知时间，从观太阳、摆钟到现在电子钟，不断研究、创新。为了在观测时间的同时能够了解其他与人类密切相关的信息，比如温度、星期、日期等，电子万年历诞生了，它集时间、日期、星期和温度于一身，具有读取方便、显示直观、功能多样、电路简洁等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。随着人们生活水平的提高和生活节奏的加快，对时间的要求越来越高，精准数字计时的消费需求也是越来越多。该电子万年历主要采用 AT89C51 单片机作为主控核心，由 DS1302 时钟芯片提供时钟、LCD 动态扫描显示屏显示。AT89C51 提供以下标准功能：4k字节 Flash闪速存储器，128 字节内部 RAM，32 个 I/O 口线，两个 16 位定时/计数器，一个 5 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至 0Hz 的静态逻辑操作，并支持两种软件可选的节电工作模式。DS1302 时钟芯片是美国 DALLAS 公司推出的具有涓流电流充电功能的低功耗实时时钟芯片，它可以对年、月、日等进行计时，还有闰年补偿等功能，而且使用寿命长，误差小，数字显示是采用的 LCD 液晶显示，可以同时显示各种需要的信息。此外，该电子万年历还具有时间校准等功能。关键字：时钟电路 时钟芯片 DS1302LCD 液晶显示 单片机AT89C512目录摘要 .................................................2一、任务分析 ..............................................4 1.设计目的 ...............................................4 2.设计任务与要求 .........................................4 3.功能模块分解 ...........................................4二、方案设计 ..............................................5 1.计时 ...................................................5 2.显示 ...................................................5 3.系统总体框图 ...........................................6三、硬件设计 ...................................
