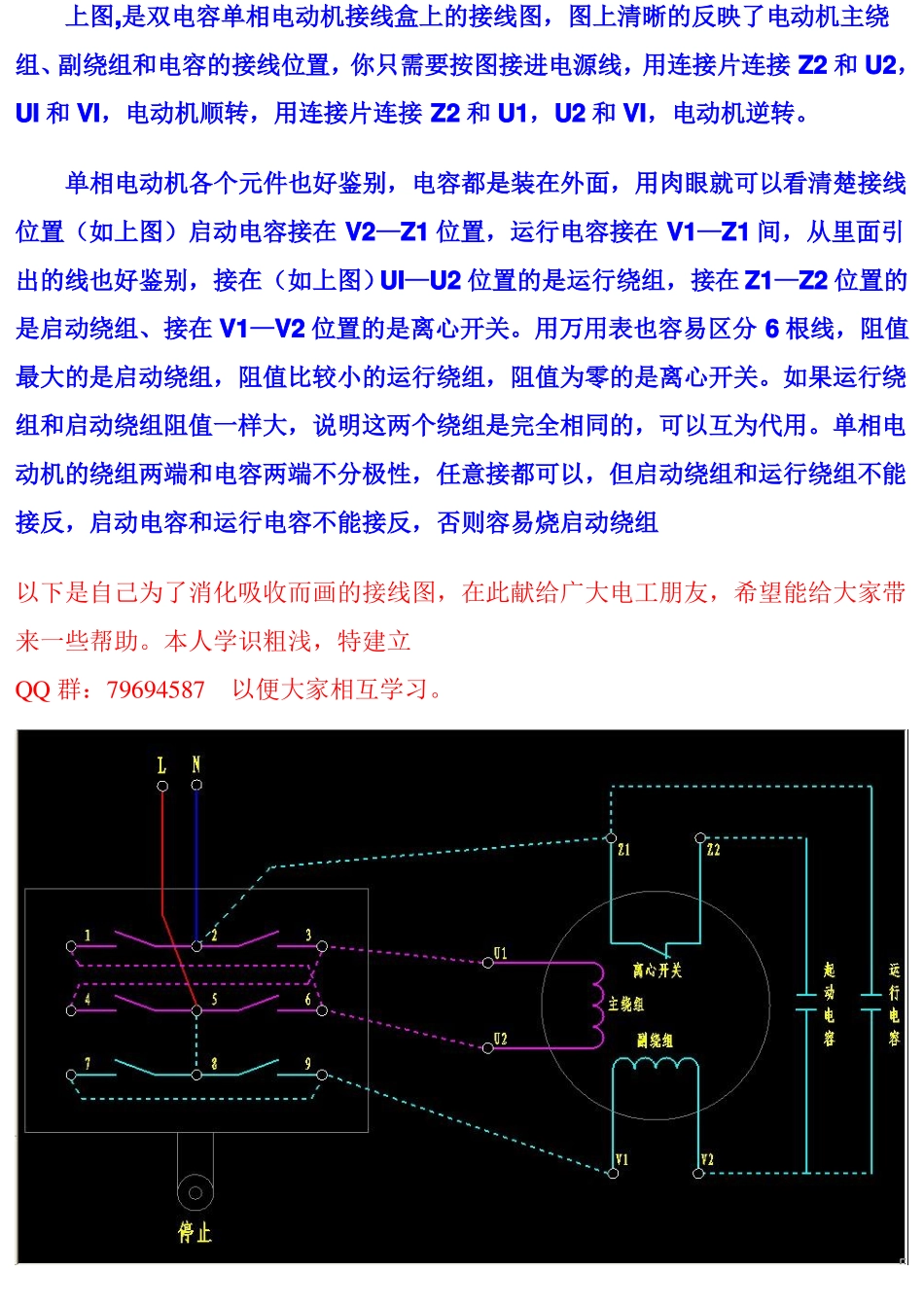

单相电机的倒顺开关接线及原理有不少电工对单相电机的接线搞不清。我先对单相电机的正反转原理讲一下。单机电机里面有二组线圈,一组是运转线圈 (主线圈),一组是启动线圈(副线圈),大多的电机的启动线圈并不是只启动后就不用了,而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些,量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联,再接到 220V 电压上,这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定了正反转的。比起三相电动机的顺逆转控制,单相电动机要困难得多,一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置,结构复杂;二是因为单相电动机运行绕组和启动绕组不一样,不能互为代用,增加了接线的难度,弄错就可能烧毁电动机。有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图,图上清晰的反映了电动机主绕组、副绕组和电容的接线位置,你只需要按图接进电源线,用连接片连接 Z2 和 U2,UI 和 VI,电动机顺转,用连接片连接 Z2 和 U1,U2 和 VI,电动机逆转。单相电动机各个元件也好鉴别,电容都是装在外面,用肉眼就可以看清楚接线位置(如上图)启动电容接在 V2—Z1 位置,运行电容接在 V1—Z1 间,从里面引出的线也好鉴别,接在(如上图)UI—U2 位置的是运行绕组,接在 Z1—Z2 位置的是启动绕组、接在 V1—V2 位置的是离心开关。用万用表也容易区分 6 根线,阻值最大的是启动绕组,阻值比较小的运行绕组,阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大,说明这两个绕组是完全相同的,可以互为代用。单相电动机的绕组两端和电容两端不分极性,任意接都可以,但启动绕组和运行绕组不能接反,启动电容和运行电容不能接反,否则容易烧启动绕组以下是自己为了消化吸收而画的接线图,在此献给广大电工朋友,希望能给大家带来一些帮助。本人学识粗浅,特建立QQ 群:79694587以便大家相互学习。主单相电机倒顺开关正反转接线图220VU2V1V2U1离心开关电容Z1U2U1Z2副逆顺停400V20uFZ1副绕组U1V1250V主绕组150uFZ2U2V2单相电机接线图220V 交流单相电机起动方式大概分一下几种:第一种,分相起动式,如图 1 所示,系由辅助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇 ,空调风扇电动机,洗衣机等电机。第二种,电机静止时离心开关是接通的,给电...
