博途TIAS7-1500的输入输出模块的介绍

博途TIAS7-1500的输入输出模块的介绍_第1页
1/6
博途TIAS7-1500的输入输出模块的介绍_第2页
2/6
博途TIAS7-1500的输入输出模块的介绍_第3页
3/6

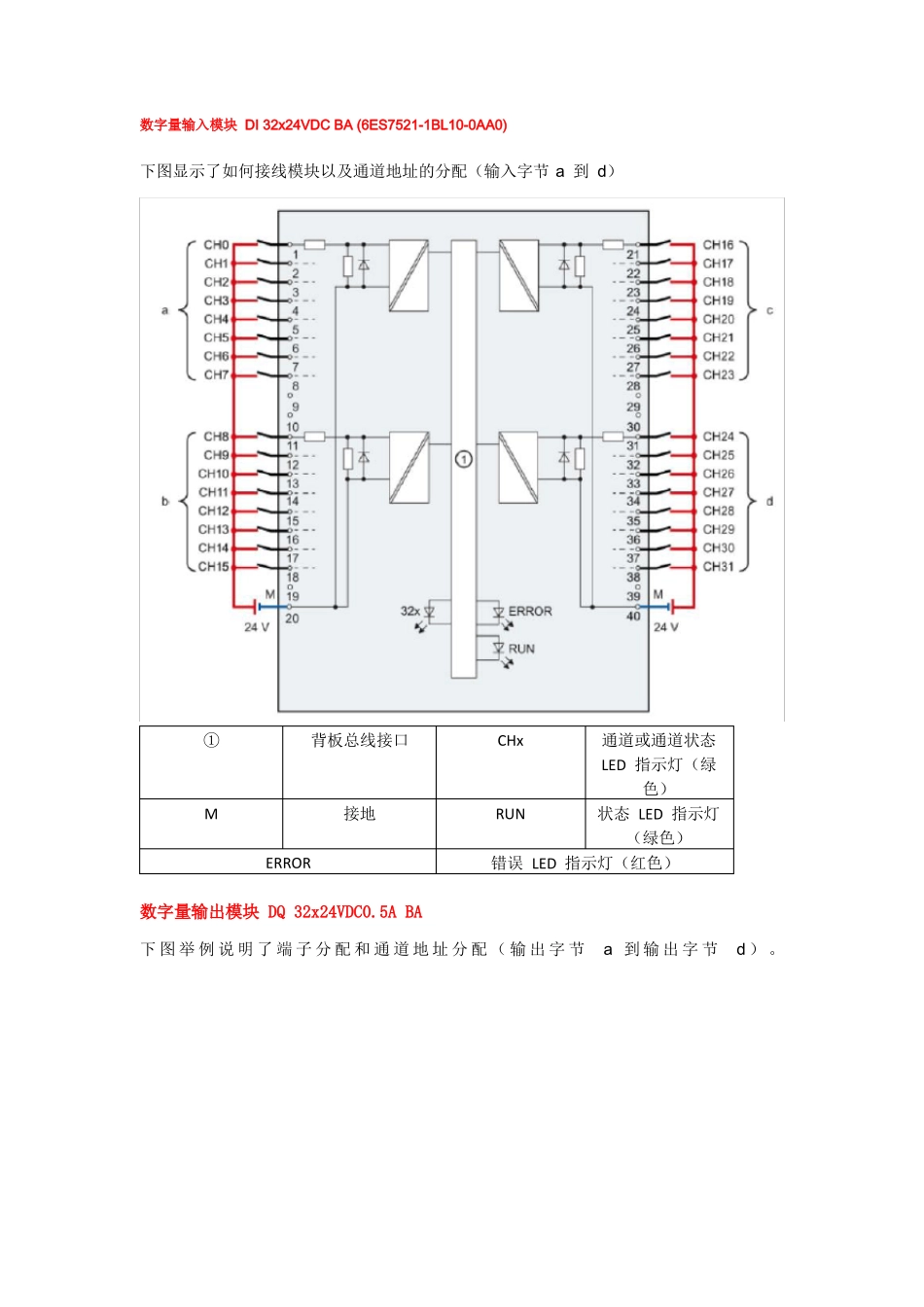

数字量输入模块 DI 32x24VDC BA (6ES7521-1BL10-0AA0)下图显示了如何接线模块以及通道地址的分配(输入字节 a 到 d)①背板总线接口CHx通道或通道状态LED 指示灯(绿色)状态 LED 指示灯(绿色)MERROR接地RUN错误 LED 指示灯(红色)数字量输出模块 DQ 32x24VDC0.5A BA下 图 举 例 说 明 了 端 子 分 配 和 通 道 地 址 分 配 ( 输 出 字 节a 到 输 出 字 节d ) 。①背板总线接口CHxRUNERRORPWR通道或通道状态LED指示灯(绿色)xL+xM电源电压24 VDC接地状态LED指示灯(绿色)错误LED指示灯(红色)POWER电源电压LED指示灯(绿色)在激活 24V 电源电压时,模块输出端“1”信号的时间约 50 微秒。模拟量输入模块 AI 8xU/I/RTD/TC ST (6ES7531-7KF00-0AB0)下图举例说明了电压测量的引脚分配。①②③④模数转换器 (ADC)背板总线接口通过电源元件进行供电等电位连接电缆(可选)CHxRUNERRORPWR通道或 9 个通道状态(绿/红)状 态LED 指 示 灯(绿色)错 误LED 指 示 灯(红色)电 源LED 指 示 灯(绿色)将电源元件插入前连接器,可为模拟量模块供电。连接电源电压与端子 41 (L+) 和 44 (M)。然后通过端子 42 (L+) 和 43 (M) 为下一个模块供电。接线电源元件模拟量输出模块 AQ 2xU/I ST (6ES7532-5NB00-0AB0)连接:电压输出下图举例说明了电压输出的引脚分配:● 2 线制连接(对线路电阻无补偿)。● 4 线制连接(对线路电阻有补偿)①②2 线制连接4 线制连接CHxRUN通道或 2 个通道状态(绿/红)状 态LED 指 示 灯(绿色)③④⑤数模转换器 (DAC)背板总线接口ERRORPWR电源模块的电源电压错 误LED 指 示 灯(红色)电 源LED 指 示 灯(绿色)连接:电流输出下图举例说明了电流输出的引脚分配。①②③电流输出的负载数模转换器 (DAC)背板总线接口CHxRUNERROR通道或 2 个通道状态(绿/红)状 态LED 指 示 灯(绿色)错 误LED 指 示 灯(红色)④电源模块的电源电压PWR电 源LED 指 示 灯(绿色)将电源元件插入前连接器,可为模拟量模块供电。将电源电压与端子 41 (L+) 和 43 (M) 连接。接线电源元件
