厂房10mm花纹钢板施工方案定稿VIP专享

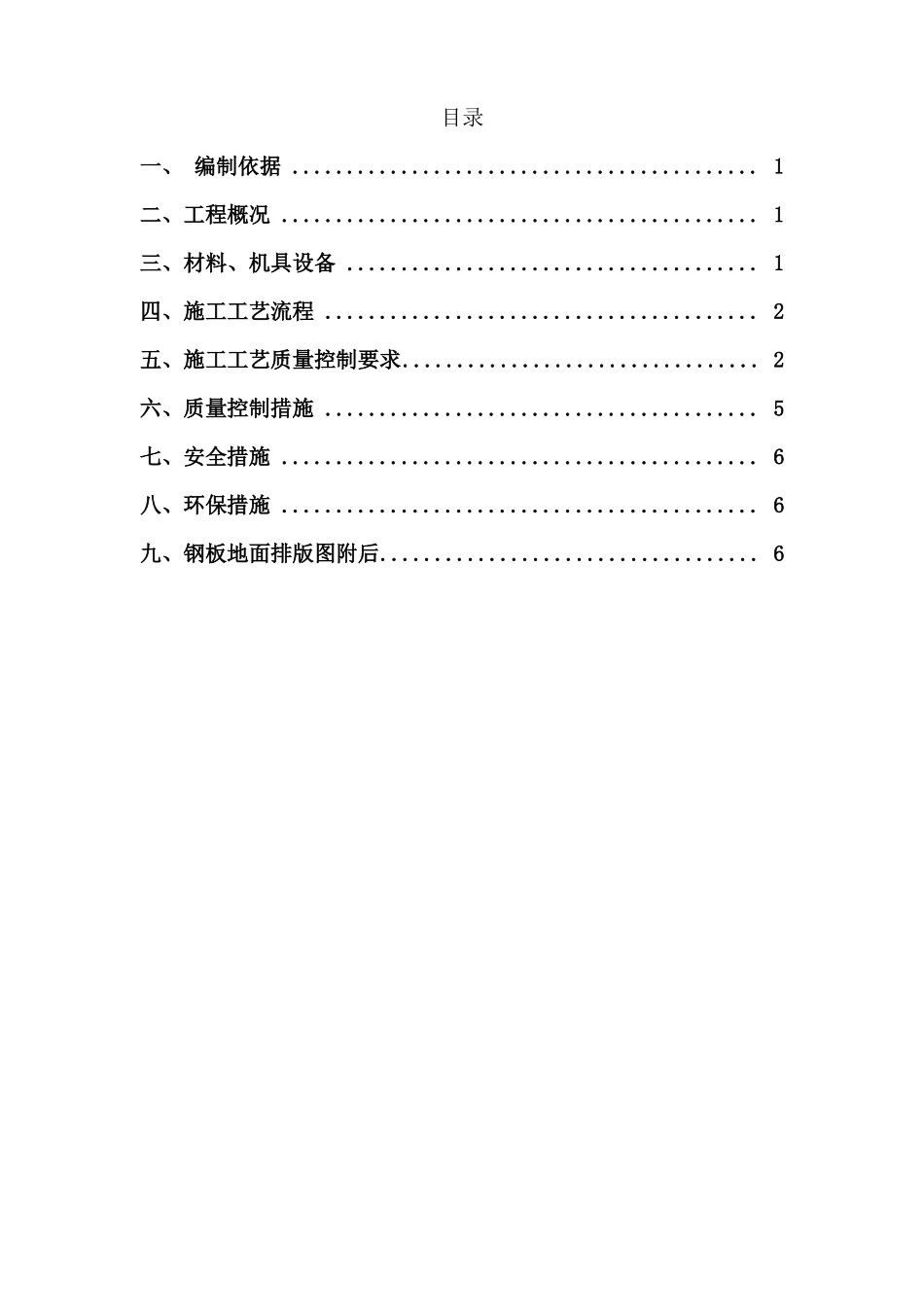

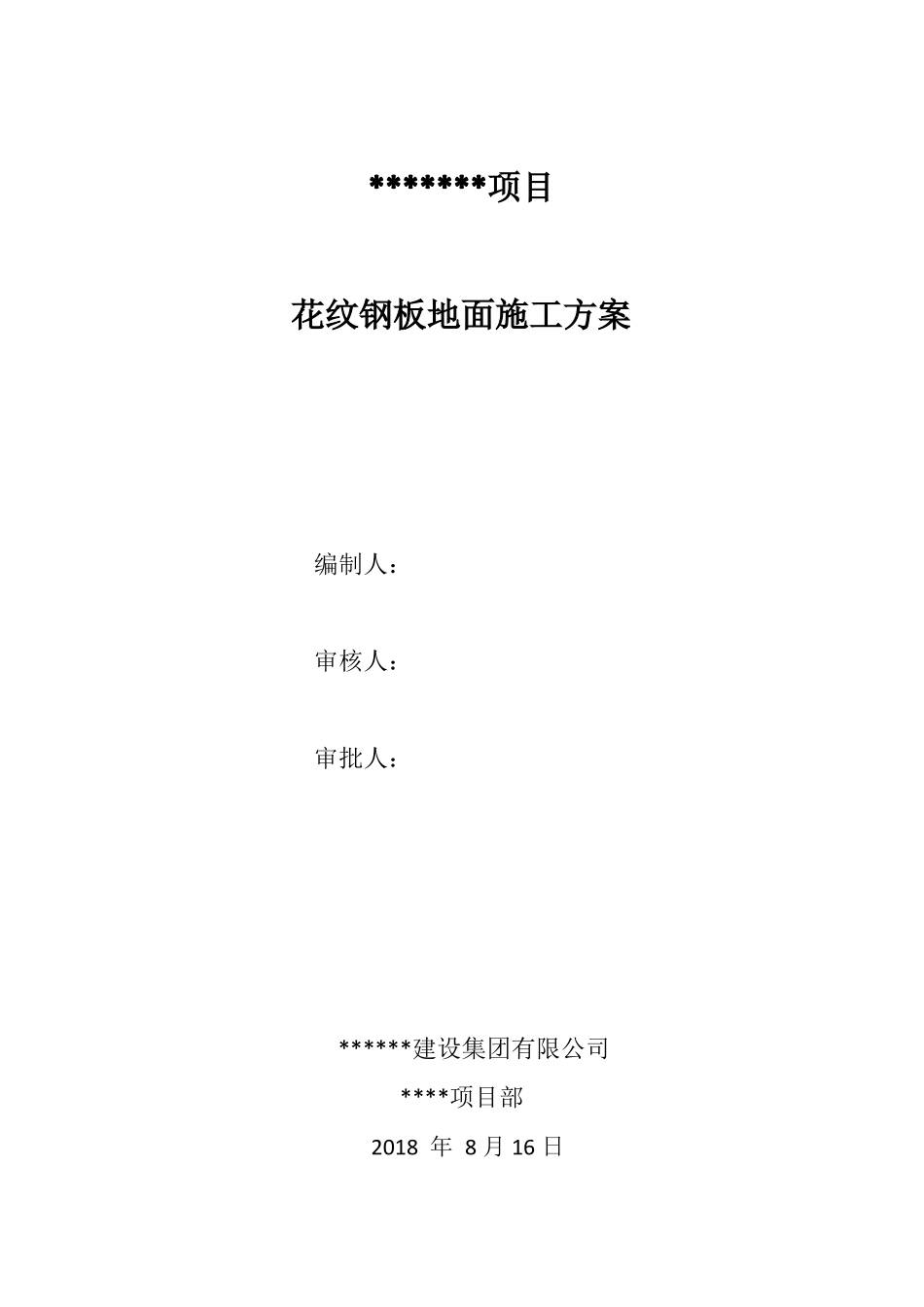

*******项目花纹钢板地面施工方案编制人：审核人：审批人：******建设集团有限公司****项目部2018 年 8 月 16 日目录一、 编制依据 ........................................... 1二、工程概况 ............................................ 1三、材料、机具设备 ...................................... 1四、施工工艺流程 ........................................ 2五、施工工艺质量控制要求................................. 2六、质量控制措施 ........................................ 5七、安全措施 ............................................ 6八、环保措施 ............................................ 6九、钢板地面排版图附后................................... 6一、 编制依据1、依据本工程施工蓝图2、《建筑钢结构焊接技术规程》JGJ81-20023、《钢结构焊接规范》GB50661-20114、《钢结构工程施工质量验收规范》 GB50205-20015、《建筑地面工程施工质量验收规范》GB50209-2010二、工程概况******调试工位地面采用 10 厚花纹钢板地面，设置 50 宽*50深 U 形钢板导油槽；300 宽*300 深 U 形钢板导油槽，1%找坡，上设金属多空盖板；2018 年 8 月 22 日与甲方、监理沟通就铺已采购的6mm 花纹钢板，不需要在花纹钢板底部用任何材料处理高差。三、材料、机具设备材料序号123名称花纹钢板焊丝二氧化碳气体机具序号12345规格1250*6000*6mmφ1mm材质Q235H08MnSi名称二氧化碳保护焊机交流电焊机水准仪经纬仪大锤- 1 -数量2 台2 台1 台1 台10 磅、8 磅各 2 把6789四、施工工艺流程等离子切割机铆工锤气焊工具室内单梁起重机2 台2 磅 1 把1 套基层打磨平整→ 制定焊接工艺→ 排料放样→固定划焊→整平焊接→消除应力→安装导油槽→验收1、根据焊接应力和变形产生的原因确定焊接顺序为：划焊→消除应力→满焊→消除应力2、为了减少热影响区，防止变形过大，同时提高功效，优先采用二氧化碳气体保护焊。3、二氧化碳气体保护焊接工艺参数五、施工工艺质量控制要求5.1 花纹钢板切割磨边后，应平整后才能进行焊接。5.2 原材料应使用机械切割，切割后应打磨毛刺，施工切割毛料一律打磨光洁。5.3 钢板焊接接缝一律用砂轮打磨平滑。花纹钢板上表面的焊缝打磨平整应进行防腐作业。5.4、钢板铺设操作如下：5.4.1 根据排版尺寸，及 M12 内膨胀螺栓固定要求，在钢板上用等- 2 -...
