压力管道焊接工艺评定50236样式VIP专享

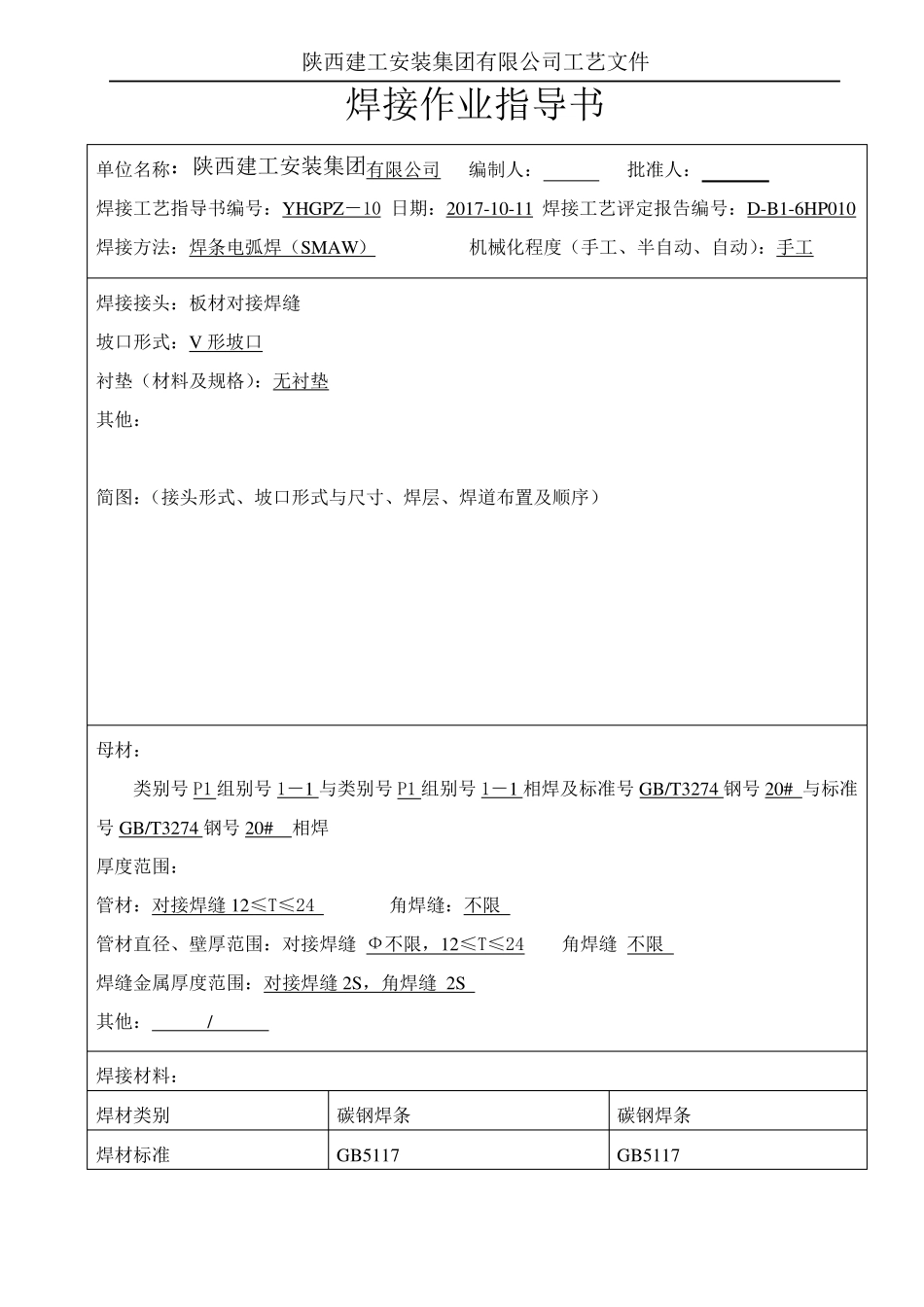

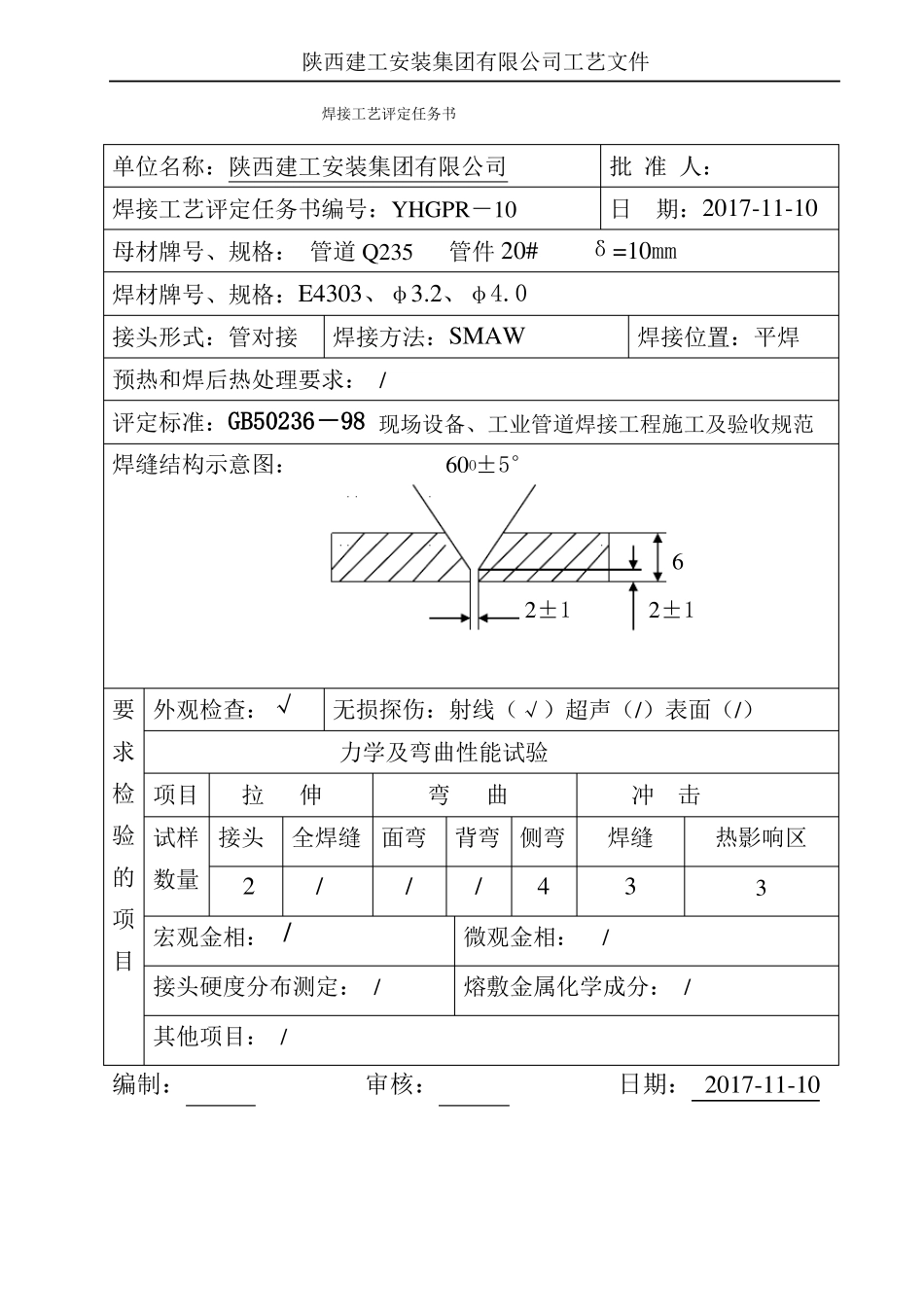

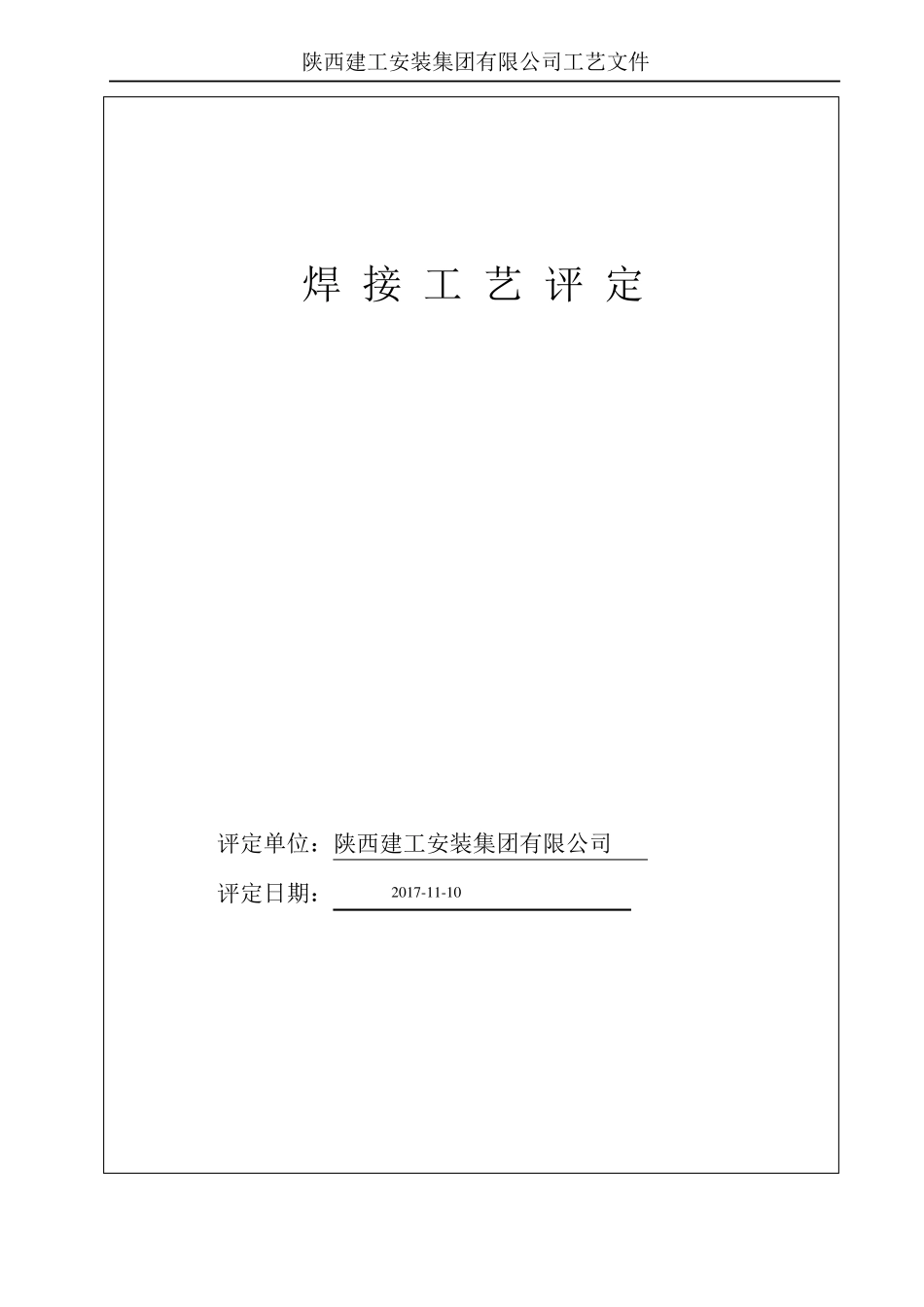

陕西建工安装集团有限公司工艺文件焊 接 工 艺 评 定评定单位：陕西建工安装集团有限公司评定日期：2017-11-10陕西建工安装集团有限公司工艺文件焊接工艺评定任务书单位名称：陕西建工安装集团有限公司焊接工艺评定任务书编号：YHGPR－10批 准 人：日期：2017-11-10母材牌号、规格： 管道 Q235管件 20#δ=10mm焊材牌号、规格：E4303、φ3.2、φ4.0接头形式：管对接焊接方法：SMAW预热和焊后热处理要求： /评定标准：GB50236－98 现场设备、工业管道焊接工程施工及验收规范焊缝结构示意图：60 ±5°2±162±1O焊接位置：平焊要 外观检查：√求检 项目拉伸无损探伤：射线（√）超声（/）表面（/）力学及弯曲性能试验弯曲冲击焊缝热影响区3验 试样 接头全焊缝面弯背弯侧弯的 数量2//项 宏观金相： /目接头硬度分布测定： /其他项目： //43微观金相：/熔敷金属化学成分： /编制：审核：日期： 2017-11-10陕西建工安装集团有限公司工艺文件焊接作业指导书单位名称：陕西建工安装集团有限公司编制人：批准人：焊接工艺指导书编号：YHGPZ－10 日期：2017-10-11 焊接工艺评定报告编号：D-B1-6HP010焊接方法：焊条电弧焊（SMAW）机械化程度（手工、半自动、自动）：手工焊接接头：板材对接焊缝坡口形式：V 形坡口衬垫（材料及规格）：无衬垫其他：简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号 P1 组别号 1－1 与类别号 P1 组别号 1－1 相焊及标准号 GB/T3274 钢号 20# 与标准号 GB/T3274 钢号 20#相焊厚度范围：管材：对接焊缝 12≤T≤24角焊缝：不限管材直径、壁厚范围：对接焊缝 Ф不限，12≤T≤24角焊缝 不限焊缝金属厚度范围：对接焊缝 2S，角焊缝 2S其他：/焊接材料：焊材类别焊材标准碳钢焊条GB5117碳钢焊条GB5117陕西建工安装集团有限公司工艺文件填充金属尺寸焊材型号焊材牌号（钢号）其他/Ф3.2E4303/Ф4.0E4303耐蚀堆焊金属化学成分（％）C其他：焊接位置：对接焊缝的位置：平位焊接方向：向上向下√角焊缝位置：/预热：最低的预热温度：/℃最高的层间温度：/℃保持预热时间：/h加热方式：/电特性电流种类：交流极性：/焊接电流范围（A）： 90～170电弧电压（V）：22～26保护气体：/尾部保护气：/流量：/L/min背面保护气：/流量：/L/min焊后热处理：加热温度：/℃升温速度：/℃/min保温时间：/h冷却方式：/SiMnPSCrNiMoVTiNb陕西建工安装集团有限公司工艺文件焊缝层次...
