变电站计算机监控系统的应用VIP免费

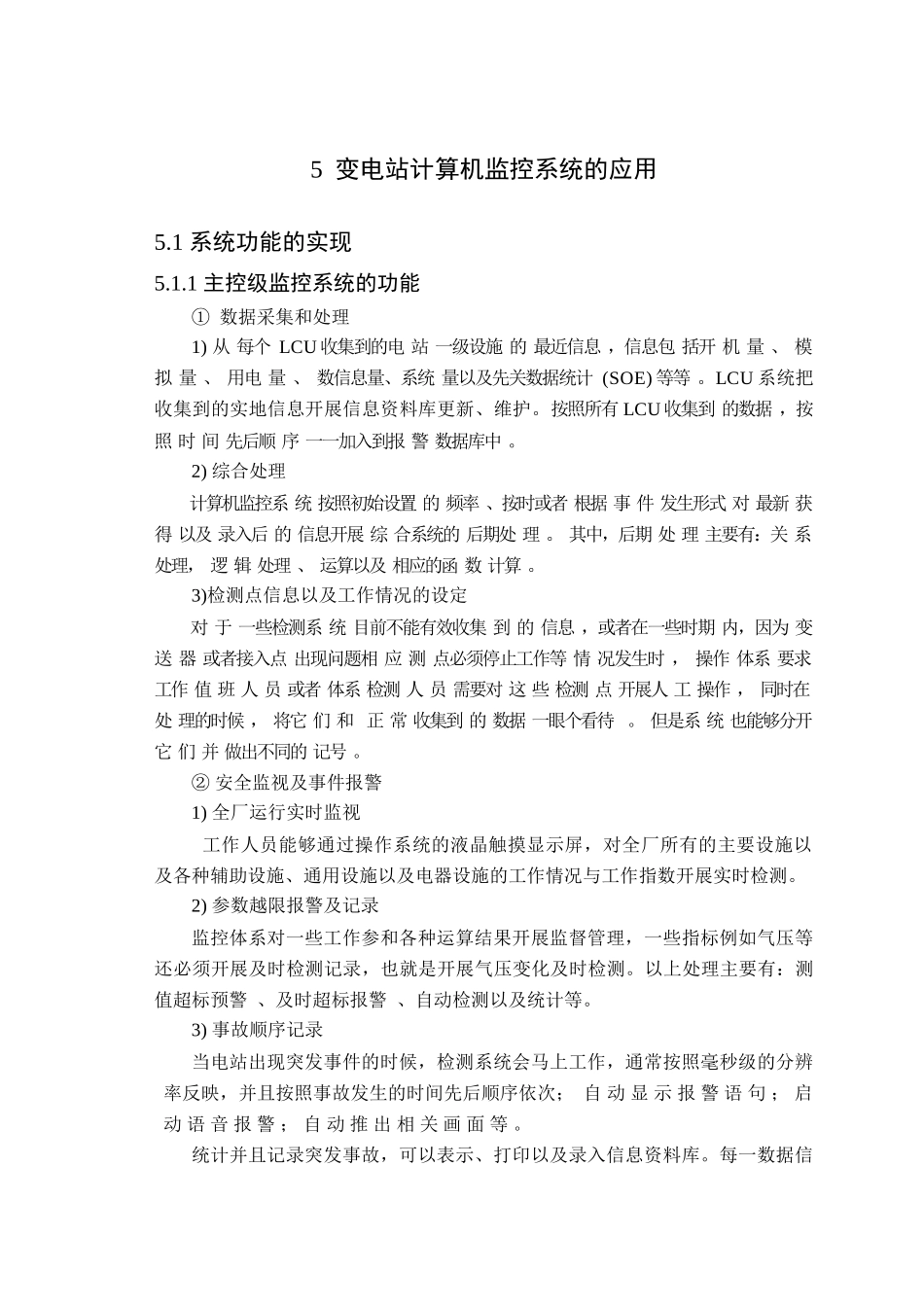

5变电站计算机监控系统的应用5.1系统功能的实现5.1.1主控级监控系统的功能①数据采集和处理1)从每个LCU收集到的电站一级设施的最近信息，信息包括开机量、模拟量、用电量、数信息量、系统量以及先关数据统计(SOE)等等。LCU系统把收集到的实地信息开展信息资料库更新、维护。按照所有LCU收集到的数据，按照时间先后顺序一一加入到报警数据库中。2)综合处理计算机监控系统按照初始设置的频率、按时或者根据事件发生形式对最新获得以及录入后的信息开展综合系统的后期处理。其中，后期处理主要有：关系处理，逻辑处理、运算以及相应的函数计算。3)检测点信息以及工作情况的设定对于一些检测系统目前不能有效收集到的信息，或者在一些时期内，因为变送器或者接入点出现问题相应测点必须停止工作等情况发生时，操作体系要求工作值班人员或者体系检测人员需要对这些检测点开展人工操作，同时在处理的时候，将它们和正常收集到的数据一眼个看待。但是系统也能够分开它们并做出不同的记号。②安全监视及事件报警1)全厂运行实时监视工作人员能够通过操作系统的液晶触摸显示屏，对全厂所有的主要设施以及各种辅助设施、通用设施以及电器设施的工作情况与工作指数开展实时检测。2)参数越限报警及记录监控体系对一些工作参和各种运算结果开展监督管理，一些指标例如气压等还必须开展及时检测记录，也就是开展气压变化及时检测。以上处理主要有：测值超标预警、及时超标报警、自动检测以及统计等。3)事故顺序记录当电站出现突发事件的时候，检测系统会马上工作，通常按照毫秒级的分辨率反映，并且按照事故发生的时间先后顺序依次；自动显示报警语句；启动语音报警；自动推出相关画面等。统计并且记录突发事故，可以表示、打印以及录入信息资料库。每一数据信息都有点名称、内容以及和时间。4)故障及状态显示记录系统可以按时周期性地检测各种问题以及信号质量，当出现突发状变时就及时收集记录，与此同时记录问题原因以及突发时间。5)事故追忆每当电站出现问题的时候，监测系统都会按照之前设置的事故追忆时间点，按照扫描频率统计事件突发之前以及事件突发之后所有时间之中的各种量数据信息，从而完成事故追忆记录。事故追忆的开始以及和结束时间、取样频率、有追忆有关的参数以及追忆发起源都可以通过电站专业人员进行修改和维护。6)趋势记录分析同时，还要对发电机的温度、轮轴力矩、变压器汽油温度等开始随时趋检测工作，统计并且计算信号的变化范围以及变化规律。当变化速率突破最大的时候就会报警，从而进一步的增强点机组工作的有效性。7)语音报警使用语音装备，开展语音的技术合成以及整合工作。每当电站出现突发状况或者问题时，可以迅速开始报警工作。一般来说，都是由中控室来进行语音报警工作。其中，报警对象以及报警语言都是事先设置好的。检测系统只用按照设置好的要求开启对应的报警工作就可以了。语音报警，能够完成多种问题以及事故的语音报警工作。③电厂运行指导1)控制操作过程监视当操作命令下发之后，检测系统就可以自动表示对应的点机组，以及用电线路等各种设施的工作检测图面。图面通常都是使用流程顺序图的方法及时表示点机组的运作过程中各个步骤以及工作状况，或者提醒在工作运转过程中出问题的地方和问题来源。2)电站一次设备操作指导电站一次设备开始倒闸运作的时候，监测系统按照全厂目前的工作情况以及必和开关与闸阀的开启条件，推测目前的实施能否满足要求，同时提供与之对应的标记。如果按照要求是不可以的，就按照提示关闭，以防外人的错误运作而导致突发状况的产生。3)厂用电系统操作指导按照目前厂用电的工作情况以及相关厂用电工作模式、关机运作操约束条件，监控系统可以对具体一个厂用电安全保护器或者闸阀在目前能否满足运作并给做出对应的标记工作。假如满足运作就表示运作的前后顺序，反之，就表示运作的原因。④监控系统异常监视一般来说，监控系统都是有问题自动检查，以及错误自动处理的功能。监控系统以及自动表示出每一时间段电脑的运作情况。监控系统可以表示基本工作单元的运转情况，自动检测并且排查出问题部分，将问题部分设置为没有效果...
