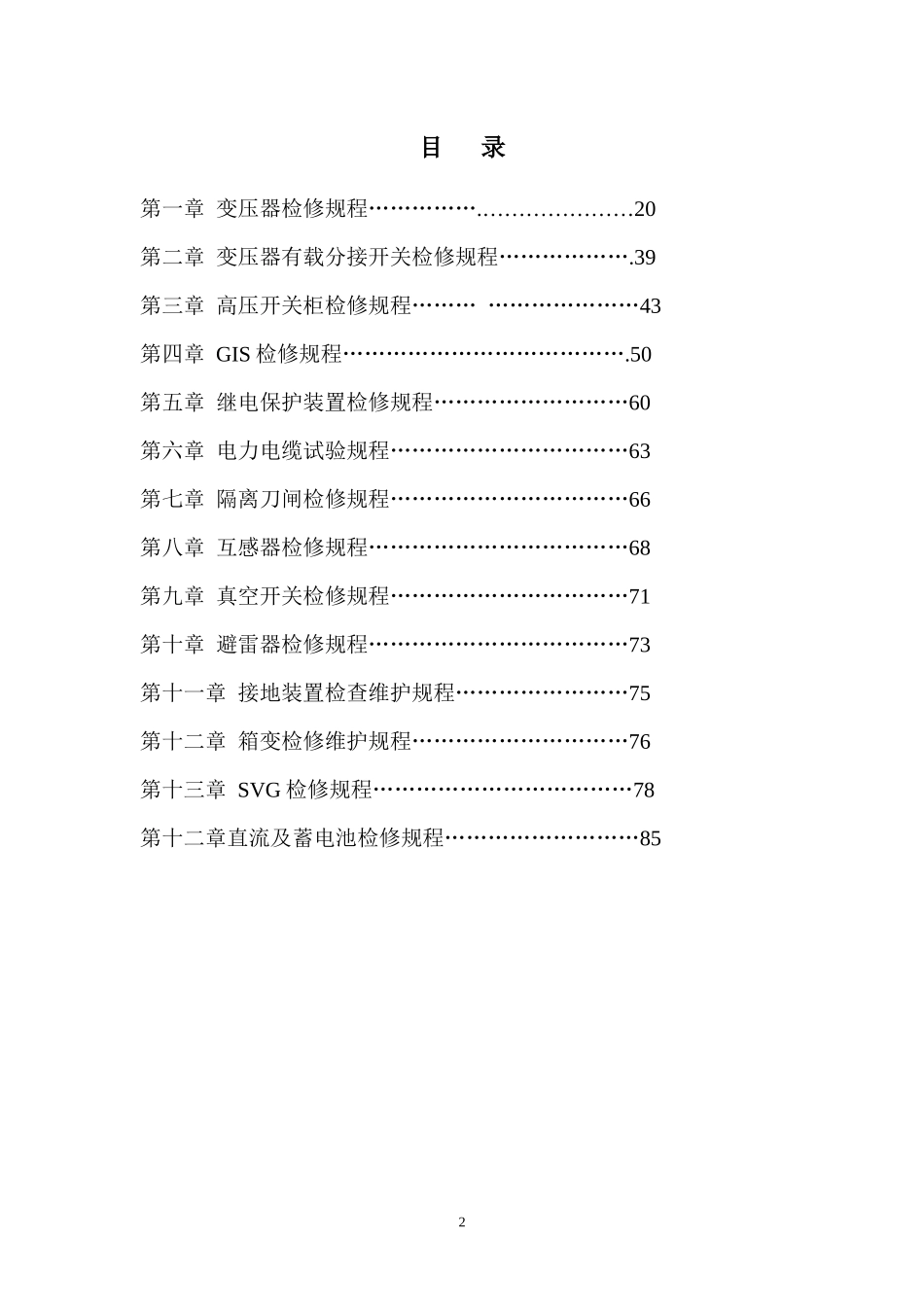

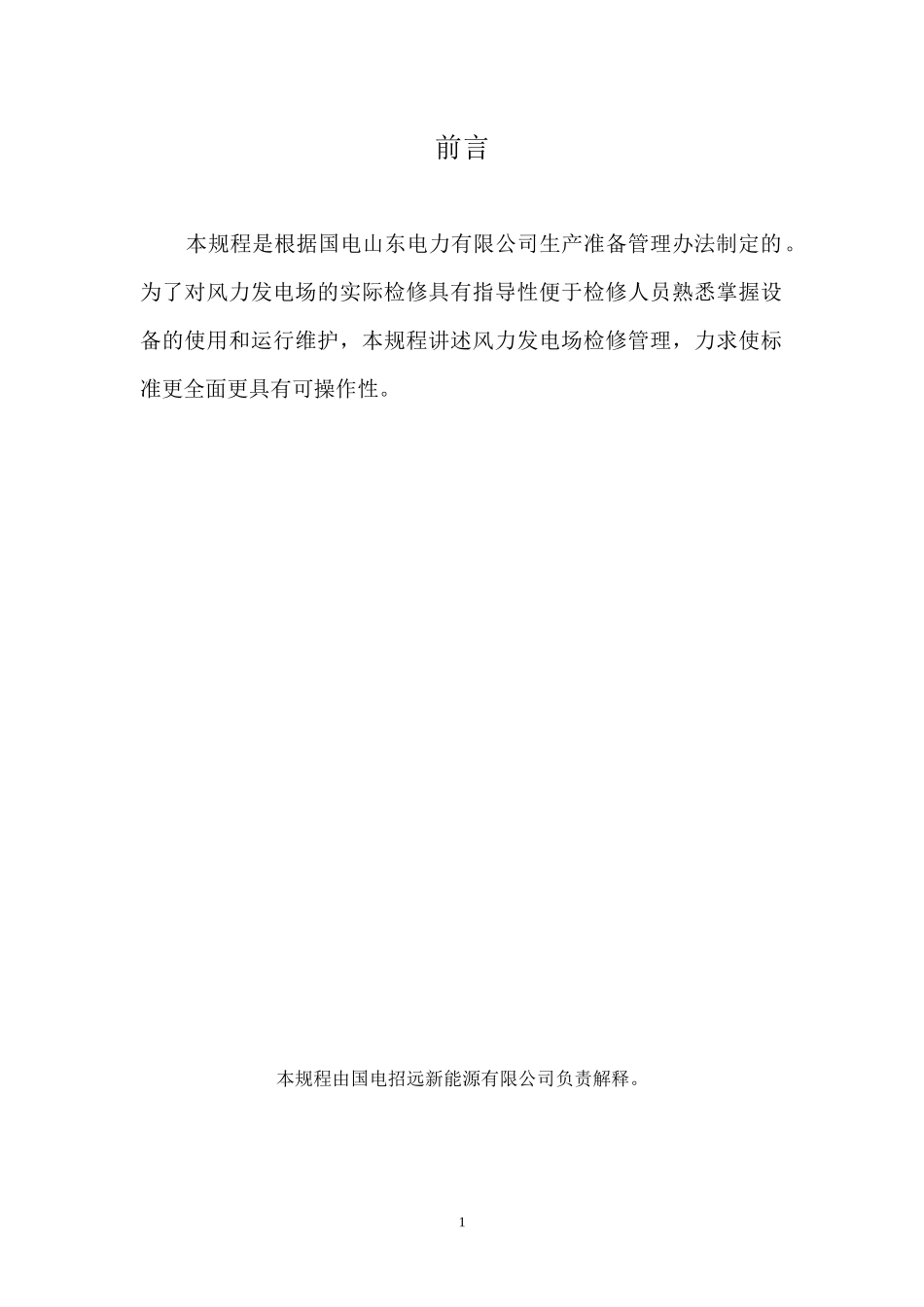

变电站检修规程编写：王赐东审核：审定：批准2011年XX月XX日发布国电招远新能源有限公司前言本规程是根据国电山东电力有限公司生产准备管理办法制定的。为了对风力发电场的实际检修具有指导性便于检修人员熟悉掌握设备的使用和运行维护，本规程讲述风力发电场检修管理，力求使标准更全面更具有可操作性。本规程由国电招远新能源有限公司负责解释。1目录第一章变压器检修规程…………….…………………20第二章变压器有载分接开关检修规程……………….39第三章高压开关柜检修规程…………………………43第四章GIS检修规程………………………………….50第五章继电保护装置检修规程………………………60第六章电力电缆试验规程……………………………63第七章隔离刀闸检修规程……………………………66第八章互感器检修规程………………………………68第九章真空开关检修规程……………………………71第十章避雷器检修规程………………………………73第十一章接地装置检查维护规程……………………75第十二章箱变检修维护规程…………………………76第十三章SVG检修规程………………………………78第十二章直流及蓄电池检修规程………………………852第一章变压器检修规程、1主题内容与适用范围1.1本规程适用于国电招远新能源有限公司电压等级在35~220kV的国产油浸电力变压器、6kV及以上厂用变压器和同类设备。1.2本规程适用于变压器标准项目大、小修和临时检修。不包括更换绕组和铁芯等非标准项目的检修。1.3变压器及同类设备需贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修、修必修好、讲究实效。1.4本标准规定国电招远新能源有限公司风电场变压器的检修周期、检修项目、检修质量标准及检修工艺等内容。1.5变压器检修人员应通过熟悉本规程，了解变压器检修工艺。2引用标准GB1094.1~1094.5-85电力变压器GB6451.1~6451.5-86油浸式电力变压器技术参数和要求GB7251-87变压器油中溶解气体分析和判断规程GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB7665-87变压器油DL/T572-95电力变压器运行规程DL/T574-95有载分接开关运行维修导则3检修周期及检修项目3.1检修周期3.1.1大修周期3.1.1.1一般在投入运行后的5年内和以后每间隔10年大修一次。3.1.1.2箱沿焊接的全密封变压器或制造厂另有规定者，若经过试验与检查并结合运行情况，判定有内部故障或本体严重渗漏油时，才进行大修。33.1.1.3在电力系统中运行的主变压器当承受出口短路后，经综合诊断分析，可考虑提前大修。3.1.1.4运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进行大修；运行正常的变压器经综合诊断分析良好，总经理批准，可适当延长大修周期。3.1.2小修周期3.1.2.1一般每年1次；3.1.3附属装置的检修周期3.1.3.1保护装置和测温装置的校验，应根据有关规程的规定进行。3.1.3.2变压器油泵(以下简称油泵)的解体检修：2级泵1~2年进行一次，4级泵2~3年进行一次。3.1.3.3变压器风扇(以下简称风扇)的解体检修，1~2年进行一次。3.1.3.4净油器中吸附剂的更换，应根据油质化验结果而定；吸湿器中的吸附剂视失色程度随时更换。3.1.3.5自动装置及控制回路的检验，一般每年进行一次。3.1.3.6套管的检修随本体进行，套管的更换应根据试验结果确定。3.2检修项目3.2.1大修项目3.2.1.1吊开钟罩检修器身，或吊出器身检修；3.2.1.2绕组、引线及磁(电)屏蔽装置的检修；3.2.1.3铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等)、压钉、压板及接地片的检修；3.2.1.4油箱及附件的检修，包括套管、吸湿器等；3.2.1.5冷却器、油泵、水泵、风扇、阀门及管道等附属设备的检修；3.2.1.6安全保护装置的检修；3.2.1.7油保护装置的检修；3.2.1.8测温装置的校验；3.2.1.9操作控制箱的检修和试验；3.2.1.10无励磁分接开关和有载分接开关的检修；43.2.1.11全部密封胶垫的更换和组件试漏；3.2.1.12必要时对器身绝缘进行干燥处理；3.2.1.13变压器油的处理或换油；3.2.1.14清扫油箱并进行喷涂油漆；3.2.1.15大修的试验和试运行。3.2.2小修项目3.2.2.1处理已发现的缺陷；3.2.2.2放出储油柜积污器中...
