反应絮凝池及斜管沉淀池计算

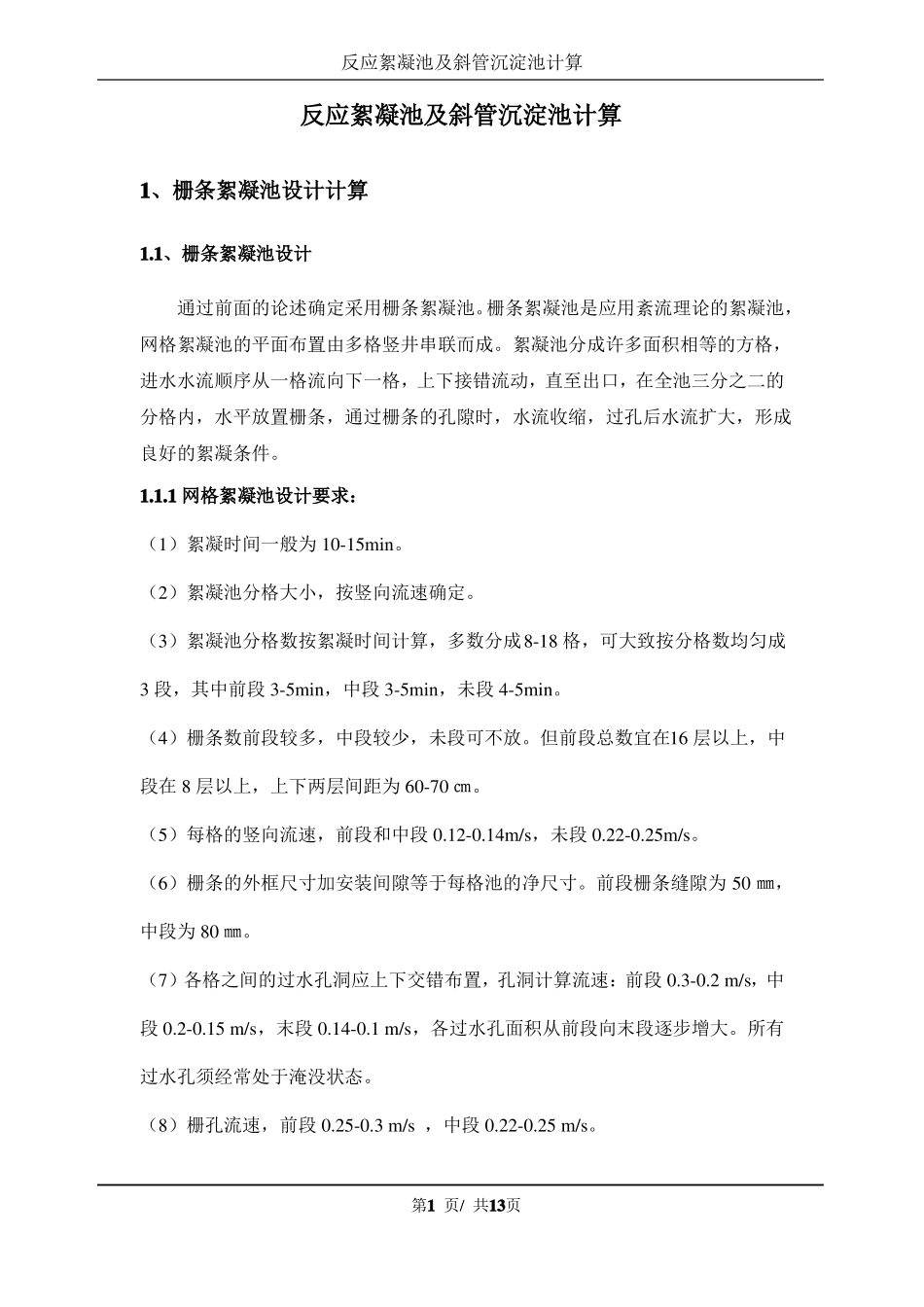

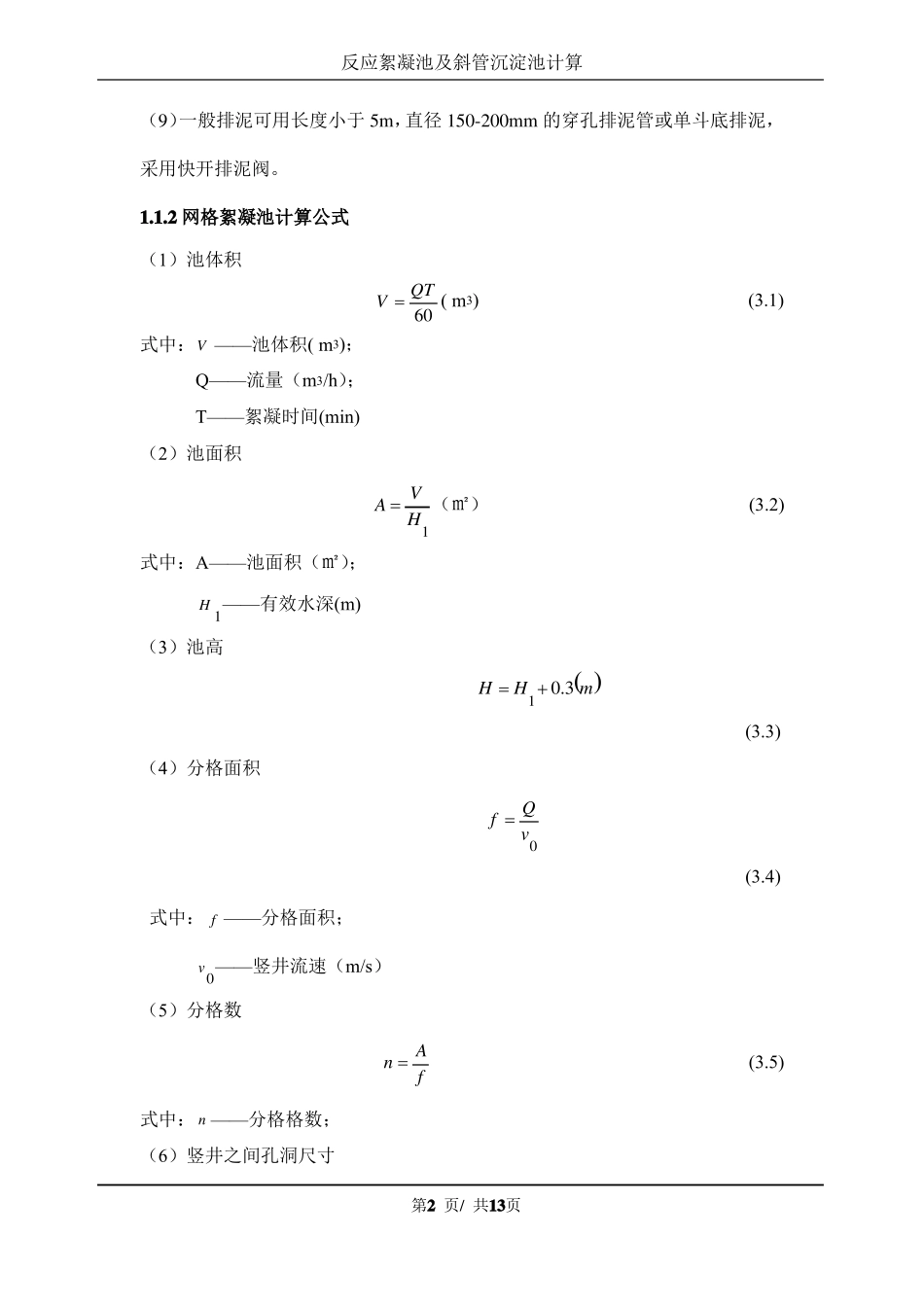

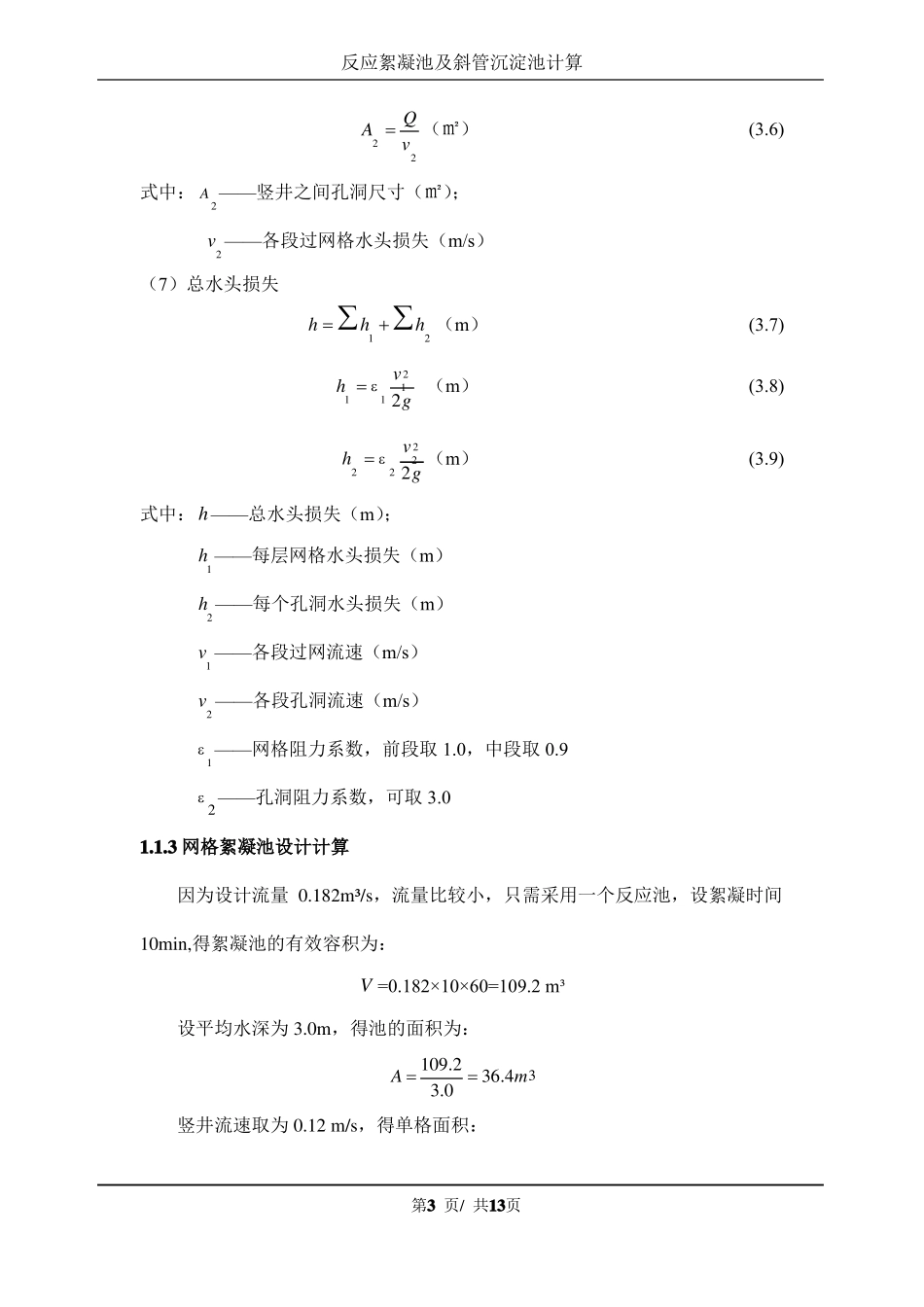

反应絮凝池及斜管沉淀池计算反应絮凝池及斜管沉淀池计算1、栅条絮凝池设计计算1.1、栅条絮凝池设计通过前面的论述确定采用栅条絮凝池。栅条絮凝池是应用紊流理论的絮凝池，网格絮凝池的平面布置由多格竖井串联而成。絮凝池分成许多面积相等的方格，进水水流顺序从一格流向下一格，上下接错流动，直至出口，在全池三分之二的分格内，水平放置栅条，通过栅条的孔隙时，水流收缩，过孔后水流扩大，形成良好的絮凝条件。1.1.1 网格絮凝池设计要求：（1）絮凝时间一般为 10-15min。（2）絮凝池分格大小，按竖向流速确定。（3）絮凝池分格数按絮凝时间计算，多数分成8-18 格，可大致按分格数均匀成3 段，其中前段 3-5min，中段 3-5min，未段 4-5min。（4）栅条数前段较多，中段较少，未段可不放。但前段总数宜在16 层以上，中段在 8 层以上，上下两层间距为 60-70 ㎝。（5）每格的竖向流速，前段和中段 0.12-0.14m/s，未段 0.22-0.25m/s。（6）栅条的外框尺寸加安装间隙等于每格池的净尺寸。前段栅条缝隙为 50 ㎜，中段为 80 ㎜。（7）各格之间的过水孔洞应上下交错布置，孔洞计算流速：前段 0.3-0.2 m/s，中段 0.2-0.15 m/s，末段 0.14-0.1 m/s，各过水孔面积从前段向末段逐步增大。所有过水孔须经常处于淹没状态。（8）栅孔流速，前段 0.25-0.3 m/s ，中段 0.22-0.25 m/s。第1 页/ 共13页反应絮凝池及斜管沉淀池计算（9）一般排泥可用长度小于 5m，直径 150-200mm 的穿孔排泥管或单斗底排泥，采用快开排泥阀。1.1.2 网格絮凝池计算公式（1）池体积V 式中：V ——池体积( m3)；Q——流量（m3/h）；T——絮凝时间(min)（2）池面积A 式中：A——池面积（㎡）；H 1——有效水深(m)（3）池高H  H1 0.3m(3.3)（4）分格面积f  Qv0QT ( m3)(3.1)60V （㎡）(3.2)H1(3.4)式中： f ——分格面积；v0——竖井流速（m/s）（5）分格数n 式中： n ——分格格数；（6）竖井之间孔洞尺寸第2 页/ 共13页A(3.5)f反应絮凝池及斜管沉淀池计算A2  Q （㎡）(3.6)v2式中： A2——竖井之间孔洞尺寸（㎡）；v2 ——各段过网格水头损失（m/s）（7）总水头损失h  h1 h2 （m）(3.7)v12h1  1（m）(3.8)2g2v2h2  2（m）(3.9)2g式中：h——总水头损失（m）；h1——每层网格水头损失（m）h2——每个孔洞水头损失（m）v1 ——各段过网流速（m/s）v2 ——各段孔洞流速（m/s）1...
