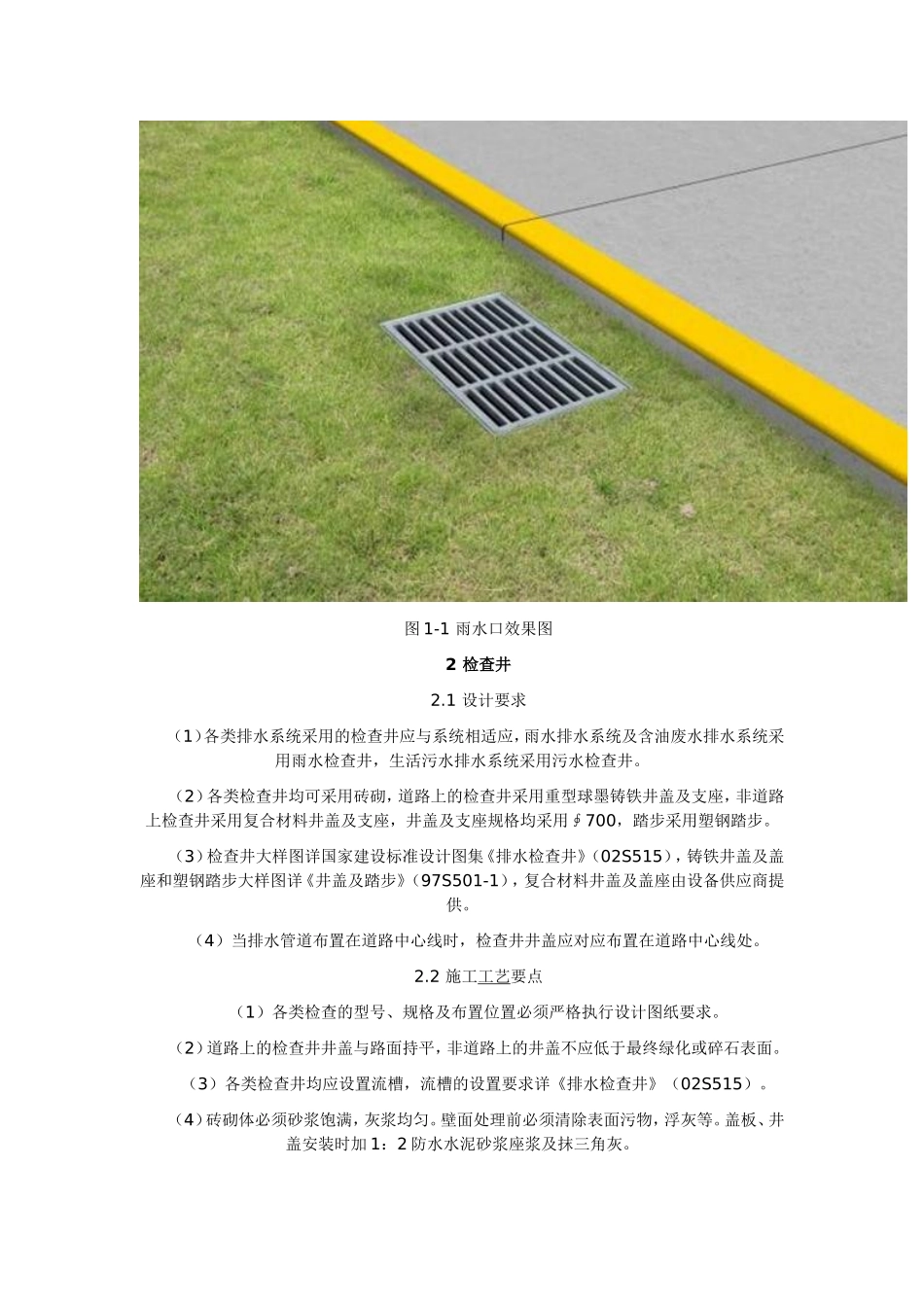

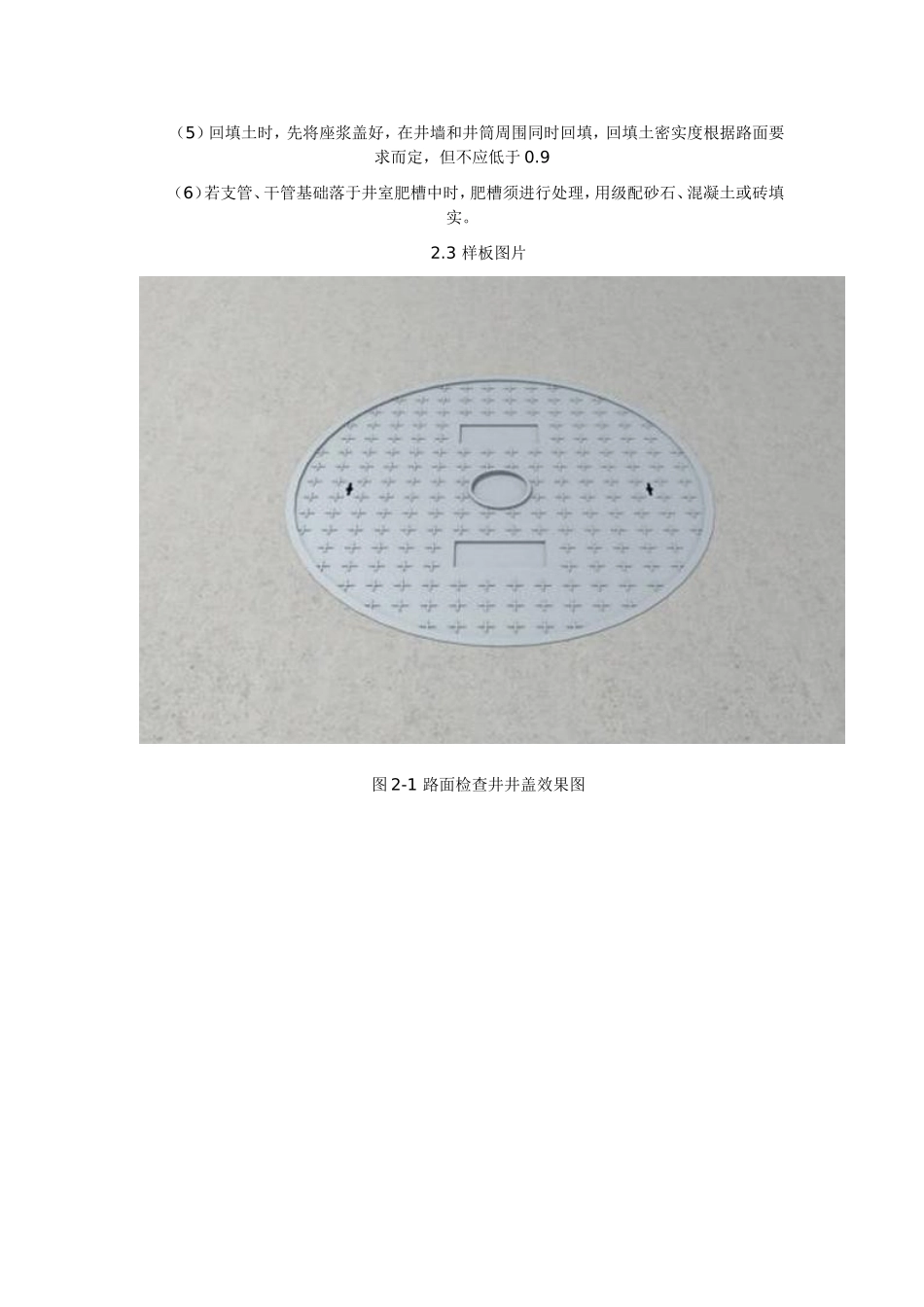

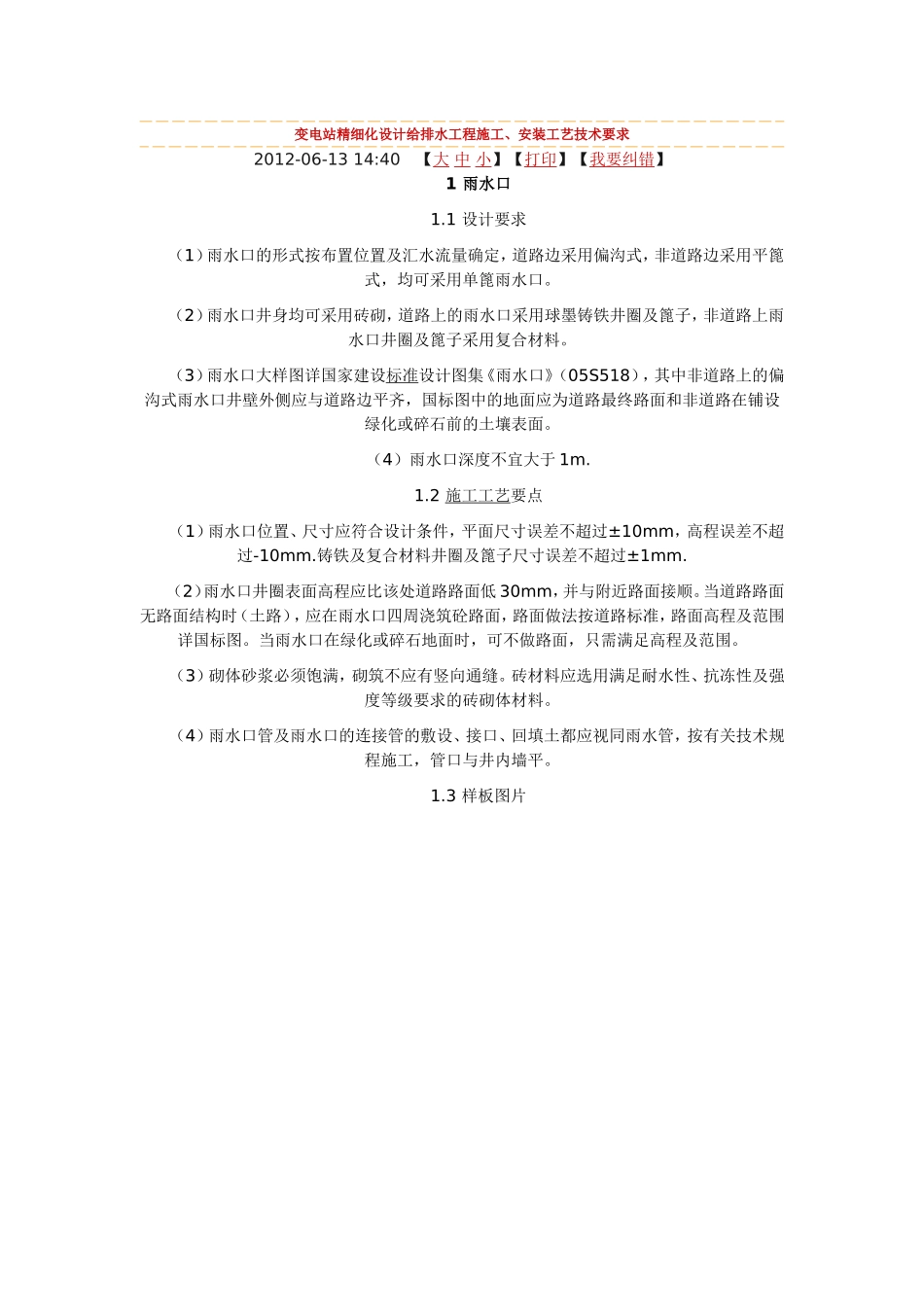

变电站精细化设计给排水工程施工、安装工艺技术要求2012-06-1314:40【大中小】【打印】【我要纠错】1雨水口1.1设计要求(1)雨水口的形式按布置位置及汇水流量确定,道路边采用偏沟式,非道路边采用平篦式,均可采用单篦雨水口。(2)雨水口井身均可采用砖砌,道路上的雨水口采用球墨铸铁井圈及篦子,非道路上雨水口井圈及篦子采用复合材料。(3)雨水口大样图详国家建设标准设计图集《雨水口》(05S518),其中非道路上的偏沟式雨水口井壁外侧应与道路边平齐,国标图中的地面应为道路最终路面和非道路在铺设绿化或碎石前的土壤表面。(4)雨水口深度不宜大于1m.1.2施工工艺要点(1)雨水口位置、尺寸应符合设计条件,平面尺寸误差不超过±10mm,高程误差不超过-10mm.铸铁及复合材料井圈及篦子尺寸误差不超过±1mm.(2)雨水口井圈表面高程应比该处道路路面低30mm,并与附近路面接顺。当道路路面无路面结构时(土路),应在雨水口四周浇筑砼路面,路面做法按道路标准,路面高程及范围详国标图。当雨水口在绿化或碎石地面时,可不做路面,只需满足高程及范围。(3)砌体砂浆必须饱满,砌筑不应有竖向通缝。砖材料应选用满足耐水性、抗冻性及强度等级要求的砖砌体材料。(4)雨水口管及雨水口的连接管的敷设、接口、回填土都应视同雨水管,按有关技术规程施工,管口与井内墙平。1.3样板图片图1-1雨水口效果图2检查井2.1设计要求(1)各类排水系统采用的检查井应与系统相适应,雨水排水系统及含油废水排水系统采用雨水检查井,生活污水排水系统采用污水检查井。(2)各类检查井均可采用砖砌,道路上的检查井采用重型球墨铸铁井盖及支座,非道路上检查井采用复合材料井盖及支座,井盖及支座规格均采用∮700,踏步采用塑钢踏步。(3)检查井大样图详国家建设标准设计图集《排水检查井》(02S515),铸铁井盖及盖座和塑钢踏步大样图详《井盖及踏步》(97S501-1),复合材料井盖及盖座由设备供应商提供。(4)当排水管道布置在道路中心线时,检查井井盖应对应布置在道路中心线处。2.2施工工艺要点(1)各类检查的型号、规格及布置位置必须严格执行设计图纸要求。(2)道路上的检查井井盖与路面持平,非道路上的井盖不应低于最终绿化或碎石表面。(3)各类检查井均应设置流槽,流槽的设置要求详《排水检查井》(02S515)。(4)砖砌体必须砂浆饱满,灰浆均匀。壁面处理前必须清除表面污物,浮灰等。盖板、井盖安装时加1:2防水水泥砂浆座浆及抹三角灰。(5)回填土时,先将座浆盖好,在井墙和井筒周围同时回填,回填土密实度根据路面要求而定,但不应低于0.9(6)若支管、干管基础落于井室肥槽中时,肥槽须进行处理,用级配砂石、混凝土或砖填实。2.3样板图片图2-1路面检查井井盖效果图图2-2场地检查井井盖效果图3阀门井3.1设计要求(1)各类阀门井均可采用砖砌,道路上的阀门井采用重型球墨铸铁井盖及支座,非道路上阀门井采用复合材料井盖及支座,井盖及支座规格均采用∮700,踏步采用塑钢踏步。(2)阀门井大样图详《排水检查井》(02S515)。铸铁井盖及盖座和塑钢踏步大样图详97S501-1,复合材料井盖及盖座由设备供应商提供。3.2施工工艺要点(1)各类阀门井的型号及规格必须严格执行设计要求。(2)道路上的阀门井井盖与路面持平,非道路上的井盖应高出最终绿化或碎石表面50mm.(3)阀门井必须设置集水坑,阀门必须设置支墩,阀门井必须满足最低深度要求,给水管道在阀门井处局部降低至最低埋深要求。(4)砼构件必须保持表面平整,光滑无蜂窝麻面,制作尺寸误差±5mm.砖砌砂浆必须饱满,表面平整,砖缝均匀。壁面处理前,必须清除表面浮物、浮灰等。预制盖板之间的缝隙用1:2水泥砂浆填实。(5)阀门井施工验收合格后,在其周围进行回填土,要求均匀对称回填,分层夯实,压实系数不小于0.94建筑雨水立管1设计要求(1)建筑雨水立管有条件时应设置排出管,排出管有条件时直接排放至雨水口或雨水检查井,无条件时应设置小方形户线检查井,雨水立管排出管排放至户线检查井,各户线检查井通过连接管汇合后排放至雨水检查井。(2)雨水立管设置排出管时立管底部均应设置检查口,检查口离地...
