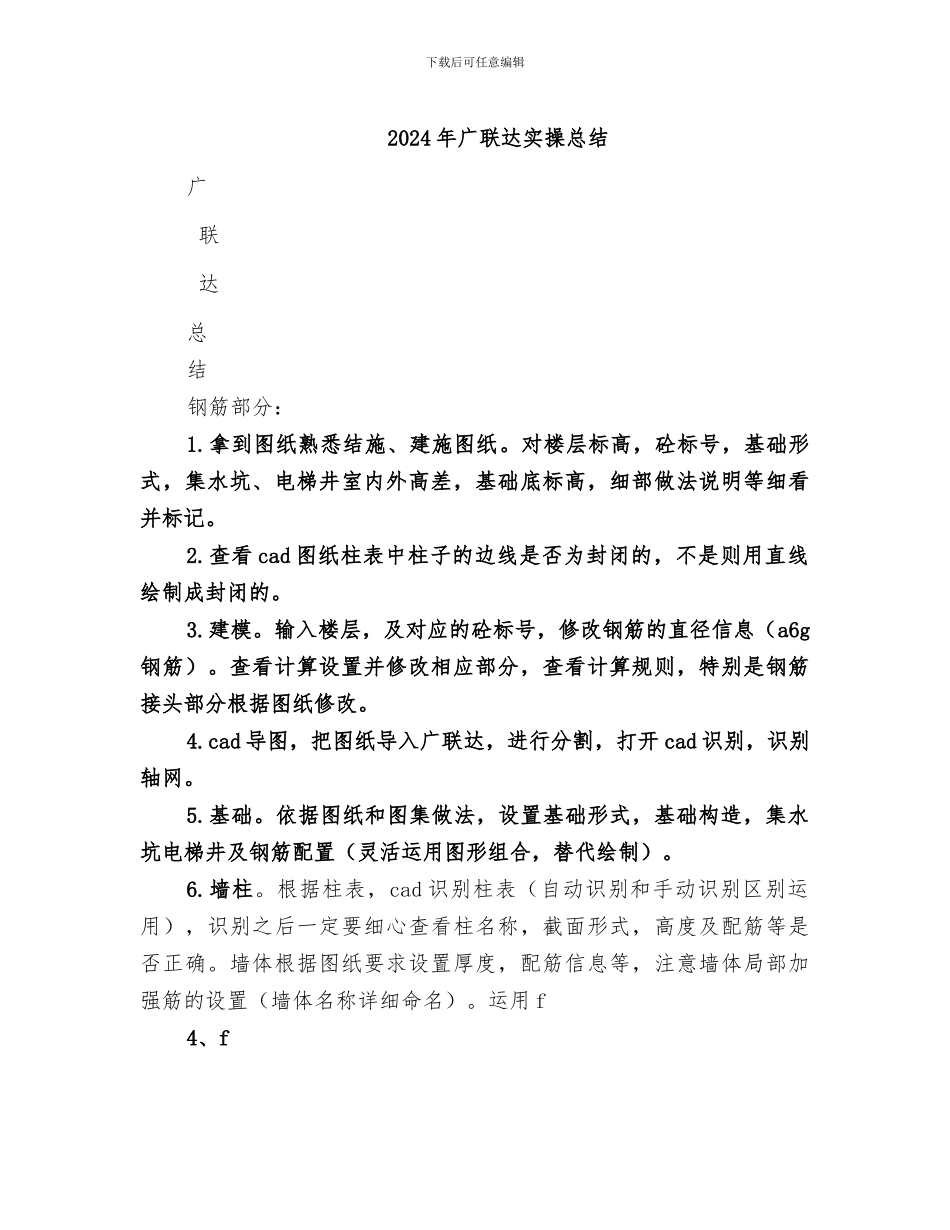

2024年广联达实操总结

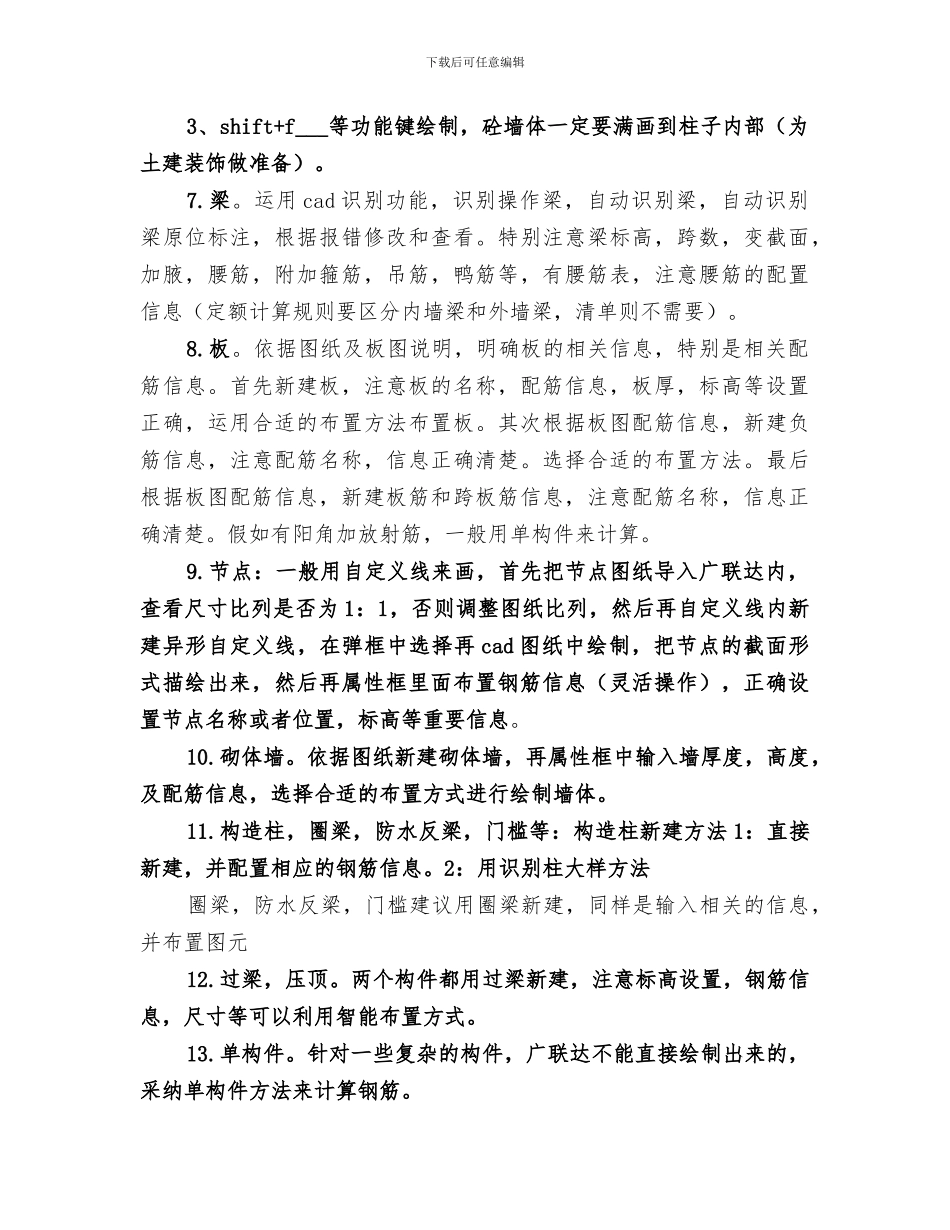

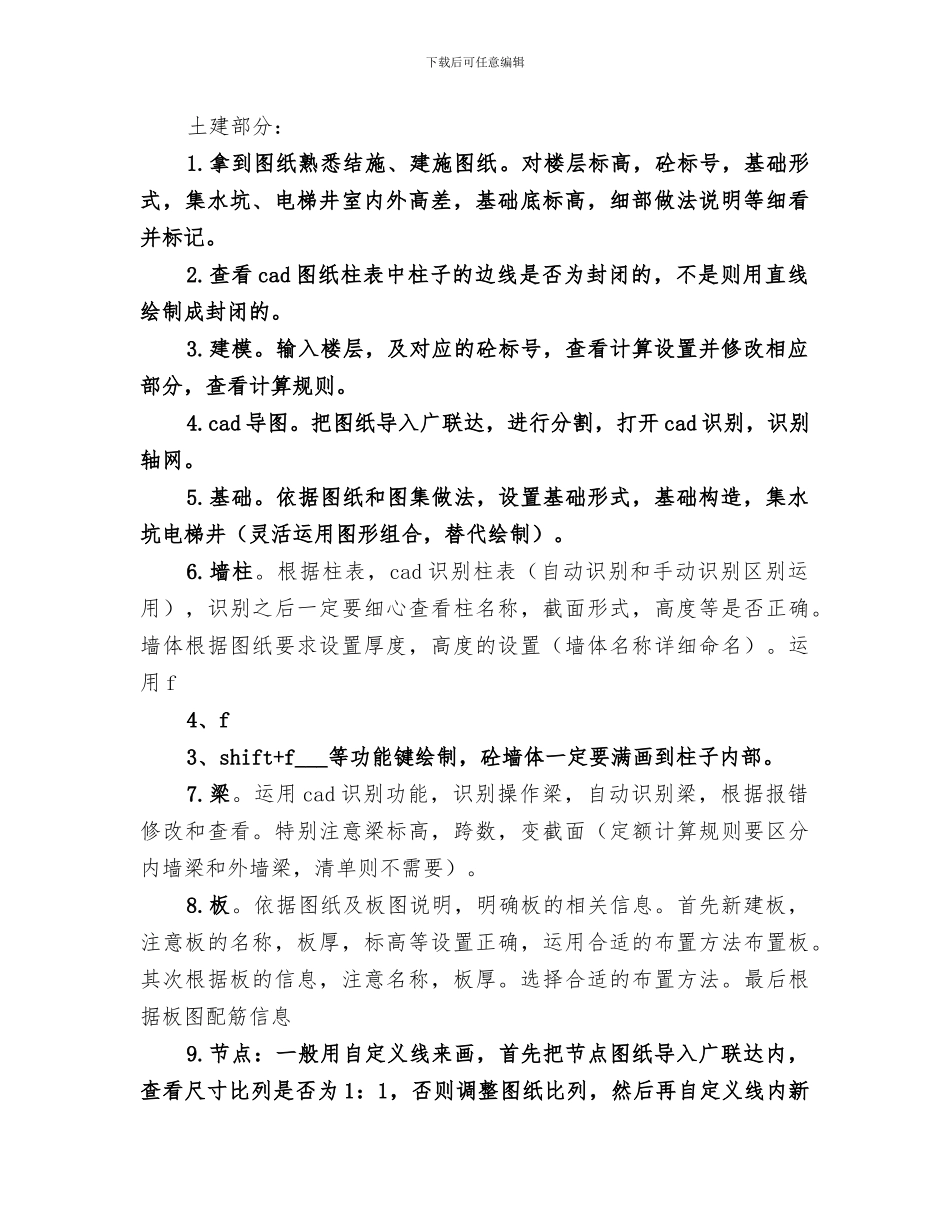

下载后可任意编辑2024 年广联达实操总结广联达总结钢筋部分：1.拿到图纸熟悉结施、建施图纸。对楼层标高，砼标号，基础形式，集水坑、电梯井室内外高差，基础底标高，细部做法说明等细看并标记。2.查看 cad 图纸柱表中柱子的边线是否为封闭的，不是则用直线绘制成封闭的。3.建模。输入楼层，及对应的砼标号，修改钢筋的直径信息（a6g钢筋）。查看计算设置并修改相应部分，查看计算规则，特别是钢筋接头部分根据图纸修改。4.cad 导图，把图纸导入广联达，进行分割，打开 cad 识别，识别轴网。5.基础。依据图纸和图集做法，设置基础形式，基础构造，集水坑电梯井及钢筋配置（灵活运用图形组合，替代绘制）。6.墙柱。根据柱表，cad 识别柱表（自动识别和手动识别区别运用），识别之后一定要细心查看柱名称，截面形式，高度及配筋等是否正确。墙体根据图纸要求设置厚度，配筋信息等，注意墙体局部加强筋的设置（墙体名称详细命名）。运用 f4、f下载后可任意编辑3、shift+f___等功能键绘制，砼墙体一定要满画到柱子内部（为土建装饰做准备）。7.梁。运用 cad 识别功能，识别操作梁，自动识别梁，自动识别梁原位标注，根据报错修改和查看。特别注意梁标高，跨数，变截面，加腋，腰筋，附加箍筋，吊筋，鸭筋等，有腰筋表，注意腰筋的配置信息（定额计算规则要区分内墙梁和外墙梁，清单则不需要）。8.板。依据图纸及板图说明，明确板的相关信息，特别是相关配筋信息。首先新建板，注意板的名称，配筋信息，板厚，标高等设置正确，运用合适的布置方法布置板。其次根据板图配筋信息，新建负筋信息，注意配筋名称，信息正确清楚。选择合适的布置方法。最后根据板图配筋信息，新建板筋和跨板筋信息，注意配筋名称，信息正确清楚。假如有阳角加放射筋，一般用单构件来计算。9.节点：一般用自定义线来画，首先把节点图纸导入广联达内，查看尺寸比列是否为 1：1，否则调整图纸比列，然后再自定义线内新建异形自定义线，在弹框中选择再 cad 图纸中绘制，把节点的截面形式描绘出来，然后再属性框里面布置钢筋信息（灵活操作），正确设置节点名称或者位置，标高等重要信息。10.砌体墙。依据图纸新建砌体墙，再属性框中输入墙厚度，高度，及配筋信息，选择合适的布置方式进行绘制墙体。11.构造柱，圈梁，防水反梁，门槛等：构造柱新建方法 1：直接新建，并配置相应的钢筋信息。2：用识别柱大样方法圈梁，防水反梁，门槛建议用圈梁新建，同样是输入相关的...
