2024年广联达基本操作总结

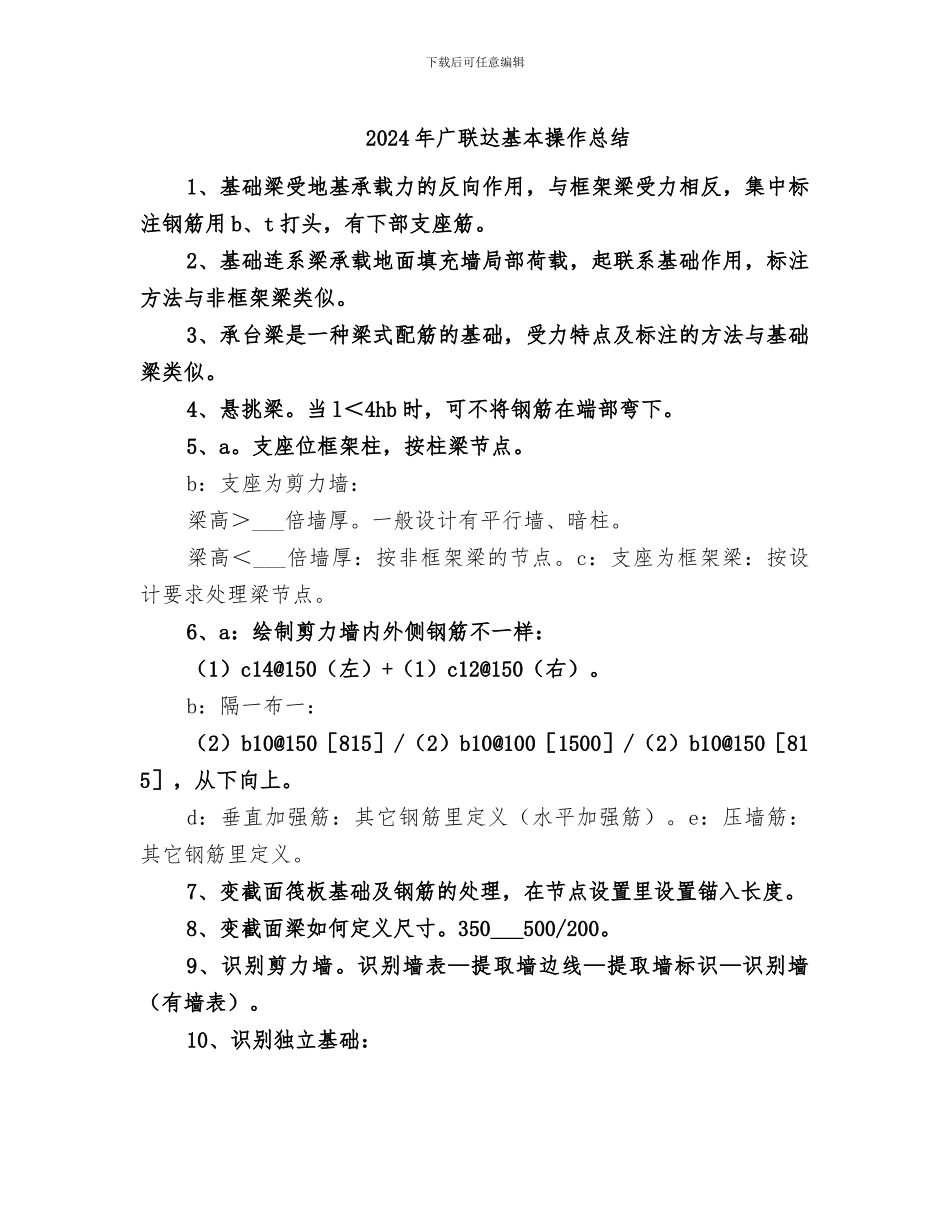

2024年广联达基本操作总结_第1页
1/14

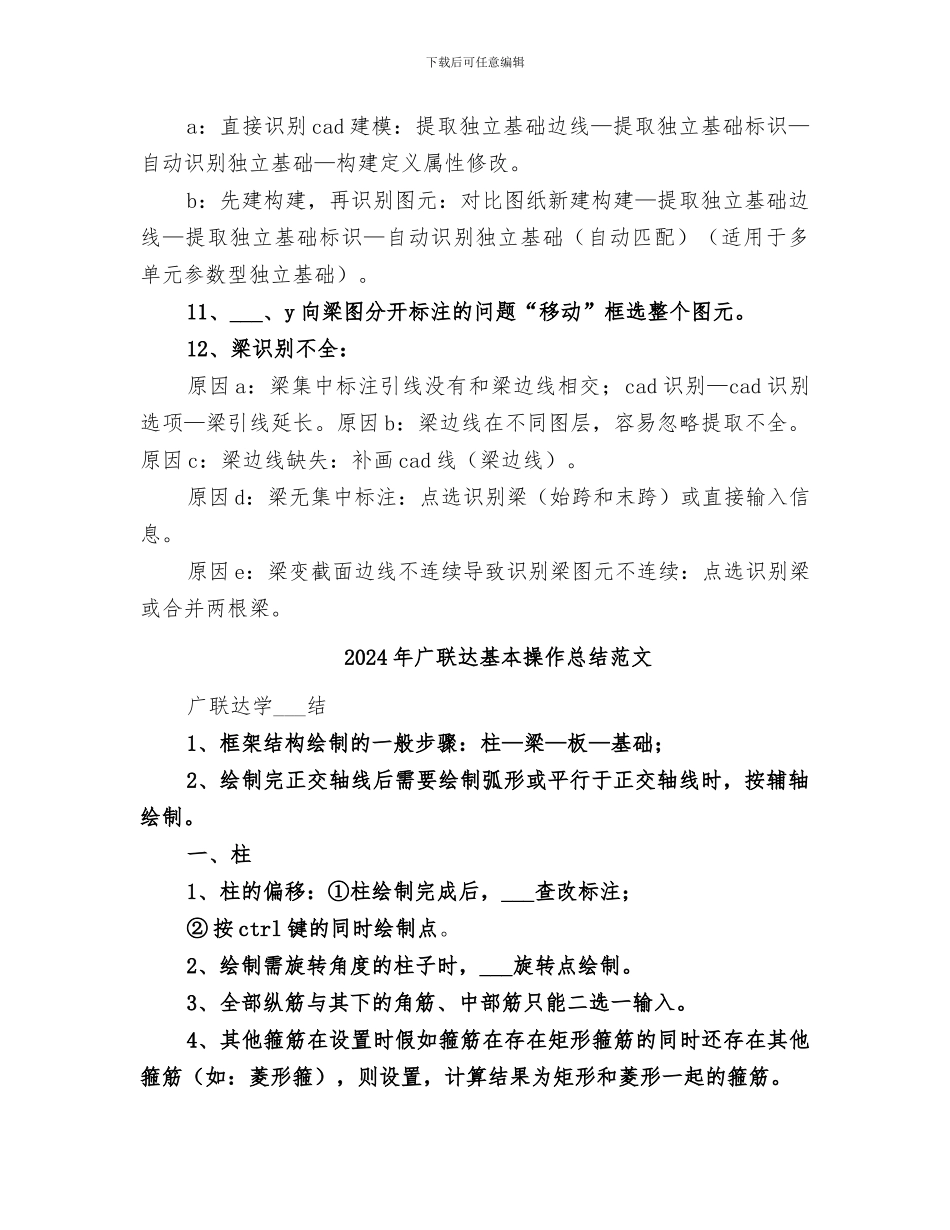

2024年广联达基本操作总结_第2页
2/14

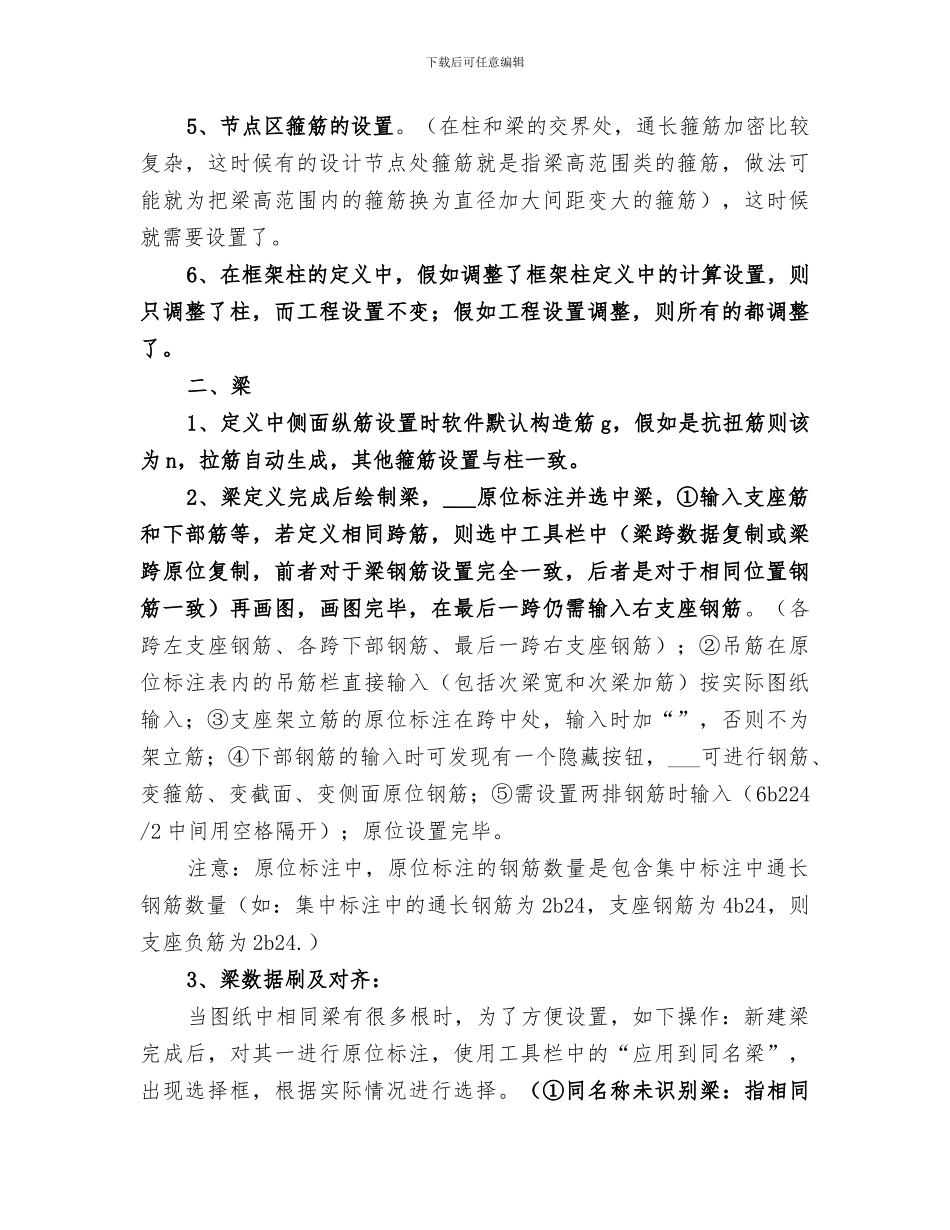

2024年广联达基本操作总结_第3页
3/14
下载后可任意编辑2024 年广联达基本操作总结1、基础梁受地基承载力的反向作用,与框架梁受力相反,集中标注钢筋用 b、t 打头,有下部支座筋。2、基础连系梁承载地面填充墙局部荷载,起联系基础作用,标注方法与非框架梁类似。3、承台梁是一种梁式配筋的基础,受力特点及标注的方法与基础梁类似。4、悬挑梁。当 l<4hb 时,可不将钢筋在端部弯下。5、a。支座位框架柱,按柱梁节点。b:支座为剪力墙:梁高>___倍墙厚。一般设计有平行墙、暗柱。梁高<___倍墙厚:按非框架梁的节点。c:支座为框架梁:按设计要求处理梁节点。6、a:绘制剪力墙内外侧钢筋不一样:(1)c14@150(左)+(1)c12@150(右)。b:隔一布一:(2)b10@150[815]/(2)b10@100[1500]/(2)b10@150[815],从下向上。d:垂直加强筋:其它钢筋里定义(水平加强筋)。e:压墙筋:其它钢筋里定义。7、变截面筏板基础及钢筋的处理,在节点设置里设置锚入长度。8、变截面梁如何定义尺寸。350___500/200。9、识别剪力墙。识别墙表—提取墙边线—提取墙标识—识别墙(有墙表)。10、识别独立基础:下载后可任意编辑a:直接识别 cad 建模:提取独立基础边线—提取独立基础标识—自动识别独立基础—构建定义属性修改。b:先建构建,再识别图元:对比图纸新建构建—提取独立基础边线—提取独立基础标识—自动识别独立基础(自动匹配)(适用于多单元参数型独立基础)。11、___、y 向梁图分开标注的问题“移动”框选整个图元。12、梁识别不全:原因 a:梁集中标注引线没有和梁边线相交;cad 识别—cad 识别选项—梁引线延长。原因 b:梁边线在不同图层,容易忽略提取不全。原因 c:梁边线缺失:补画 cad 线(梁边线)。原因 d:梁无集中标注:点选识别梁(始跨和末跨)或直接输入信息。原因 e:梁变截面边线不连续导致识别梁图元不连续:点选识别梁或合并两根梁。2024 年广联达基本操作总结范文广联达学___结1、框架结构绘制的一般步骤:柱—梁—板—基础;2、绘制完正交轴线后需要绘制弧形或平行于正交轴线时,按辅轴绘制。一、柱1、柱的偏移:①柱绘制完成后,___查改标注;② 按 ctrl 键的同时绘制点。2、绘制需旋转角度的柱子时,___旋转点绘制。3、全部纵筋与其下的角筋、中部筋只能二选一输入。4、其他箍筋在设置时假如箍筋在存在矩形箍筋的同时还存在其他箍筋(如:菱形箍),则设置,计算结果为矩形和菱形一起的箍筋。下载后可任意编辑5、节点区箍筋的设...
