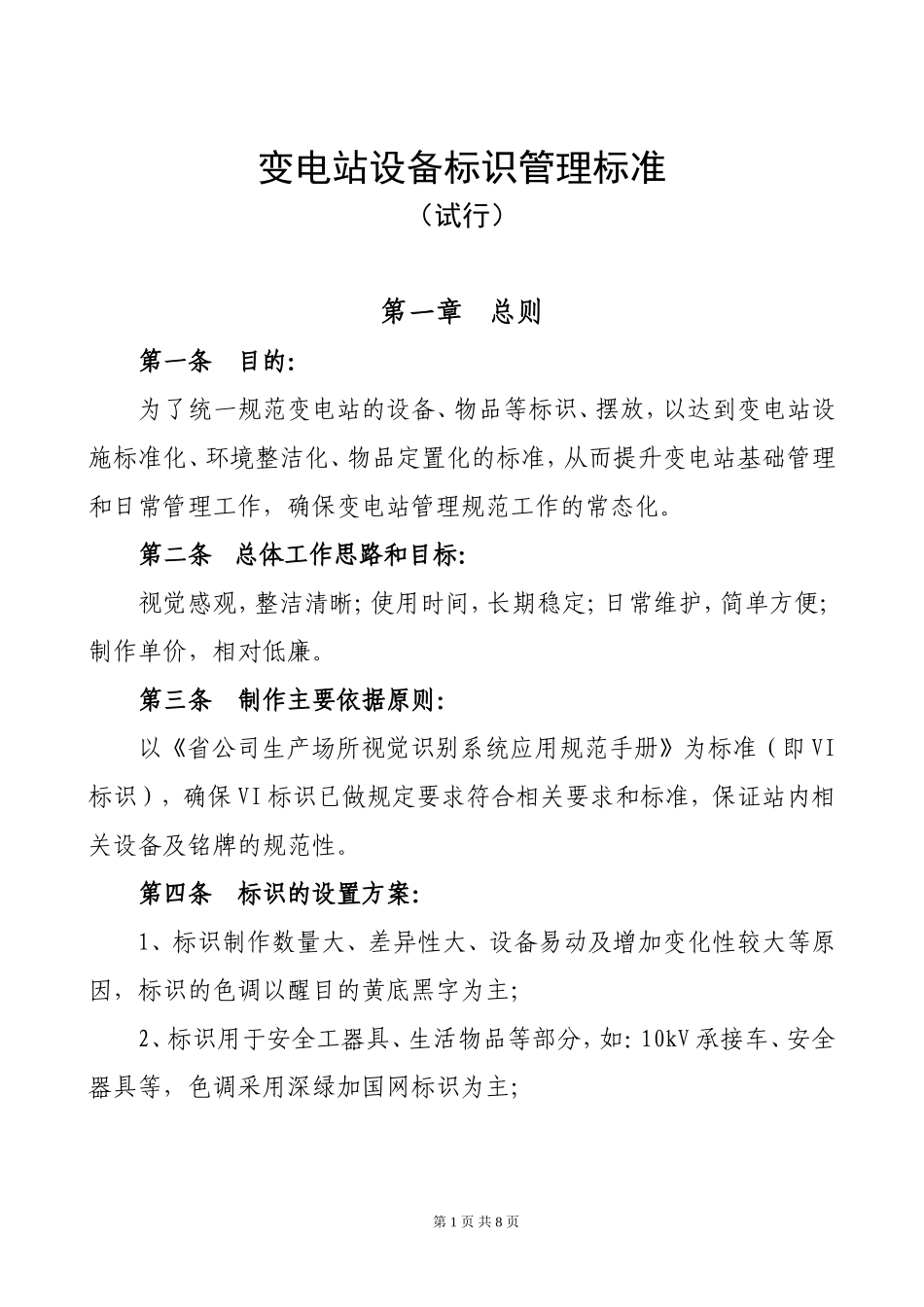

变电站设备标识管理标准（试行）第一章总则第一条目的：为了统一规范变电站的设备、物品等标识、摆放，以达到变电站设施标准化、环境整洁化、物品定置化的标准，从而提升变电站基础管理和日常管理工作，确保变电站管理规范工作的常态化。第二条总体工作思路和目标：视觉感观，整洁清晰；使用时间，长期稳定；日常维护，简单方便；制作单价，相对低廉。第三条制作主要依据原则：以《省公司生产场所视觉识别系统应用规范手册》为标准（即VI标识），确保VI标识已做规定要求符合相关要求和标准，保证站内相关设备及铭牌的规范性。第四条标识的设置方案：1、标识制作数量大、差异性大、设备易动及增加变化性较大等原因，标识的色调以醒目的黄底黑字为主；2、标识用于安全工器具、生活物品等部分，如：10kV承接车、安全器具等，色调采用深绿加国网标识为主；第1页共8页第二章标识具体说明第五条一次设备类：一、开关柜等屏柜：1、标识的要求：（1）标签纸：1.2cm；（2）字体：宋体；（3）字号：四号；（4）颜色：黄底黑字；（5）位置：a、若压板、指示灯有专用的标签定位槽时，标识应贴在定位槽内；b、若压板、指示灯缺少专用的标签定位槽时，标识应贴在指示灯与压板下方2cm；c、若kk把手标识粘贴位置，应与原指示的位置一致；d、五防锁标准命名：××开关五防锁；（无需使用双重名称）e、若五防锁具、带电显示器等，标识应贴在原物体下方的2cm。若原有专用的标签定位槽时，标识应贴在定位槽内。（见图一、二）图一：开关柜保护压板和切换开关标准标识图二：站用电源切换标准标识二、运行、检修设备的标示牌：1、标示牌摆放位置：（1）标识的要求：运行设备应贴统一标准的“运行中”标示牌；检修设备应贴统一标准的“在此工作”标示牌；停役设备应贴统一标准的“已停运”标示牌；备用设备应贴统一标准的“备用中”标示牌。（2）摆放位置：标示牌底面距地面1.5米。（见图三、四）第2页共8页图三：运行屏柜“运行中”标准标识图四：检修屏柜“检修设备”标准标识第六条二次设备类：一、保护装置及其保护压板｛保护室（或主控室）内各类屏柜｝：1、保护室（或主控室）内各类屏柜前后屏楣标准命名：如×J××kV××线路××微机保护屏，具体包括以下几个内容。（见图五、六）（1）屏柜编号：是按巡视路线进行编号（一般原则：从保护室前门进入，面对保护屏从左向右）；（2）电压等级；（3）设备双重名称；（4）保护装置型号；图五：保护装置命名标准标识图六：测控装置命名标准标识2、保护压板标识的基本原则：（1）出口压板：红底黑字；（2）功能压板：黄底黑字；（3）备用压板：白底黑字；（4）常投压板：在压板右上角均粘贴红色小圆点，便于运行人员对压板的漏投、误投及变化情况直观、醒目。（5）保护屏分隔线的要求：a、对于只有一套保护，不同层压板之间使用红线区分，红线分隔线需到头。第3页共8页b、对于同屏多套保护，不同套保护之间采用红线分割线需到头，同套保护不同层压板之间使用红线区分，红线分隔线不到头。（以最左、最右侧压板为界）（6）保护压板的设备名称标识的要求：a、对于只有一套或同行二套保护，设备名称贴在左侧；b、对于同列二套保护，设备名称贴在左、右侧；（7）压板摆放标准：a、正常投入压板：此压板应与连接端子接触良好；b、退出运行压板：此压板应与连接端子至45度角，且压板放置在连接端子的左侧；c、备用压板：取下该压板连接片（除部分压板连片无法取下外）。（见图七、八）3、标识的要求：（1）字体：宋体；（2）字号：以四号为准，进行逐步缩放；（3）红圆点：直径0.8cm，与压板上端平行；（4）分隔线：0.5cm，用红线区分；（5）位置：a、若有专用的标签定位槽的，标识应贴在定位槽内；b、若缺少专用的标签定位槽的，标识应贴在指示灯与压板下方2cm。（见图九、十）图七：退出运行保护压板标准摆放图八：备用保护压板标准摆放第4页共8页图九：一套保护装置的压板标准标识图十：多套保护装置的压板标准标识二、保护装置（或站用变）等设备的操作说明：1、操作说明的基本原则：以简单、扼要的操作步骤为主。（1）保护装置操作说明基本要求：A、面板信...
