发动机拆装实习报告(精)VIP免费

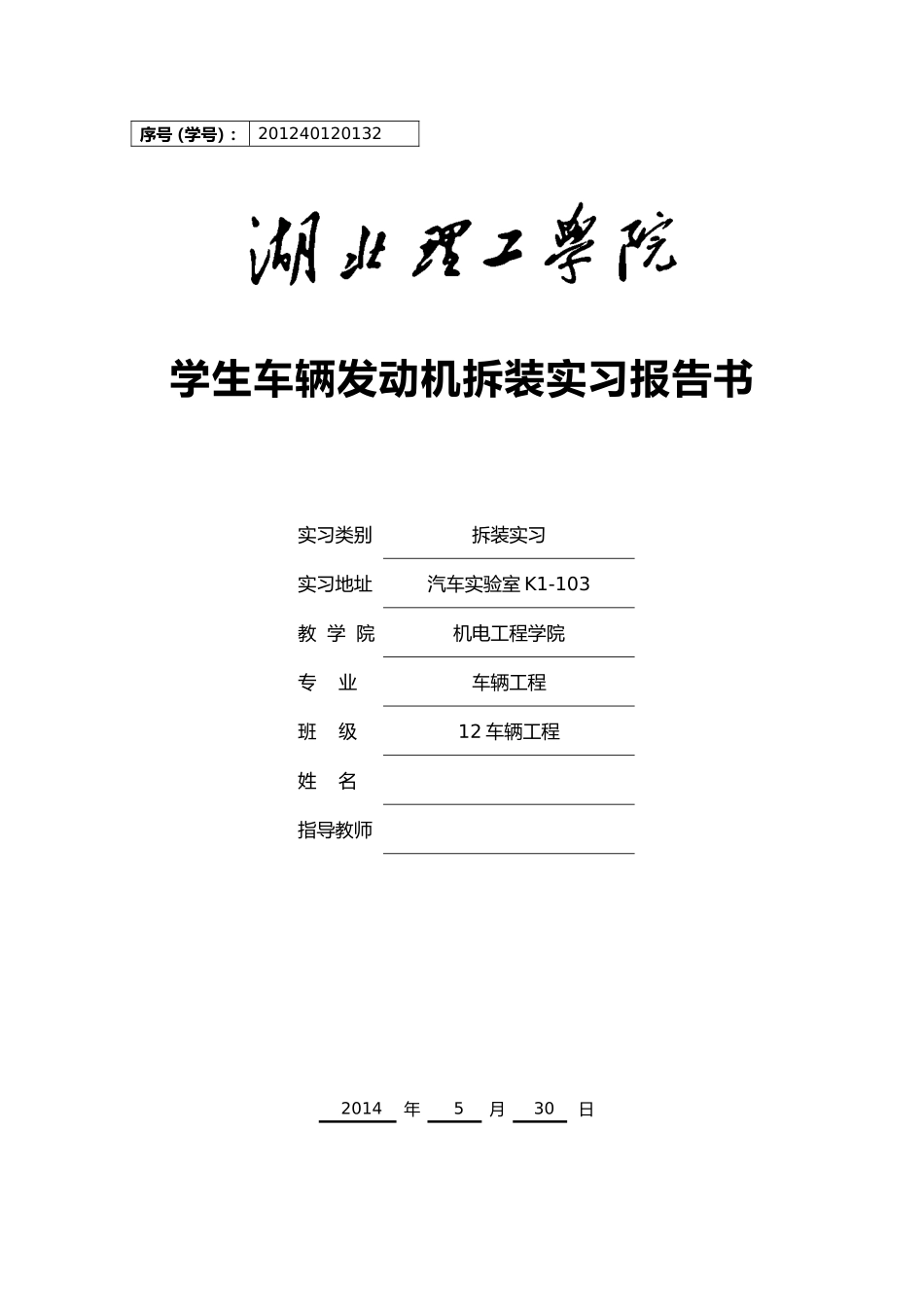

发动机拆装实习报告(精)_第1页
1/9

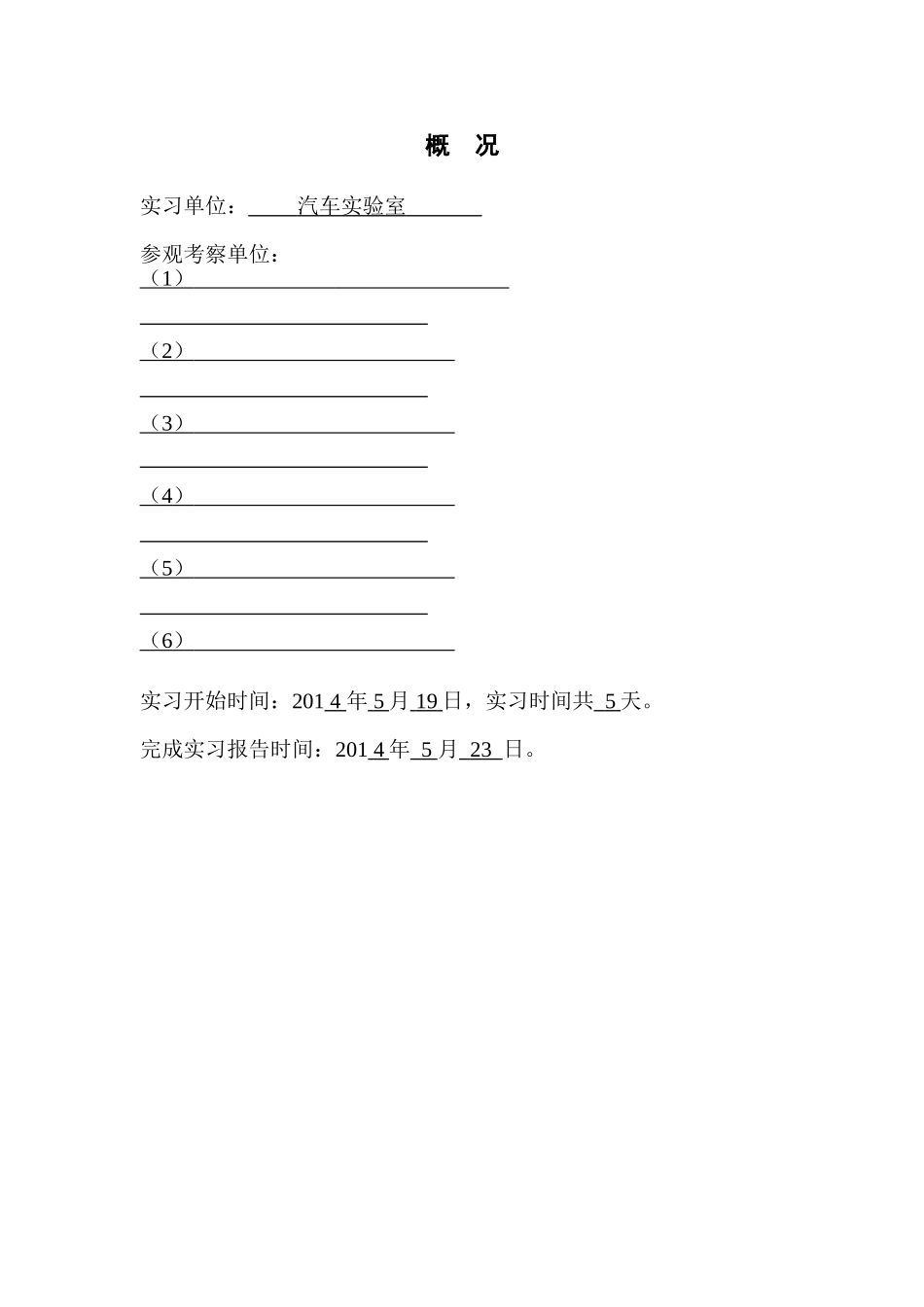

发动机拆装实习报告(精)_第2页
2/9

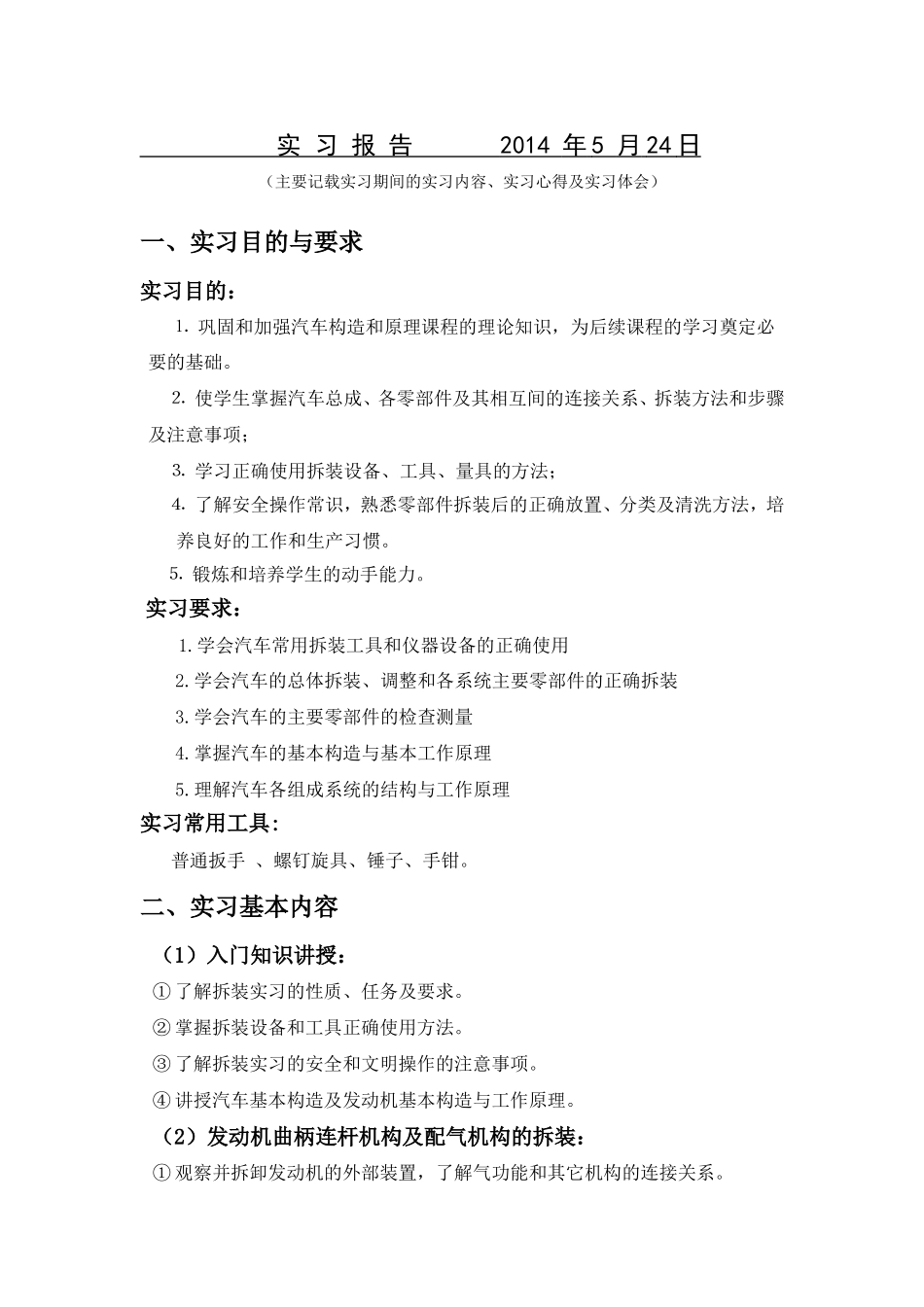

发动机拆装实习报告(精)_第3页
3/9
序号(学号):201240120132学生车辆发动机拆装实习报告书实习类别拆装实习实习地址汽车实验室K1-103教学院机电工程学院专业车辆工程班级12车辆工程姓名指导教师2014年5月30日概况实习单位:汽车实验室参观考察单位:(1)(2)(3)(4)(5)(6)实习开始时间:2014年5月19日,实习时间共5天。完成实习报告时间:2014年5月23日。实习报告2014年5月24日(主要记载实习期间的实习内容、实习心得及实习体会)一、实习目的与要求实习目的:⒈巩固和加强汽车构造和原理课程的理论知识,为后续课程的学习奠定必要的基础。⒉使学生掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项;⒊学习正确使用拆装设备、工具、量具的方法;⒋了解安全操作常识,熟悉零部件拆装后的正确放置、分类及清洗方法,培养良好的工作和生产习惯。⒌锻炼和培养学生的动手能力。实习要求:1.学会汽车常用拆装工具和仪器设备的正确使用2.学会汽车的总体拆装、调整和各系统主要零部件的正确拆装3.学会汽车的主要零部件的检查测量4.掌握汽车的基本构造与基本工作原理5.理解汽车各组成系统的结构与工作原理实习常用工具:普通扳手、螺钉旋具、锤子、手钳。二、实习基本内容(1)入门知识讲授:①了解拆装实习的性质、任务及要求。②掌握拆装设备和工具正确使用方法。③了解拆装实习的安全和文明操作的注意事项。④讲授汽车基本构造及发动机基本构造与工作原理。(2)发动机曲柄连杆机构及配气机构的拆装:①观察并拆卸发动机的外部装置,了解气功能和其它机构的连接关系。②按顺序拆卸气缸盖、活塞组、气门组、凸轮轴、曲轴等曲柄连杆机构和配气机构,认识其名称、作用、工作原理和连接关系,然后按技术要求装复,并注意正时齿轮记号、连杆、活塞的标记等,以保证正确安装。③在拆卸过程中了解润滑油路和冷却水的循环水路。(3)发动机燃料供给系的拆装:①观察发动机燃料系的组成,了解总成名称、作用和连接关系。②拆装燃油滤清器总成,了解其结构和工作过程。(4)发动机冷却系、润滑系总成:①拆装水泵,了解其结构、零件名称和工作原理。②拆装机油泵,了解其结构、零件名称和工作原理。③拆装机油滤清器,了解其结构、零件名称、工作原理和滤清油路。(5)发动机主要零部件的测绘:1.每组测绘一件发动机的主要零部件。2.用cad绘制测绘的零部件,要求标柱尺寸及零部件名称和材质。(6)装复发动机总成:根据拆装过程按要求装复发动机,装复过程中要求注意安装顺序、每个螺栓的紧固力矩及装配间隙的调整等。(7)实习教学的基本要求与考核:每8~9人为一组,合作拆装一台发动机;成套的拆装工具一套;各种测量具齐全教学要求:1.遵守安全操作规程,避免不安全事故的发生2.独立完成各机构、总成、机件的拆装,掌握它们相互间的装配关系及调整方法。3.熟悉各机构装置机件名称、作用和结构特点。了解所拆装机械的性能,零部件设计原理。4.测绘关键零部件的图。三、实习过程在老师的安排下,我们组个人一组进行发动机的拆装,然卸下分电器等外部零部件,拆下电动机和发电机等组件。然后拆下进,排气只管,卸下气缸罩,然后把两侧的汽油泵以及节温器,这样发动机外部组件基本拆卸完毕。1、拆卸机体组件1)拆下气缸盖固定螺钉,注意螺钉应从两端向中间交叉旋松并卸下螺钉。2)抬下气缸盖。3)取下气缸垫,注意气缸垫的安装朝向。4)翻转发动机,拆卸油底壳固定螺钉(注意螺钉也应从两端向中间旋松)。拆下油底壳和油底壳密封垫。5)旋松机油粗滤清器固定螺钉,拆卸机油滤清器、机油泵链轮和机油泵。图(1)2、拆卸发动机活塞连杆组1)转动曲轴,使发动机1、4缸活塞处于下止点。2)分别拆卸1、4缸的连杆的紧固螺母,去下连杆轴承盖,注意连杆配对记号,并按顺序放好。3)用橡胶锤或锤子木柄分别推出1缸的活塞连杆组件,用手在气缸出口接住并取出活塞连杆组件,注意活塞安装方向。4)将连杆轴承盖,连杆螺栓,螺母按原位置装回,不同缸的连杆不能互相调换。图(2)3、凸轮轴的安装(1)在安装进气凸轮轴到右边气缸盖上之前,在凸轮轴的轴向部分涂以多功能润滑脂。(2)按下列步骤安装进气凸轮轴...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

发动机拆装实习报告(精)
