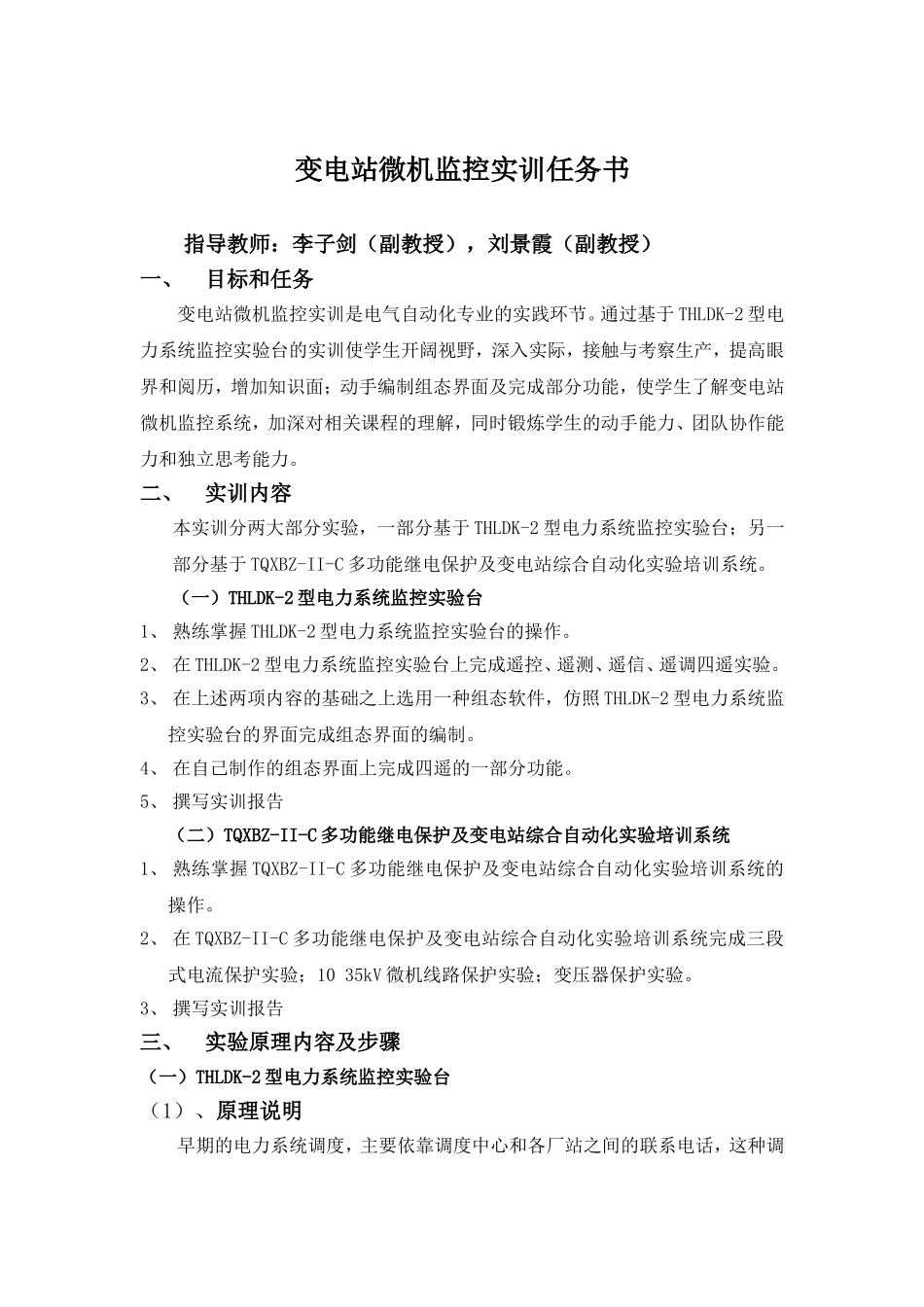

变电站微机监控实训任务书指导教师：李子剑（副教授），刘景霞（副教授）一、目标和任务变电站微机监控实训是电气自动化专业的实践环节。通过基于THLDK-2型电力系统监控实验台的实训使学生开阔视野，深入实际，接触与考察生产，提高眼界和阅历，增加知识面；动手编制组态界面及完成部分功能，使学生了解变电站微机监控系统，加深对相关课程的理解，同时锻炼学生的动手能力、团队协作能力和独立思考能力。二、实训内容本实训分两大部分实验，一部分基于THLDK-2型电力系统监控实验台；另一部分基于TQXBZ-II-C多功能继电保护及变电站综合自动化实验培训系统。（一）THLDK-2型电力系统监控实验台1、熟练掌握THLDK-2型电力系统监控实验台的操作。2、在THLDK-2型电力系统监控实验台上完成遥控、遥测、遥信、遥调四遥实验。3、在上述两项内容的基础之上选用一种组态软件，仿照THLDK-2型电力系统监控实验台的界面完成组态界面的编制。4、在自己制作的组态界面上完成四遥的一部分功能。5、撰写实训报告（二）TQXBZ-II-C多功能继电保护及变电站综合自动化实验培训系统1、熟练掌握TQXBZ-II-C多功能继电保护及变电站综合自动化实验培训系统的操作。2、在TQXBZ-II-C多功能继电保护及变电站综合自动化实验培训系统完成三段式电流保护实验；1035kV微机线路保护实验；变压器保护实验。3、撰写实训报告三、实验原理内容及步骤（一）THLDK-2型电力系统监控实验台（1）、原理说明早期的电力系统调度，主要依靠调度中心和各厂站之间的联系电话，这种调度手段，信息传递的速度慢，且调度员对信息的汇总、分析、费时、费工，它与电力系统中正常工作的快速性和出现故障的瞬时性相比，调度实时性差。电力系统采用远动技术后，厂站端的远动装置实时地向调度中心的装置传送遥测和遥信信息，这些信息能直观地显示在调度中心的屏幕显示器上和调度模拟屏上，使调度员随时看到系统的实时运行参数和系统运行方式，实现对系统运行状态的有效监视。在需要的时候，调度员可以在调度中心操作，完成向厂站中的装置传送遥控或遥调命令。由于远动装置中信息的生成，传输和处理速度非常快适应了电力系统对调度工作的实时性要求，使电力系统的调度管理工作进入了自动化阶段。调度自动化系统中的远动系统由远动主站、远方终端RTU和通道组成。远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电力系统运行的实时参数2）遥信：采集并传送电力系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中心发出改变运行设备状况的命令4）遥调：从调度中心发出命令实现远方调整发电厂或变电站的运行参数本实验平台上，可完成的四遥功能见表3-21。表3-21远动类型信息名称遥测线路有功、无功功率或电流变压器有功、无功功率发电机有功、无功功率母线电压（电压控制点）频率（每一个可解列部分）发电机组功率角遥信断路器分、合闸状态变压器分接头位置发电机并、解列运行状态遥控断路器分、合闸发电机开、停机控制遥调发电机组功率调整发电机组电压调整变压器分接头位置选择1、遥信、遥测与电力系统远程监视电力系统的遥信遥测是由安装在发电厂和变电站的远动终端（RTU）负责采集电力系统运行的实时参数，并借助远动信道将其传送到调度中心的。电力系统运行的实时参数有：发电机出力，母线电压，线路有功和无功负荷，断路器的状态信息等。在本实验中，RTU的信息采集功能由微机励磁调节器、微机调速器和智能电力监测仪承担远动信道用有线通信信道来模拟，通信方式采用问答式（Polling）方式，调度中心的计算机负责管理调度自动化功能。采用面向对象的人机交互界面，通过鼠标点击查询远方厂站实时参数并自动检测和报告断路器变位和模拟量越限。2、遥控遥调与电力系统远程控制和调整电力系统中的遥控遥调过程是：厂站RTU接受并执行调度中心的调度员从主站发来的命令，完成对断路器的分、合闸操作，实现发电机组的有功出力或无功出力的调整。本实验系统中，安装在THLDK-2型电力系统监控实验台内的PLC执行遥控功能THLZD-2型控制柜内的微机励磁调节器和微机调速器接受调度中心通过通信网发来的命令，执行遥调功能。3、...
