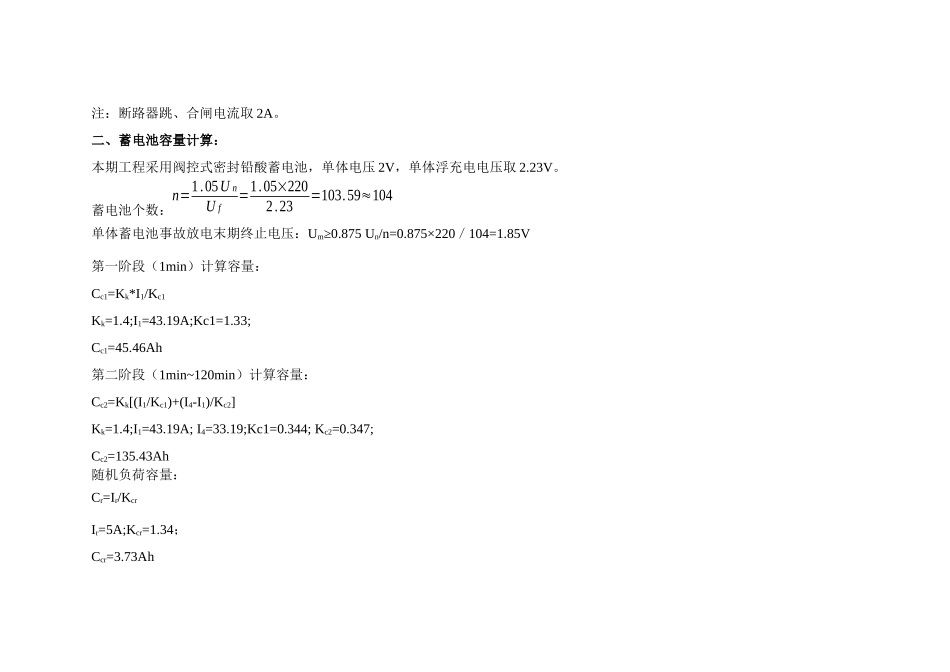

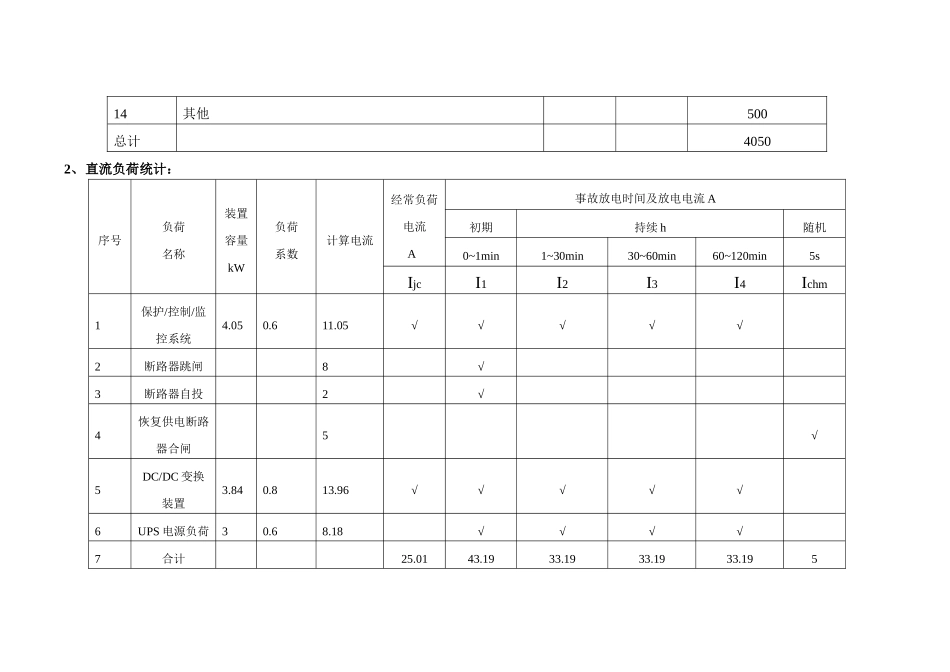

附件：蓄电池容量计算一、站内负荷统计1、保护、控制、监控系统负荷统计：序号设备单位数量直流负荷（W）1110kV线路保护测控屏面44×2×50=4002110kV母联保护测控屏面12×50=1003110kV母线保护屏面11×50=504主变保护屏面22×5×50=5005主变测控屏面22×4×50=4006公用测控屏面13×50=1507110kV母线测控屏面11×50=100835kV及10kV母线测控屏面12×50=1009故障录波屏面12×50=10010时钟同步屏面12×50=10011远动通信装置屏面16×50=3001235kV保护测控设备台88×50=4001310kV保护测控设备台1717×50=85014其他500总计40502、直流负荷统计：序号负荷名称装置容量kW负荷系数计算电流经常负荷电流A事故放电时间及放电电流A初期持续h随机0~1min1~30min30~60min60~120min5sIjcI1I2I3I4Ichm1保护/控制/监控系统4.050.611.05√√√√√2断路器跳闸8√3断路器自投2√4恢复供电断路器合闸5√5DC/DC变换装置3.840.813.96√√√√√6UPS电源负荷30.68.18√√√√7合计25.0143.1933.1933.1933.195注：断路器跳、合闸电流取2A。二、蓄电池容量计算：本期工程采用阀控式密封铅酸蓄电池，单体电压2V，单体浮充电电压取2.23V。蓄电池个数：n=1.05UnUf=1.05×2202.23=103.59≈104单体蓄电池事故放电末期终止电压：Um≥0.875Un/n=0.875×220／104=1.85V第一阶段（1min）计算容量：Cc1=Kk*I1/Kc1Kk=1.4;I1=43.19A;Kc1=1.33;Cc1=45.46Ah第二阶段（1min~120min）计算容量：Cc2=Kk[(I1/Kc1)+(I4-I1)/Kc2]Kk=1.4;I1=43.19A;I4=33.19;Kc1=0.344;Kc2=0.347;Cc2=135.43Ah随机负荷容量：Cr=Ir/KcrIr=5A;Kcr=1.34；Ccr=3.73Ah蓄电池计算容量Cc2+Ccr=139.16Ah，选择容量200Ah。三、充电装置选择按满足蓄电池均衡充电要求，蓄电池充电时仍对经常负荷供电。Ir=1.25I10+Ijc=1.25×20+25.01=50.01AN=52.33/20+1≈3取：充电模块额定电流20A；铅酸蓄电池10小时放电率电流I10=0.1C10=20A；按1块备用充电模块考虑，本期工程配置4块20A高频充电模块。四、蓄电池回路电缆截面选择（1）按载流量计算：Ipc≥I1=110AIpc：电缆允许载流量（A）;I1：回路长期工作计算电流（A），取事故停电2h蓄电池放电率电流5.5I10=110A（1）按回路电压降计算：Sc=ρ2LI1ΔU=0.0184×2×5×1102.2=9.2mm2Sc电缆截面（mm2）ρ电阻系数，铜导体ρ=0.0184Ω·mm2/mL电缆长度△U回路允许电压降，取10%×220=2.2V经查表，ZR-VV22-1.0kV-2×25mm2电缆直埋敷设时允许载流量为129A，故本期工程蓄电池回路电缆截面选择此型号电缆。
