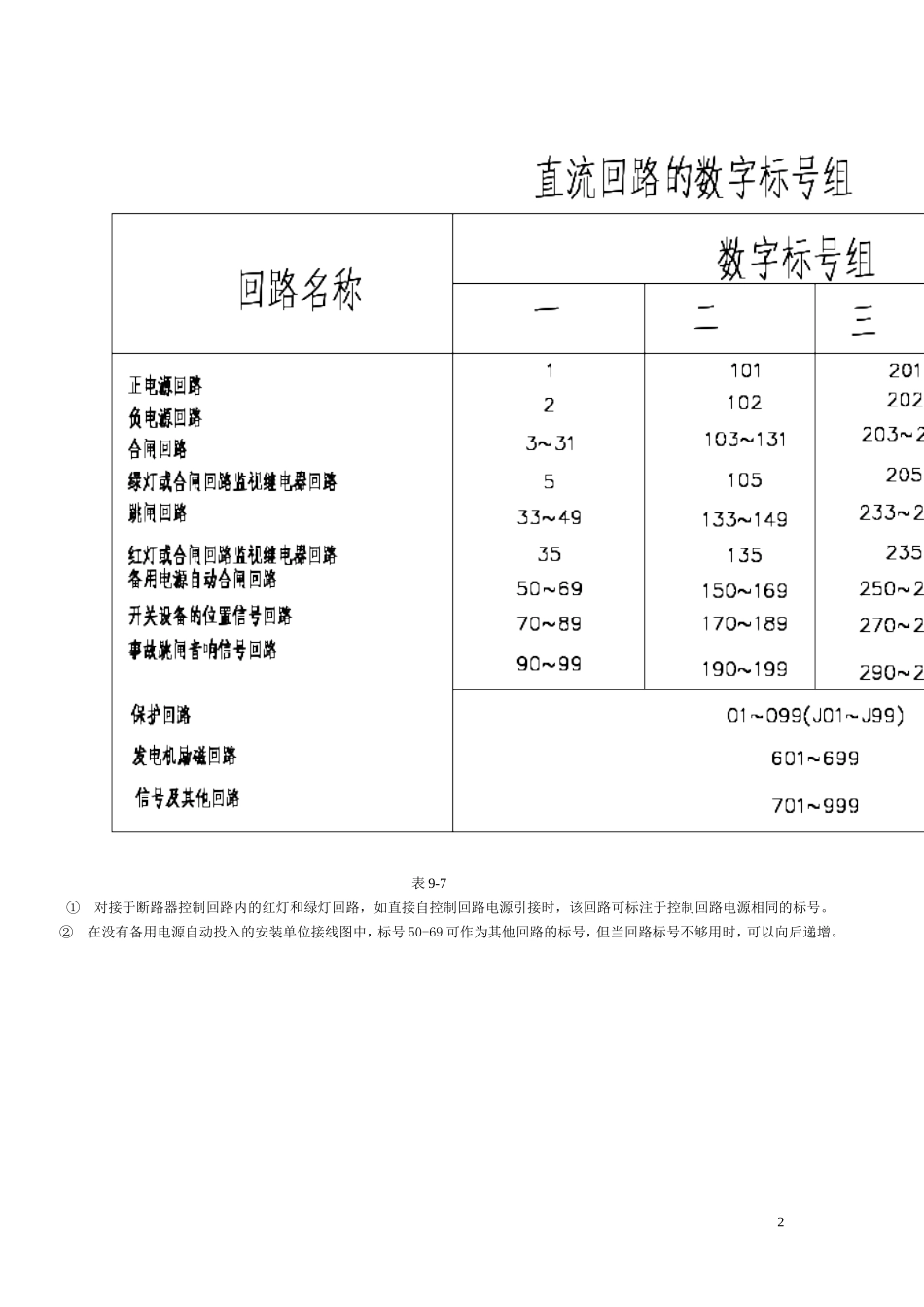

变电站一次部分设计与开发一、展开接线图中的回路编号二次安装接线图是供二次回路安装用的施工图纸。如果控制屏以及继电保护屏是由制造厂配装，则订货时必须向制造厂提供以下原始资料：即二次回路展开接线图、屏面布置图和端子排图。制造厂根据这些原始资料进行备料及绘制屏面开孔加工图及屏背面接线图。屏面布置图和屏背面接线图是装配屏所必须的，而展开接线图又是制造厂设计屏的加工装配图纸及出厂试验所必须的。成品出厂时，制造厂向订货者连同产品一起提供屏背面接线图。这是厂家供给的很重要的原始图纸。是现场安装校验及运行检修所不可缺少的重要资料。为了便于安装施工和在投入运行后进行维护检修，在展开接线图中应进行回路编号。编号应该做到：1.根据编号能了解该回路的用途；2.根据编号进行正确的连接。下面介绍国内应用较广的一种编号方法。回路编号由三个及以下的数字组成，对于交流电路，为了区分相别，在数字前面还加上A、B、C、N等文字符号。对于不同用途的回路规定了编号数字的范围，对于一些比较重要的常见回路（例如直流正、负电源回路，跳、合闸回路)都给予了固定的编号。二次回路的编号，根据等电位原则进行。就是在电气回路中接于一点的全部导线都用同一个编号表示。当回路进过开关或继电器触点等隔开后，因为在触点断开时触点两端已不是等电位，所以应给予不同的编号。直流回路的数字标号组见表9-7。表中文字一~四表示四个标号组，每一组由于一对熔断器引下的控制回路编号，例如对于三绕组变压器，每一恻装一台断路器，其符号分别为QF1、QF2、和QF3，则对每一台断路器的控制回路应取相对应的编号。例如对QF1取101~109，对QF2取201~299，对QF3取301~399。直流回路编号方法为：先从正电源出发，以奇数顺序编号，直到最后一个又压降的元件为止。如果最后一个有压降的元件飞后面不是直接连在负极上，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的结点为止。在具体工程中，并不需要队二次回路展开图中的每一个结点都进行回路编号，而只对引至端子排上的回路加以编号即可。在同一屏上互相连接的设备，在屏背面接线图中有相应的标志方法。交流回路数字标号组如表9-8所示。电流互感器及电压互感器二次回路编号是按一次接线中电流互感器与电压互感器的编号相对来分组的。例如在一条线路上装两组电流互感器，其中：一组供继电保护用，取符号为TA1；另一组供测量表计用，取符号为TA2。则对TA1的二次回路编号应取A411~A419、B411~419、C411~C419和N411~N419，队TA2的二次回路编号应取A421~429、B421~B429、C421~C429和N421~N429，余类推。交流电流与电压回路的编号不分奇数与偶数，从电源处开始按顺序编号。虽然对每只电流互感器只给9个号码，但一般情况下已足够用。展开图中的小母线用粗线条表示，并注以文字符号，在控制和信号回路中的一些辅助小母线和交流电压小母线，除文字符号外，还给予固定的数字编号。常见小母线的文字符号和数字编号见附录3。1表9-7①对接于断路器控制回路内的红灯和绿灯回路，如直接自控制回路电源引接时，该回路可标注于控制回路电源相同的标号。②在没有备用电源自动投入的安装单位接线图中，标号50-69可作为其他回路的标号，但当回路标号不够用时，可以向后递增。2表9-834二、屏面布置图屏面布置图是决定屏上各个设备的排列位置及相互间距离尺寸的图纸，要求一定的比例绘制。目前国内应用较广的有以下几种屏：（1）控制屏台。此种屏除直立屏以外，还在屏前带有桌式控制台。屏与台在结构上连在一起。屏正面布置测量表计和信号光字牌，以便于观察。桌面上布置模拟接线、控制开关以及位置信号灯等。台的正立面可布置各种调节手轮。此种控制屏台主要用于发电厂内，安装在主控制室的主环（前排）正面，作为发电机、主变压器、母线联络断路器及母线分段断路器的控制屏用。屏高2360mm,宽800mm,深500mm，台面长875mm，倾斜角15°，型号为PTK—1型（目前不同厂家生产的型号有所区别），如图9—（a）所示。当控制室主环正面屏台数超过七块时，一般采用弧形布置方式。弧形半径有8m和12m两种。（2...
