发动机喷油器性能检测实验VIP免费

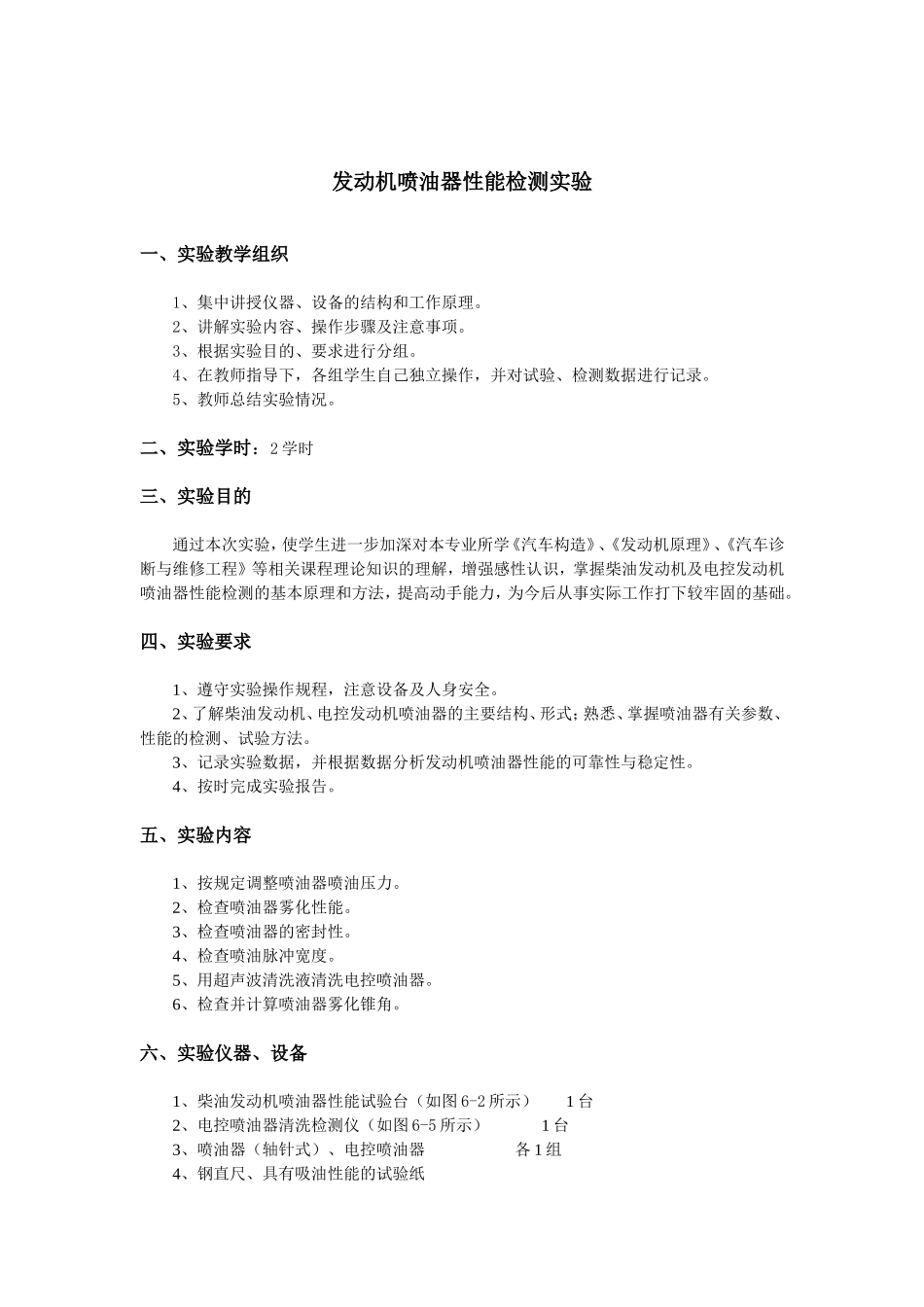

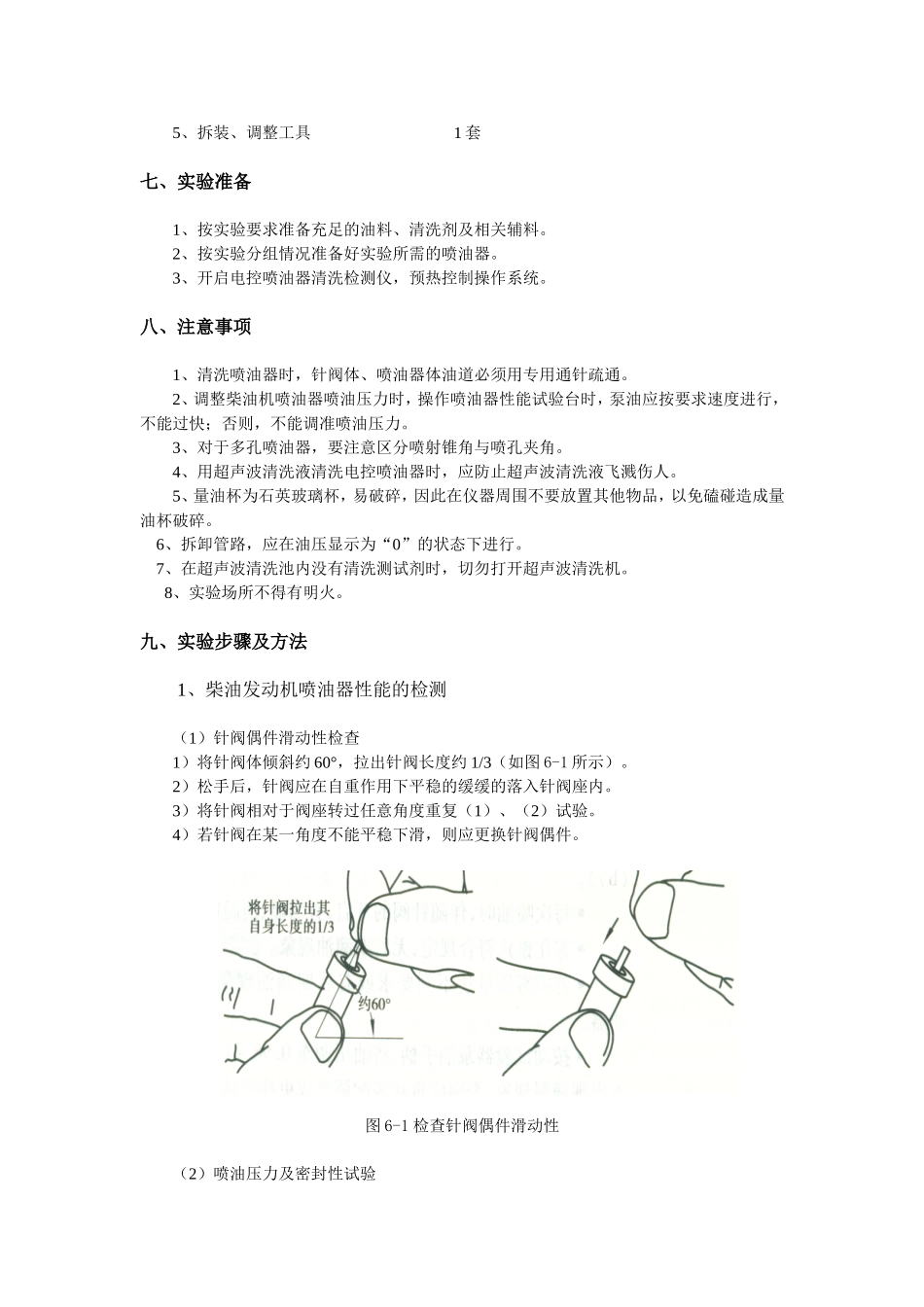

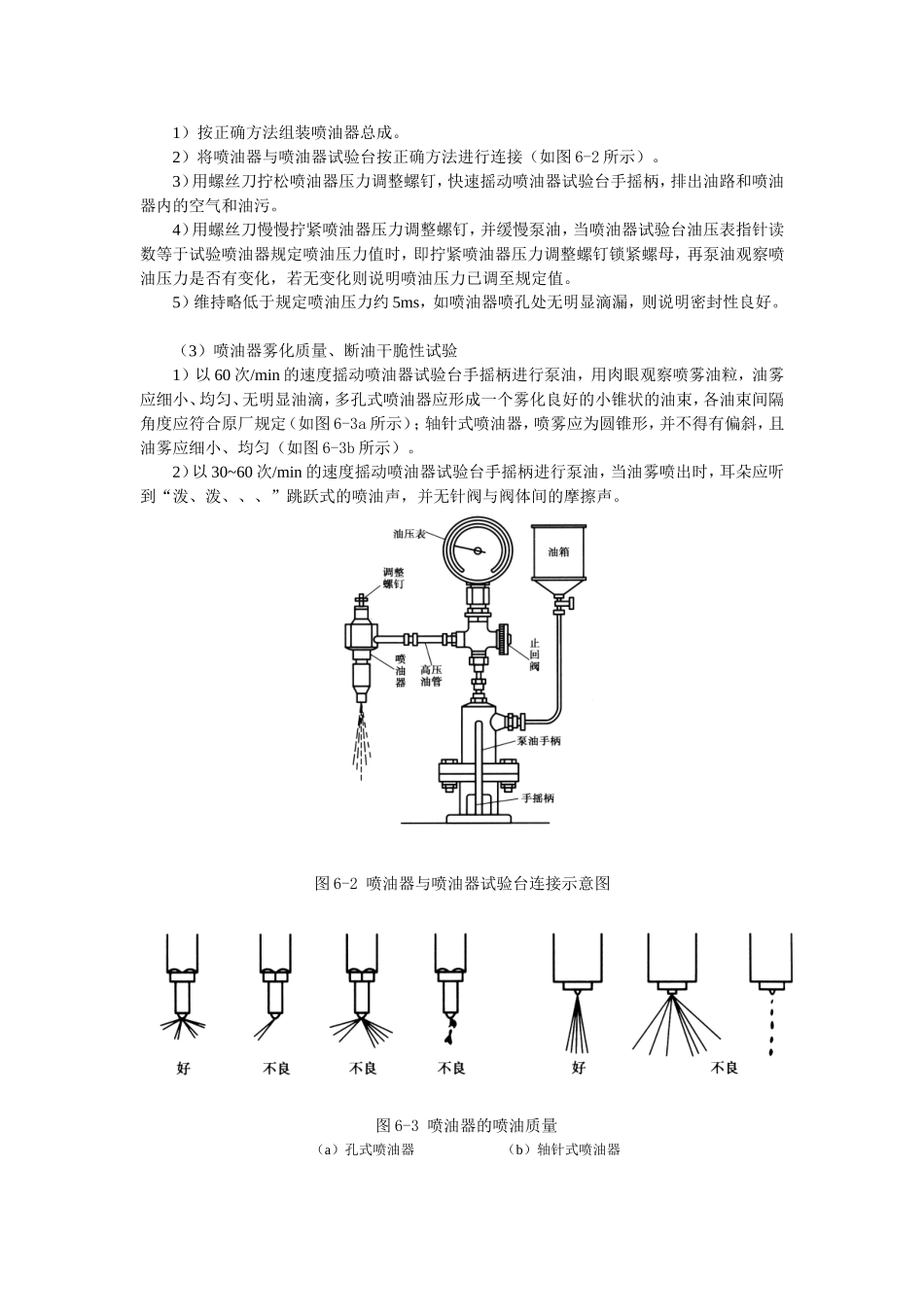

发动机喷油器性能检测实验一、实验教学组织1、集中讲授仪器、设备的结构和工作原理。2、讲解实验内容、操作步骤及注意事项。3、根据实验目的、要求进行分组。4、在教师指导下，各组学生自己独立操作，并对试验、检测数据进行记录。5、教师总结实验情况。二、实验学时：2学时三、实验目的通过本次实验，使学生进一步加深对本专业所学《汽车构造》、《发动机原理》、《汽车诊断与维修工程》等相关课程理论知识的理解，增强感性认识，掌握柴油发动机及电控发动机喷油器性能检测的基本原理和方法，提高动手能力，为今后从事实际工作打下较牢固的基础。四、实验要求1、遵守实验操作规程，注意设备及人身安全。2、了解柴油发动机、电控发动机喷油器的主要结构、形式；熟悉、掌握喷油器有关参数、性能的检测、试验方法。3、记录实验数据，并根据数据分析发动机喷油器性能的可靠性与稳定性。4、按时完成实验报告。五、实验内容1、按规定调整喷油器喷油压力。2、检查喷油器雾化性能。3、检查喷油器的密封性。4、检查喷油脉冲宽度。5、用超声波清洗液清洗电控喷油器。6、检查并计算喷油器雾化锥角。六、实验仪器、设备1、柴油发动机喷油器性能试验台（如图6-2所示）1台2、电控喷油器清洗检测仪（如图6-5所示）1台3、喷油器（轴针式）、电控喷油器各1组4、钢直尺、具有吸油性能的试验纸5、拆装、调整工具1套七、实验准备1、按实验要求准备充足的油料、清洗剂及相关辅料。2、按实验分组情况准备好实验所需的喷油器。3、开启电控喷油器清洗检测仪，预热控制操作系统。八、注意事项1、清洗喷油器时，针阀体、喷油器体油道必须用专用通针疏通。2、调整柴油机喷油器喷油压力时，操作喷油器性能试验台时，泵油应按要求速度进行，不能过快；否则，不能调准喷油压力。3、对于多孔喷油器，要注意区分喷射锥角与喷孔夹角。4、用超声波清洗液清洗电控喷油器时，应防止超声波清洗液飞溅伤人。5、量油杯为石英玻璃杯，易破碎，因此在仪器周围不要放置其他物品，以免磕碰造成量油杯破碎。6、拆卸管路，应在油压显示为“0”的状态下进行。7、在超声波清洗池内没有清洗测试剂时，切勿打开超声波清洗机。8、实验场所不得有明火。九、实验步骤及方法1、柴油发动机喷油器性能的检测（1）针阀偶件滑动性检查1）将针阀体倾斜约60°，拉出针阀长度约1/3（如图6-1所示）。2）松手后，针阀应在自重作用下平稳的缓缓的落入针阀座内。3）将针阀相对于阀座转过任意角度重复（1）、（2）试验。4）若针阀在某一角度不能平稳下滑，则应更换针阀偶件。图6-1检查针阀偶件滑动性（2）喷油压力及密封性试验1）按正确方法组装喷油器总成。2）将喷油器与喷油器试验台按正确方法进行连接（如图6-2所示）。3）用螺丝刀拧松喷油器压力调整螺钉，快速摇动喷油器试验台手摇柄，排出油路和喷油器内的空气和油污。4）用螺丝刀慢慢拧紧喷油器压力调整螺钉，并缓慢泵油，当喷油器试验台油压表指针读数等于试验喷油器规定喷油压力值时，即拧紧喷油器压力调整螺钉锁紧螺母，再泵油观察喷油压力是否有变化，若无变化则说明喷油压力已调至规定值。5）维持略低于规定喷油压力约5ms，如喷油器喷孔处无明显滴漏，则说明密封性良好。（3）喷油器雾化质量、断油干脆性试验1）以60次/min的速度摇动喷油器试验台手摇柄进行泵油，用肉眼观察喷雾油粒，油雾应细小、均匀、无明显油滴，多孔式喷油器应形成一个雾化良好的小锥状的油束，各油束间隔角度应符合原厂规定（如图6-3a所示）；轴针式喷油器，喷雾应为圆锥形，并不得有偏斜，且油雾应细小、均匀（如图6-3b所示）。2）以30~60次/min的速度摇动喷油器试验台手摇柄进行泵油，当油雾喷出时，耳朵应听到“泼、泼、、、”跳跃式的喷油声，并无针阀与阀体间的摩擦声。图6-2喷油器与喷油器试验台连接示意图图6-3喷油器的喷油质量（a）孔式喷油器（b）轴针式喷油器（4）喷油器喷射锥角的试验1）将具有吸油性能的试验用纸置于喷油器喷孔正下方（如图6-4所示）。2）以60次/min的速度摇动喷油器试验台手摇柄进行泵油，待试验用纸趋于中心位置被冲出圆圈时，用钢直尺测量喷油器喷孔到试验用纸的距离H、圆圈直径d。...
