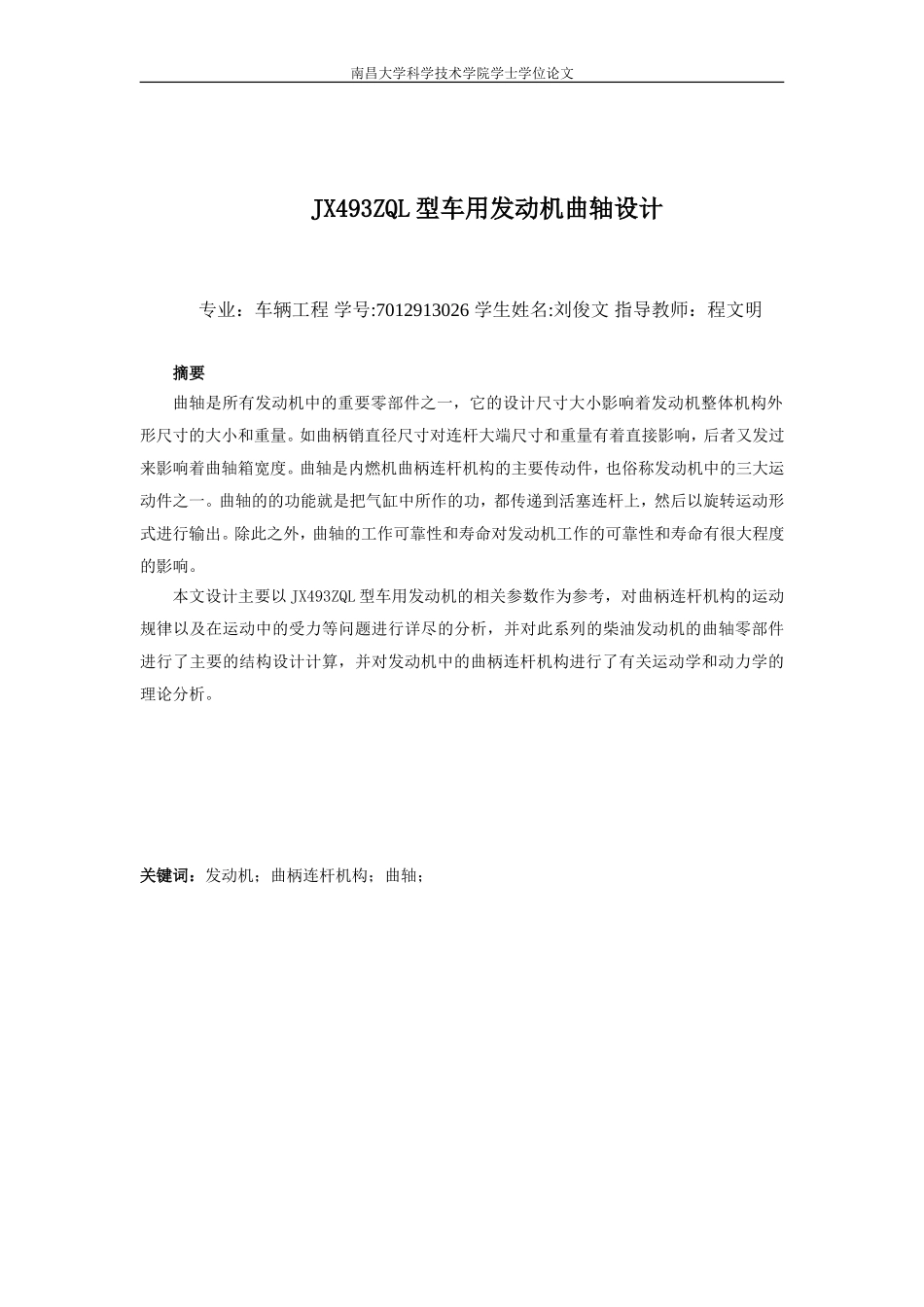

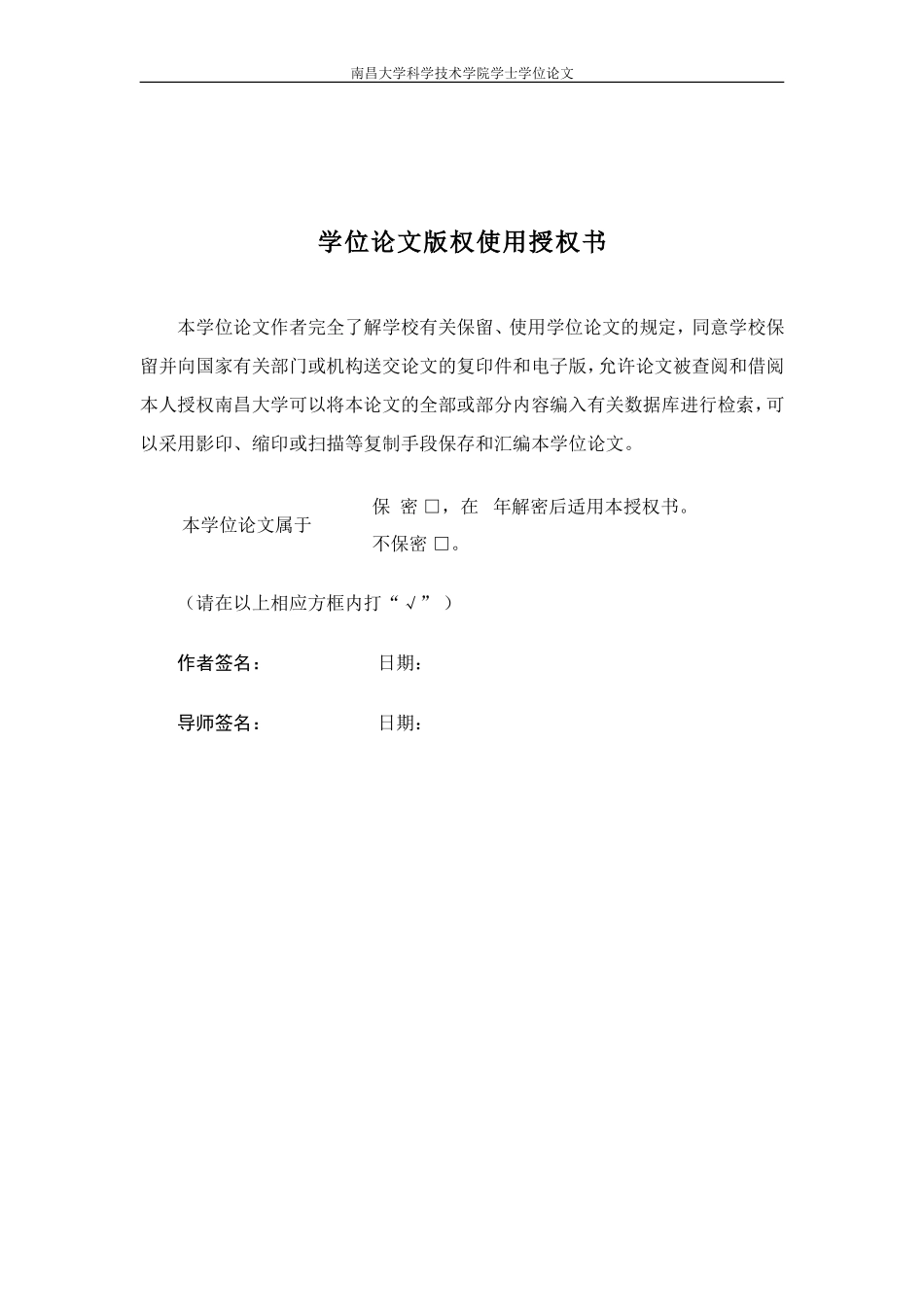

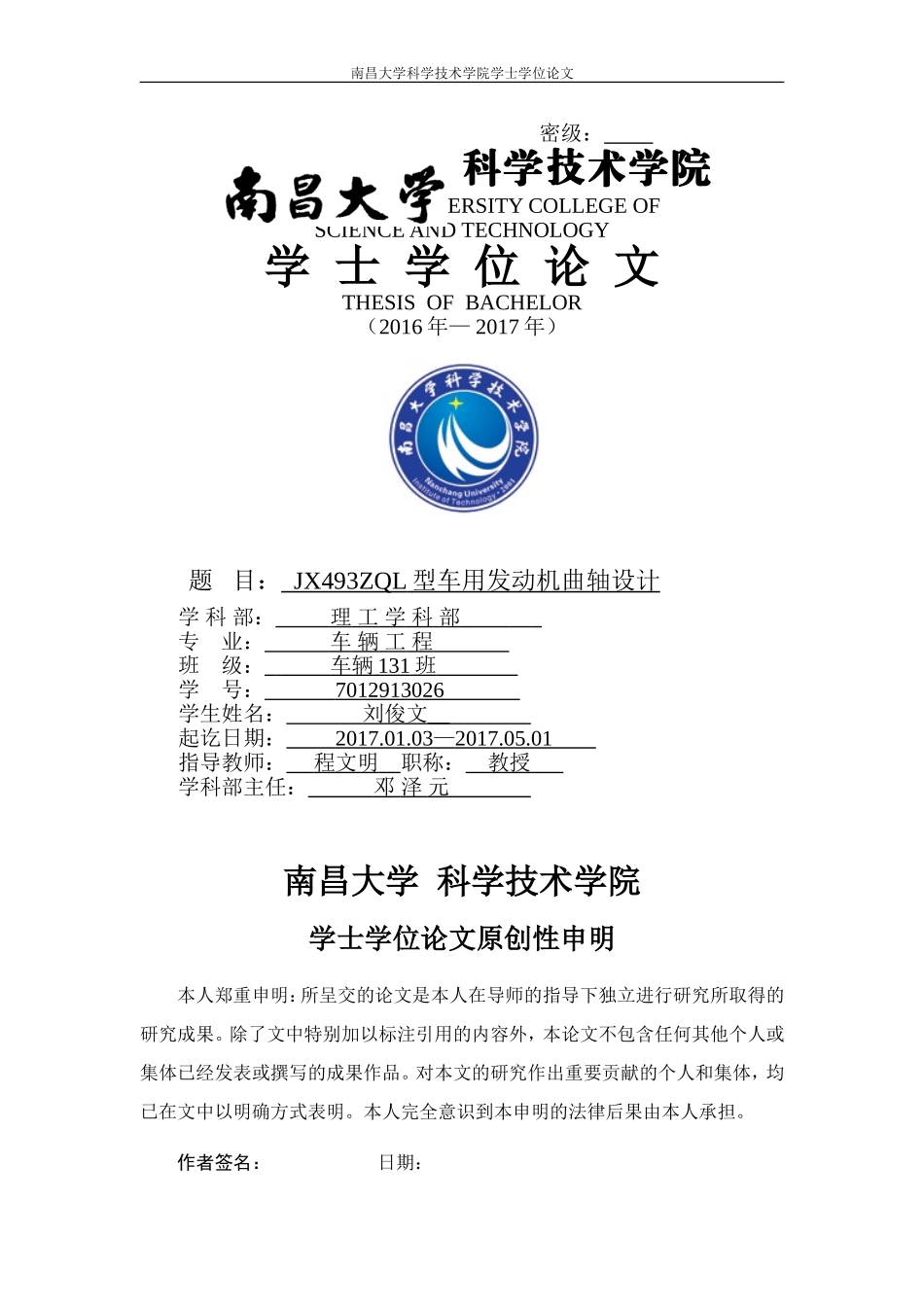

南昌大学科学技术学院学士学位论文密级:科学技术学院NANCHANGUNIVERSITYCOLLEGEOFSCIENCEANDTECHNOLOGY学士学位论文THESISOFBACHELOR(2016年—2017年)题目:JX493ZQL型车用发动机曲轴设计学科部:理工学科部专业:车辆工程班级:车辆131班学号:7012913026学生姓名:刘俊文__起讫日期:2017.01.03—2017.05.01指导教师:程文明职称:教授学科部主任:邓泽元南昌大学科学技术学院学士学位论文原创性申明本人郑重申明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究作出重要贡献的个人和集体,均已在文中以明确方式表明。本人完全意识到本申明的法律后果由本人承担。作者签名:日期:南昌大学科学技术学院学士学位论文学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅本人授权南昌大学可以将本论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。本学位论文属于保密□,在年解密后适用本授权书。不保密□。(请在以上相应方框内打“√”)作者签名:日期:导师签名:日期:南昌大学科学技术学院学士学位论文JX493ZQL型车用发动机曲轴设计专业:车辆工程学号:7012913026学生姓名:刘俊文指导教师:程文明摘要曲轴是所有发动机中的重要零部件之一,它的设计尺寸大小影响着发动机整体机构外形尺寸的大小和重量。如曲柄销直径尺寸对连杆大端尺寸和重量有着直接影响,后者又发过来影响着曲轴箱宽度。曲轴是内燃机曲柄连杆机构的主要传动件,也俗称发动机中的三大运动件之一。曲轴的的功能就是把气缸中所作的功,都传递到活塞连杆上,然后以旋转运动形式进行输出。除此之外,曲轴的工作可靠性和寿命对发动机工作的可靠性和寿命有很大程度的影响。本文设计主要以JX493ZQL型车用发动机的相关参数作为参考,对曲柄连杆机构的运动规律以及在运动中的受力等问题进行详尽的分析,并对此系列的柴油发动机的曲轴零部件进行了主要的结构设计计算,并对发动机中的曲柄连杆机构进行了有关运动学和动力学的理论分析。关键词:发动机;曲柄连杆机构;曲轴;南昌大学科学技术学院学士学位论文ABSTRACTCrankshaftisoneoftheimportantpartsofallengine,itsdesignsizealsoinfluencestheoveralldimensionsoftheenginesizeandweight.Suchasthecrankpindiametersizehaveadirectimpactontheconnectingrodbigendsizeandweight,whichinturnsentaffectsthewidthofthecrankcase.Thecrankshaftinternalcombustionenginecrankconnectingrodmechanismisthemaintransmissionparts,alsocommonlyknownasoneofthethreemovingpartsoftheengine.Thecrankshaftisthefunctionofthecylindermadeinthework,allispassedontothepistonconnectingrod,andoutputintheformofrotarymotion.Inaddition,theworkingreliabilityandlifeofenginecrankshaftworkingreliabilityandlifeexpectancyhasgreatinfluence.DesignedmainlyJX493ZQLtyperelatedparametersofvehicleenginesforreference,tothemovementruleofcrankconnectingrodmechanismandthedetailedanalysisoftheforceinthemovement,andthisseriesofdieselenginecrankshaftpartstocarryonthedesignandcalculationofmainstructure,andtheenginecrankconnectingrodmechanismofthekinematicsanddynamicsanalysisofthetheory.Keywords:Engine;Crankshaft-ConnectingRodMechanism;Thecrankshaft.南昌大学科学技术学院学士学位论文摘要.......................................................................ABSTRACT.......................................................................第一章绪论..................................................................11.1本课题的目的及意义..................................................11.2柴油机曲轴设计的背景.....
