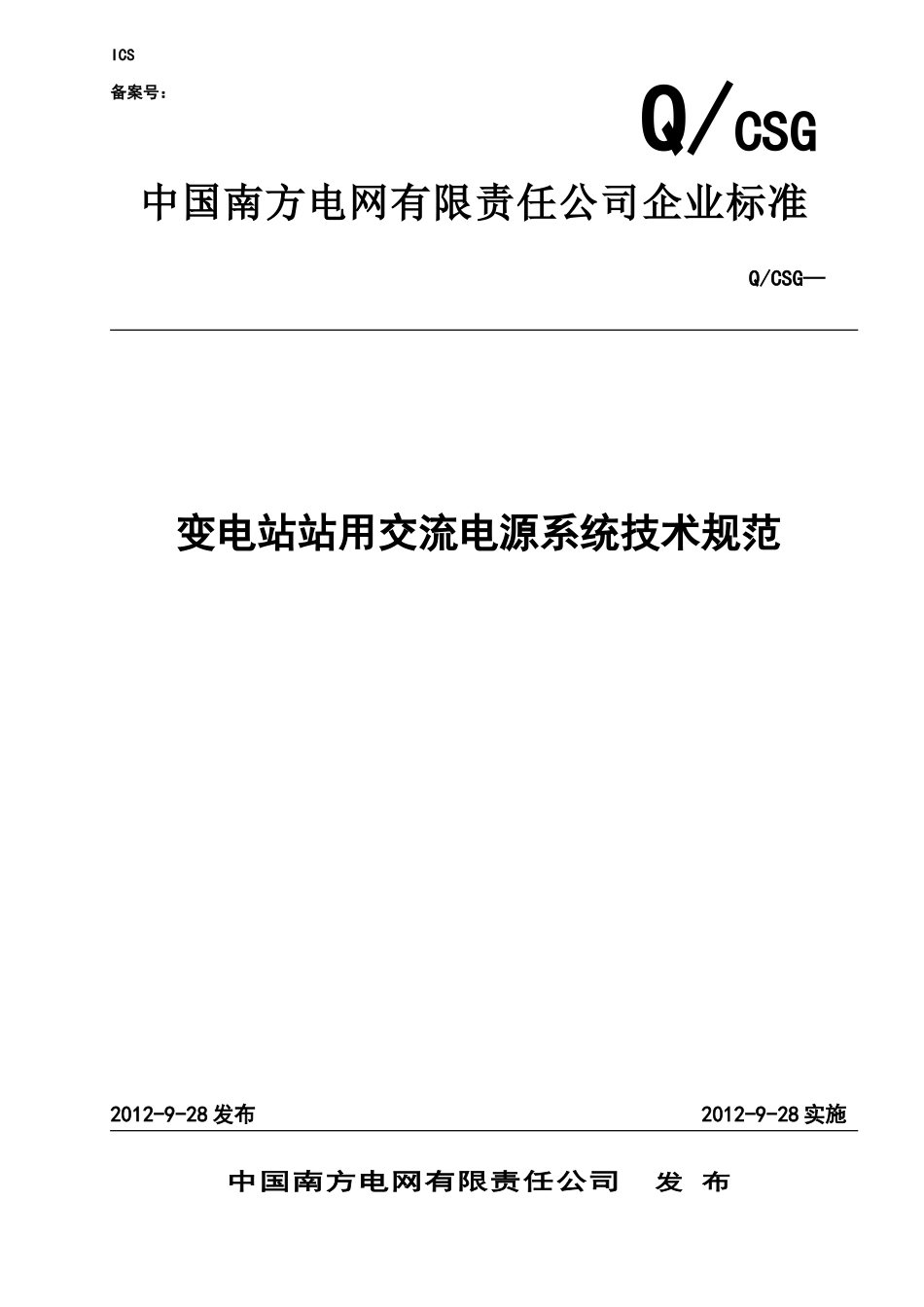

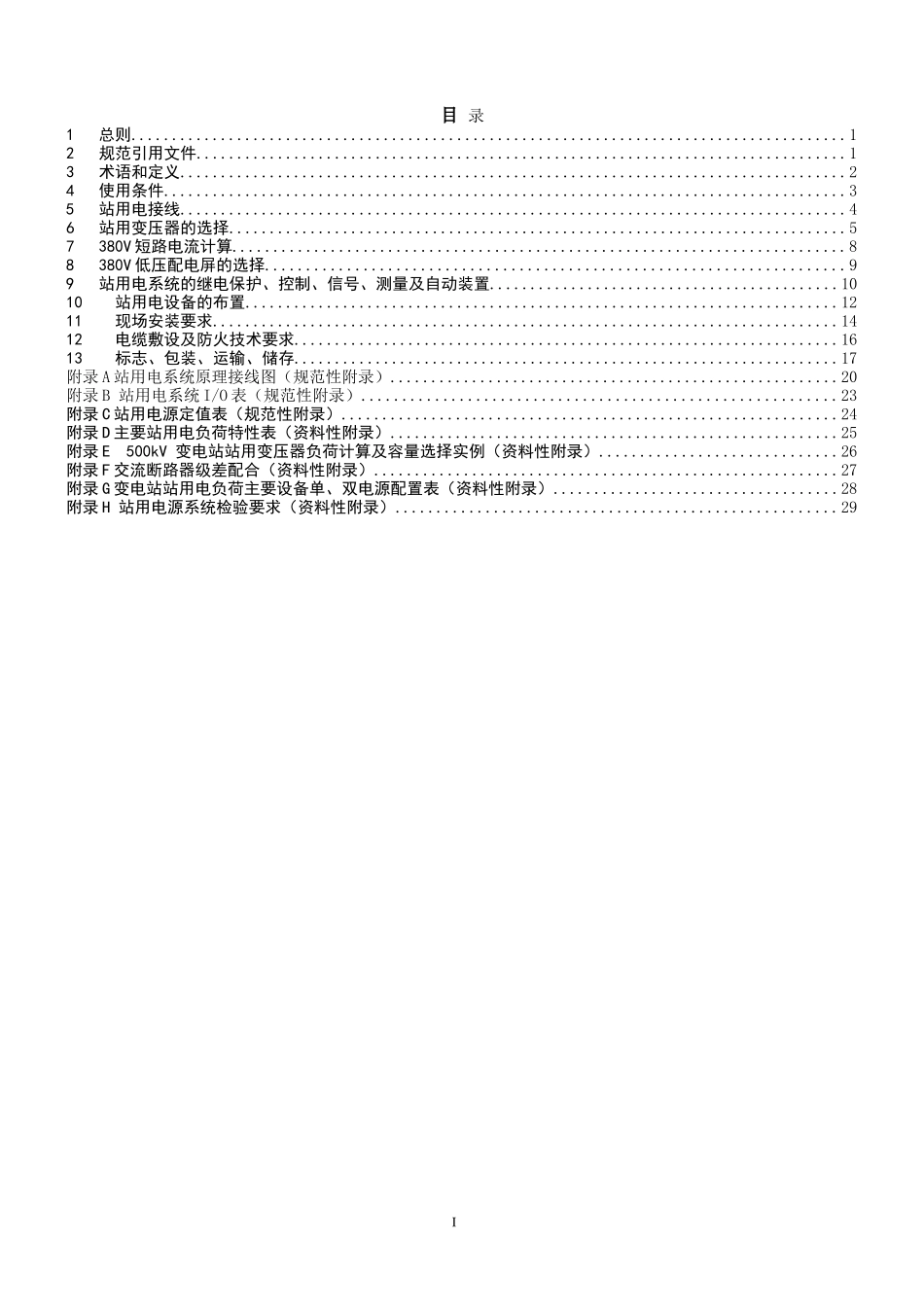

ICS备案号：Q/CSG中国南方电网有限责任公司企业标准Q/CSG—变电站站用交流电源系统技术规范2012-9-28发布2012-9-28实施中国南方电网有限责任公司发布目录1总则........................................................................................12规范引用文件................................................................................13术语和定义..................................................................................24使用条件....................................................................................35站用电接线..................................................................................46站用变压器的选择............................................................................57380V短路电流计算...........................................................................88380V低压配电屏的选择.......................................................................99站用电系统的继电保护、控制、信号、测量及自动装置...........................................1010站用电设备的布置.........................................................................1211现场安装要求.............................................................................1412电缆敷设及防火技术要求...................................................................1613标志、包装、运输、储存...................................................................17附录A站用电系统原理接线图（规范性附录）.......................................................20附录B站用电系统I/O表（规范性附录）..........................................................23附录C站用电源定值表（规范性附录）.............................................................24附录D主要站用电负荷特性表（资料性附录）.......................................................25附录E500kV变电站站用变压器负荷计算及容量选择实例（资料性附录）.............................26附录F交流断路器级差配合（资料性附录）.........................................................27附录G变电站站用电负荷主要设备单、双电源配置表（资料性附录）...................................28附录H站用电源系统检验要求（资料性附录）......................................................29IQ/CSG—前言变电站站用交流电源电系统为变电站的运行提供稳定可靠的低压交流电源，为规范站用交流电源系统的配置、设计、施工、验收，统一建设标准，提高其安全性和可管理性，特制定本规范。本规范由中国南方电网公司生产设备管理部提出、归口及解释。本规范主编单位：中国南方电网有限责任公司生产设备管理部。本规范参编单位：广东电网公司。本规范主要起草人：梅成林、陈曦、邓小玉、刘玮、杨忠亮、袁亮荣、徐敏敏、王奕、盛超本规范主要审查人：佀蜀明，何朝阳，马辉，梁睿，吴东昇，黄志伟。本规范由中国南方电网公司标准化委员会批准。本规范自发布之日起实施。执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。I南方电网公司变电站站用交流电源系统技术规范1总则1.1本规范规定了南方电网35～500kV变电站站用交流电源系统的技术标准和要求，对站用交流电源系统的技术条件、订货、监造、包装、储存、现场安装等提出了具体要求。1.2本规范适用于南方电网公司35～500kV变电站的站用交流电源系统新建、扩建及改造工程。1.3本规范是依据国家和行业的有关标准、规程和规范并结合设备运行经验而制定的。2规范引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版...
