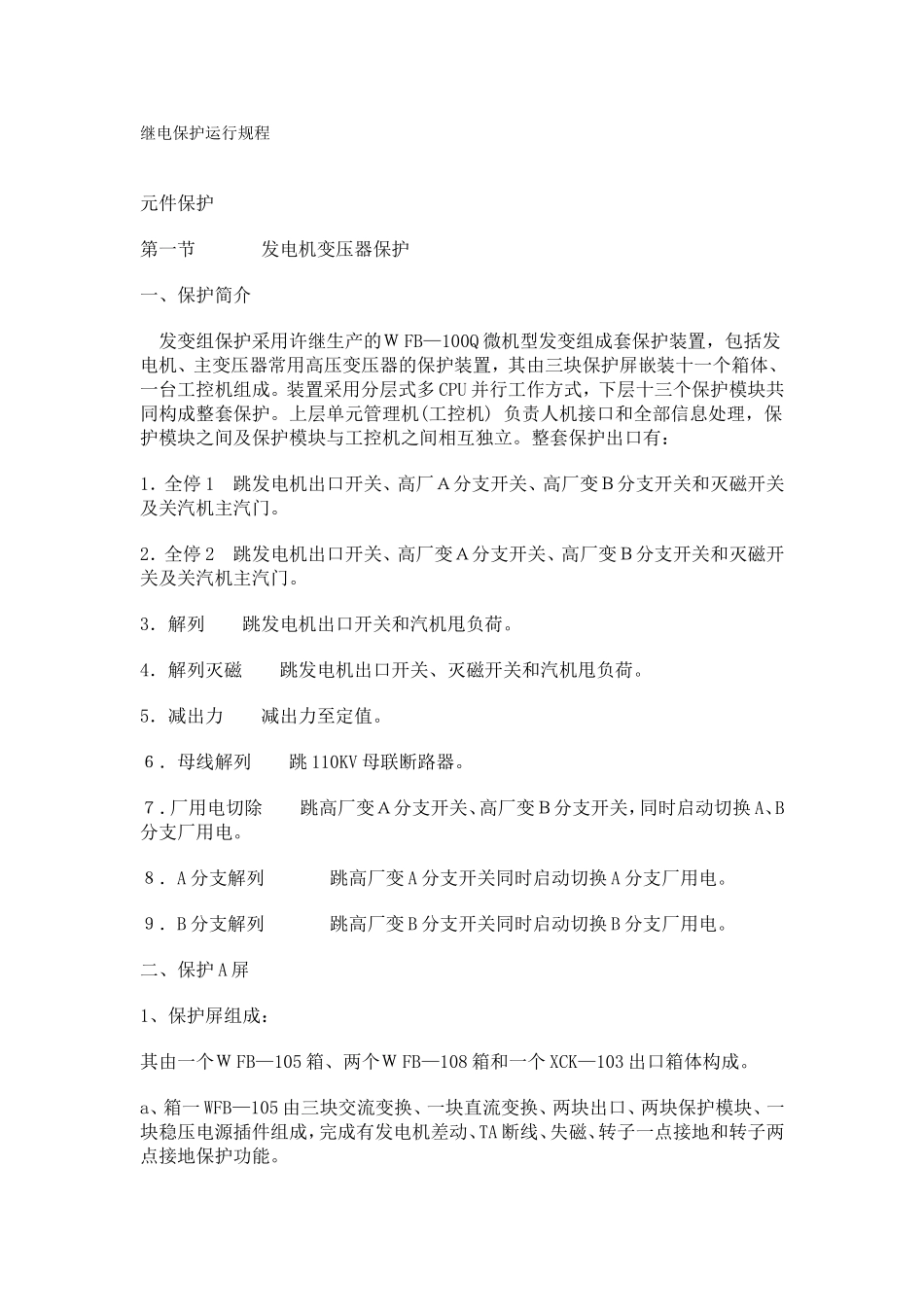

继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。上层单元管理机(工控机)负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。整套保护出口有：1．全停1跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。2．全停2跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。3．解列跳发电机出口开关和汽机甩负荷。4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。5．减出力减出力至定值。６．母线解列跳110KV母联断路器。７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用)保护功能。d、箱四XCK—103出口器箱由八块NZK—98、一块NZK—98、一块NFJ—98和两块NSJ—98插件组成。NZK—98只用三块，其功能为全停1、全停2、解列、解列灭磁、减出力、厂用电切换。一块NFJ—98功能为出口电源监视。两块NSJ－98功能为主变冷却器系统故障、及发电机断水。2、保护功能：ａ、箱一：WFB－105保护箱1．发电机差动保护是发电机内部相间短路的主要保护，采用比率制动式差动保护。保护动作瞬时动作全停1。同时在WFB－105箱保护模块(CPU1)插件上发有“启动”指示灯；2．失磁保护作用：是用于发电机因突然失去励磁和部分失去励磁引起系统电压降低，发电机的稳定运行受到威胁的保护。有静稳阻抗判据和静稳极限励磁电压判据构成。保护动作经“失磁t1”时间发失磁信号，“失磁t2”时间切换厂用电，“失磁t3”时间用于解列。在WFB－105箱保护模块(CPU2)插件上发有“启动”指示灯，“出口2”插件上发有“失磁t2”指示灯和“失磁t3”指示灯。3．转子一点接地保护反映发电机转子回路一点接地故障，动作后发出“转子一点接地故障”，WFB－105箱保护模块(CPU2)插件上发有“启动”指示灯，“出口2”插件上发有“转子一点接地”指示灯。4．转子两点接地保护反映转子回路两点接地故障。当发电机励磁回路发生一点接地故障时投入。保护动作经延时动作全停1。ｂ、箱二：WFB－108保护箱1．定子接地保护为发电机定子单相接地故障保护。保护由两段构成，一段是利用发电机机端零序电压作为动作量，(简称基波部分)。另一段是利用发电机机端开口三角和发电机中性点三次谐波电压比值作为动作量。基波零序电压判据可作用于跳闸，三次谐波判据作用于信号。当发电机定子绕组的任一点发生单相接地时，基波零序电压判据按t1时限动作于全停1，并发出“定子接地”信号。出口插件“定子接地”指示灯亮。三次谐波判据保护按t2时限动作发信号，出口插件“定子接地”指示灯亮。定子接地保护动作时在WFB－108箱保护模块(CPU3)插件上发有“启动”指示灯；2．励磁变过流和励磁变过负荷保护作为转子励磁回路过流或过负荷的故障保护。由定时限过流和过负荷反时限两部分组成。励磁变过流保护和励磁变反时限过负荷保护动作经延时动作全停1。定时限过流保护动作“出口”插件...
