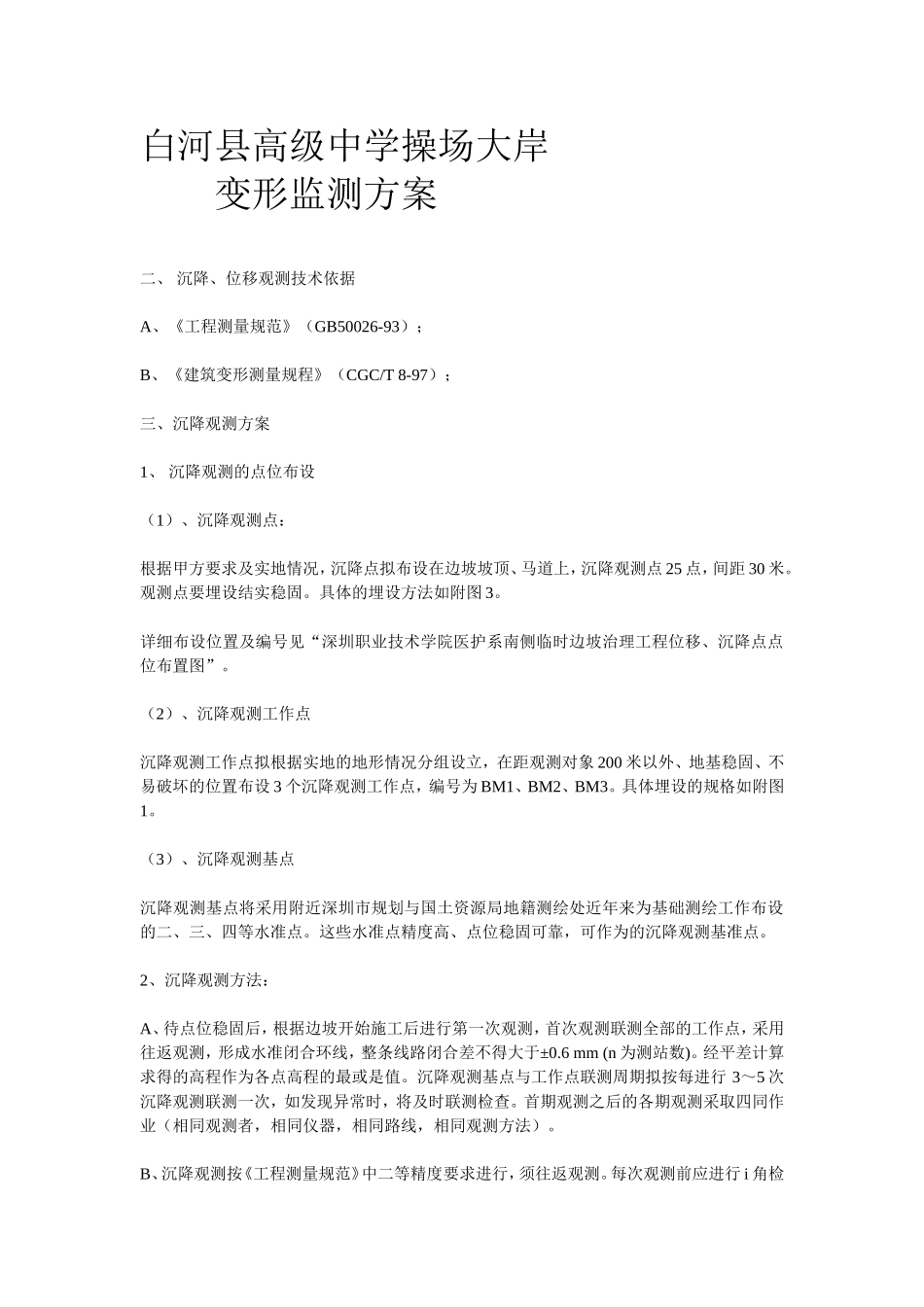

白河县高级中学操场大岸变形监测方案二、沉降、位移观测技术依据A、《工程测量规范》（GB50026-93）；B、《建筑变形测量规程》（CGC/T8-97）；三、沉降观测方案1、沉降观测的点位布设（1）、沉降观测点：根据甲方要求及实地情况，沉降点拟布设在边坡坡顶、马道上，沉降观测点25点，间距30米。观测点要埋设结实稳固。具体的埋设方法如附图3。详细布设位置及编号见“深圳职业技术学院医护系南侧临时边坡治理工程位移、沉降点点位布置图”。（2）、沉降观测工作点沉降观测工作点拟根据实地的地形情况分组设立，在距观测对象200米以外、地基稳固、不易破坏的位置布设3个沉降观测工作点，编号为BM1、BM2、BM3。具体埋设的规格如附图1。（3）、沉降观测基点沉降观测基点将采用附近深圳市规划与国土资源局地籍测绘处近年来为基础测绘工作布设的二、三、四等水准点。这些水准点精度高、点位稳固可靠，可作为的沉降观测基准点。2、沉降观测方法：A、待点位稳固后，根据边坡开始施工后进行第一次观测，首次观测联测全部的工作点，采用往返观测，形成水准闭合环线，整条线路闭合差不得大于±0.6mm(n为测站数)。经平差计算求得的高程作为各点高程的最或是值。沉降观测基点与工作点联测周期拟按每进行3～5次沉降观测联测一次，如发现异常时，将及时联测检查。首期观测之后的各期观测采取四同作业（相同观测者，相同仪器，相同路线，相同观测方法）。B、沉降观测按《工程测量规范》中二等精度要求进行，须往返观测。每次观测前应进行i角检查，具体执行的各项规定和限差如下：1、位移观测的点位布设（1）、位移观测点：根据甲方要求及实地情况，位移点拟布设在边坡坡顶、马道上，布设位移观测点25点，间距30米。观测点要埋设结实稳固。具体的埋设方法如附图3。详细布设位置及编号见“深圳职业技术学院医护系南侧临时边坡治理工程位移、沉降点点位布置图”。（2）、位移观测工作点的布设位移观测工作点根据实地的地形情况设立，一般地在地基稳固、不易破坏的位置布设三个或三个以上位移观测工作点，按坐标法可只布设三点，此三点要按城市四等三角点精度进行单三角形观测并整体平差，求得三点的坐标。具体埋设的规格如附图2，并加护栏其它保护。2、位移观测方法：位移观测拟采用边角坐标法，观测时以外部不少于两个固定方向定向，水平角观测的精度和测回数如下表，距离采用全站仪量取，读取至0.1mm，量取精度为≥1/20000。位移观测按《建筑变形测量规程》中二级精度要求进行。具体执行的各项规定和限差如下：方向观测法限差（″）等级仪器类型测回数两次照准目标读数差半测回归零差一测回内2C互差同一方向值各测回互差二级DJ226813待点位稳固后，根据甲方的要求开始第一次观测，第一次观测时，水平角观测采用左右角观测（各2测回），取其平均值，作为第一次的最或是值。位移观测值以基坑边线为标准，向基坑位移，其值取“-”，反之，为“+”。3、使用仪器：仪器拟采用J2型精密全站仪、微型棱镜。计算机内业处理。4、观测周期本次沉降观测要求：坡顶监测点监测期为整个施工期间，马道监测点监测期从削坡完成后开始计。在工程峻工后不少于半年。施工期间每周一次，峻工后1次/月。如遇沉降量变化较大时（如遇强台风、暴雨），适当缩短观测周期。每次观测由甲方确定并提前通知我方。5、内业计算位移观测的平差计算可采用简易平差法进行（提供固定角较差及累计较差表，以便检查和发现问题），观测成果表按附表2整理。6、资料成果整理（1）、每次位移观测结束后提交位移观测成果表；（见附表2）（2）、从第三次观测开始，提交位移观测“位移量-时间曲线图”。（见下图）（3）、位移观测技术总结；（4）、工作点、沉降观测点位布置图。在每次观测结束后，应在观测的当天，最迟第二天以邮件的方式提交甲方，观测后三天内向甲方提交测量报告，遇险情况应在当天以最快的速度提交。五、生产安全本工程作业处于施工区域，现场作业人员应带安全帽，以保护人身和仪器安全。六、质量保证接受业主随时检查及监督各生产过程。使用可靠、完好、先进并经认真检校的测量仪器、设备。参加作业的仪器、设备在作业前按“规范...
