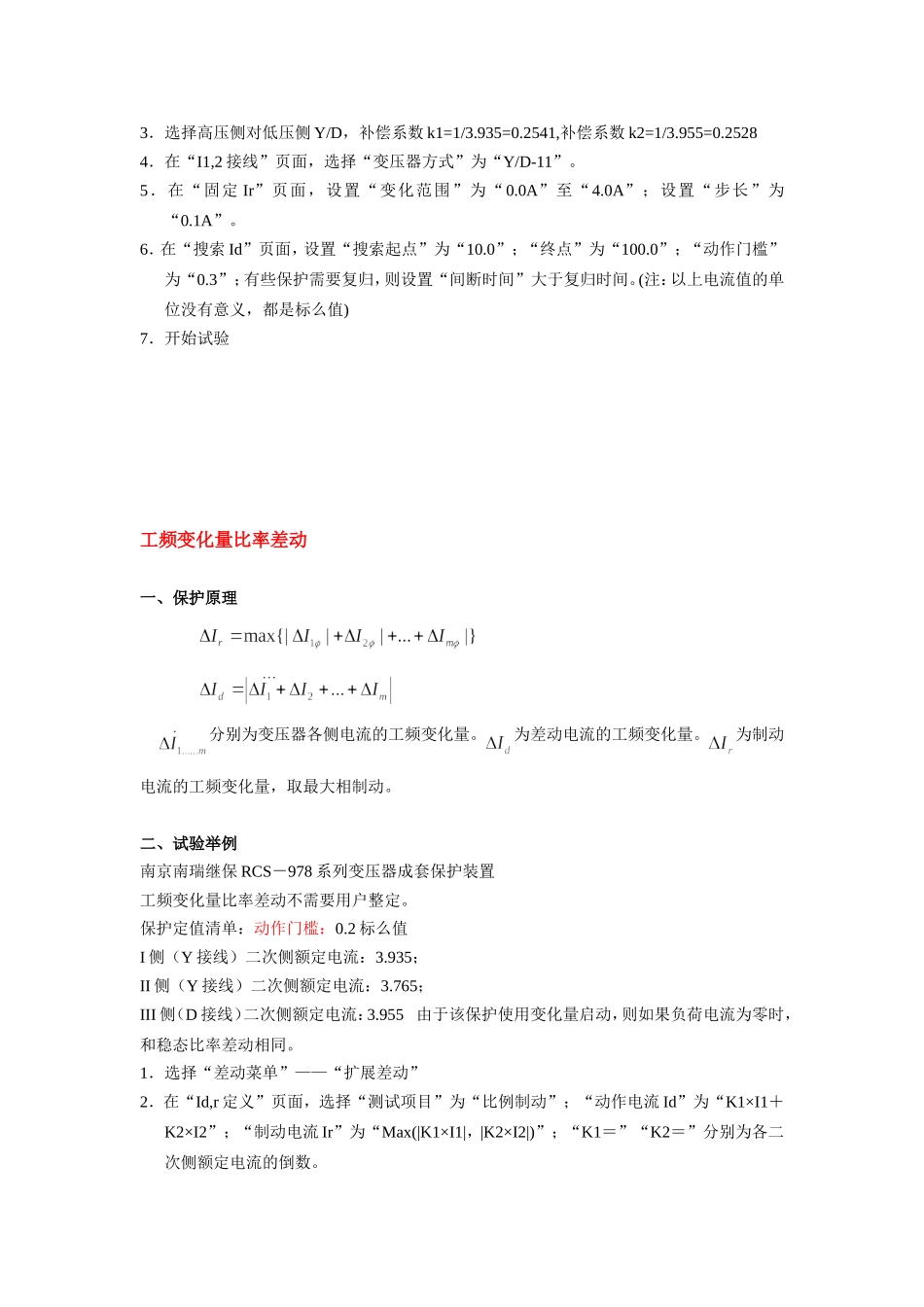

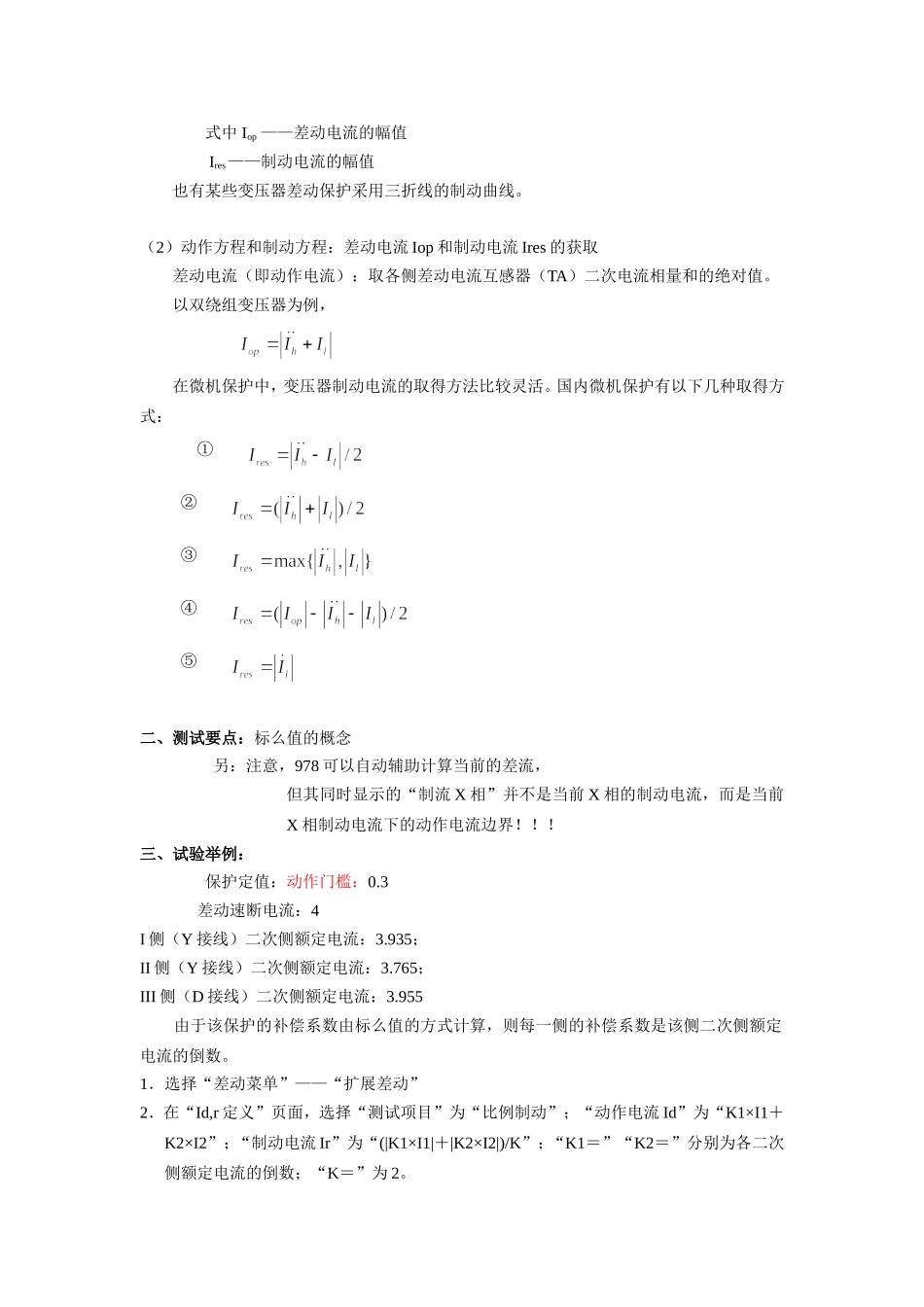

RCS-978系列变压器保护测试一、RCS-978型超高压线路成套保护RCS-978配置：主保护：稳态比率差动，工频变化量比率差动，零序比率差动，谐波制动，后备保护：复合电压闭锁（启动）方向过流零序方向过流保护间隙零序过流过压保护零序过压稳态比率差动一、保护原理基尔霍夫电流定律，流入=流出（1）差动元件的动作特性在国内生产的微机型变压器差动保护中，差动元件的动作特性较多采用具有二段折线的动作特性曲线，如下图：在上图中，Iop.min为差动元件起始动作电流幅值，也称为最小动作电流；Ires.min为最小制动电流，又称为拐点电流；K=tanα为制动特性斜率，也称为比率制动系数。微机变压器差动保护的差动元件采用分相差动，其动作具有比率制动特性。动作特性为：拐点前（含拐点）：拐点后：K=tanααIres.min动作区Iop.minIop速动区制动区式中Iop——差动电流的幅值Ires——制动电流的幅值也有某些变压器差动保护采用三折线的制动曲线。（2）动作方程和制动方程：差动电流Iop和制动电流Ires的获取差动电流（即动作电流）：取各侧差动电流互感器（TA）二次电流相量和的绝对值。以双绕组变压器为例，在微机保护中，变压器制动电流的取得方法比较灵活。国内微机保护有以下几种取得方式：①②③④⑤二、测试要点：标么值的概念另：注意，978可以自动辅助计算当前的差流，但其同时显示的“制流X相”并不是当前X相的制动电流，而是当前X相制动电流下的动作电流边界！！！三、试验举例：保护定值：动作门槛：0.3差动速断电流：4I侧（Y接线）二次侧额定电流：3.935；II侧（Y接线）二次侧额定电流：3.765；III侧（D接线）二次侧额定电流：3.955由于该保护的补偿系数由标么值的方式计算，则每一侧的补偿系数是该侧二次侧额定电流的倒数。1．选择“差动菜单”——“扩展差动”2．在“Id,r定义”页面，选择“测试项目”为“比例制动”；“动作电流Id”为“K1×I1＋K2×I2”；“制动电流Ir”为“(|K1×I1|＋|K2×I2|)/K”；“K1＝”“K2＝”分别为各二次侧额定电流的倒数；“K＝”为2。3．选择高压侧对低压侧Y/D，补偿系数k1=1/3.935=0.2541,补偿系数k2=1/3.955=0.25284．在“I1,2接线”页面，选择“变压器方式”为“Y/D-11”。5．在“固定Ir”页面，设置“变化范围”为“0.0A”至“4.0A”；设置“步长”为“0.1A”。6．在“搜索Id”页面，设置“搜索起点”为“10.0”；“终点”为“100.0”；“动作门槛”为“0.3”；有些保护需要复归，则设置“间断时间”大于复归时间。(注：以上电流值的单位没有意义，都是标么值)7．开始试验工频变化量比率差动一、保护原理分别为变压器各侧电流的工频变化量。为差动电流的工频变化量。为制动电流的工频变化量，取最大相制动。二、试验举例南京南瑞继保RCS－978系列变压器成套保护装置工频变化量比率差动不需要用户整定。保护定值清单：动作门槛：0.2标么值I侧（Y接线）二次侧额定电流：3.935；II侧（Y接线）二次侧额定电流：3.765；III侧（D接线）二次侧额定电流：3.955由于该保护使用变化量启动，则如果负荷电流为零时，和稳态比率差动相同。1．选择“差动菜单”——“扩展差动”2．在“Id,r定义”页面，选择“测试项目”为“比例制动”；“动作电流Id”为“K1×I1＋K2×I2”；“制动电流Ir”为“Max(|K1×I1|，|K2×I2|)”；“K1＝”“K2＝”分别为各二次侧额定电流的倒数。3．在“I1,2接线”页面，选择“变压器方式”为“Y/D-11”。4．在“固定Ir”页面，设置“变化范围”为“0.0A”至“4.0A”；设置“步长”为“0.1A”。5．在“搜索Id”页面，设置“搜索起点”为“10.0”；“终点”为“100.0”；“动作门槛”为“0.2A”；有些保护需要复归，则设置“间断时间”大于复归时间。6．开始试验零序比率差动一、保护原理零序比率差动保护主要应用于自耦变压器。动作、制动方程如下：其中分别为I侧、II侧和公共绕组侧零序电流；为零序差动电流；为零序差动制动电流。二、试验举例南京南瑞继保RCS－978系列变压器成套保护装置保护定值清单：零序比率差动启动定值：5.0A（1.0In,In=5.0A）零差I侧平衡系数：1零差II侧平衡系数：2零差公共侧平衡系数：2由于该保护...
