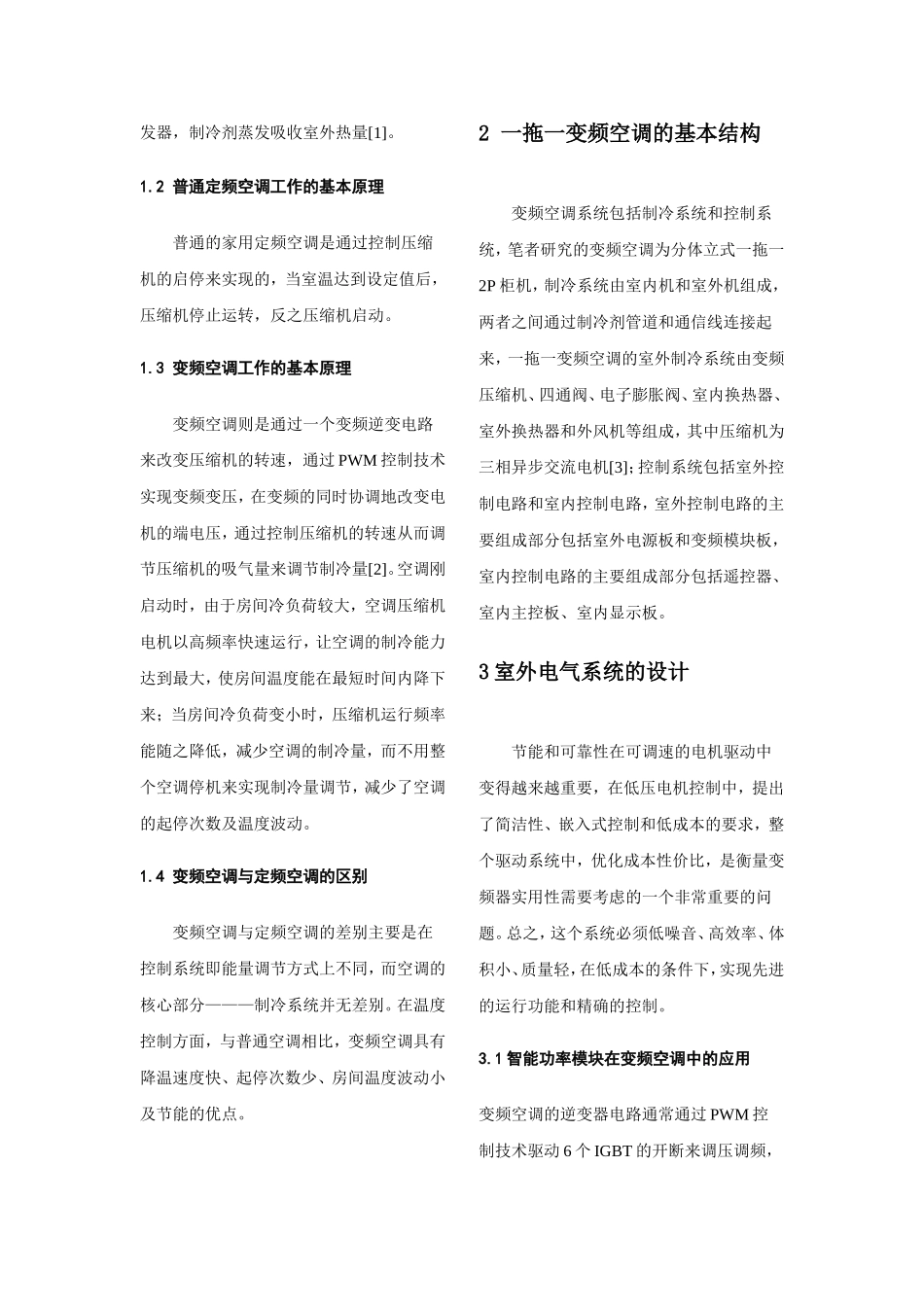

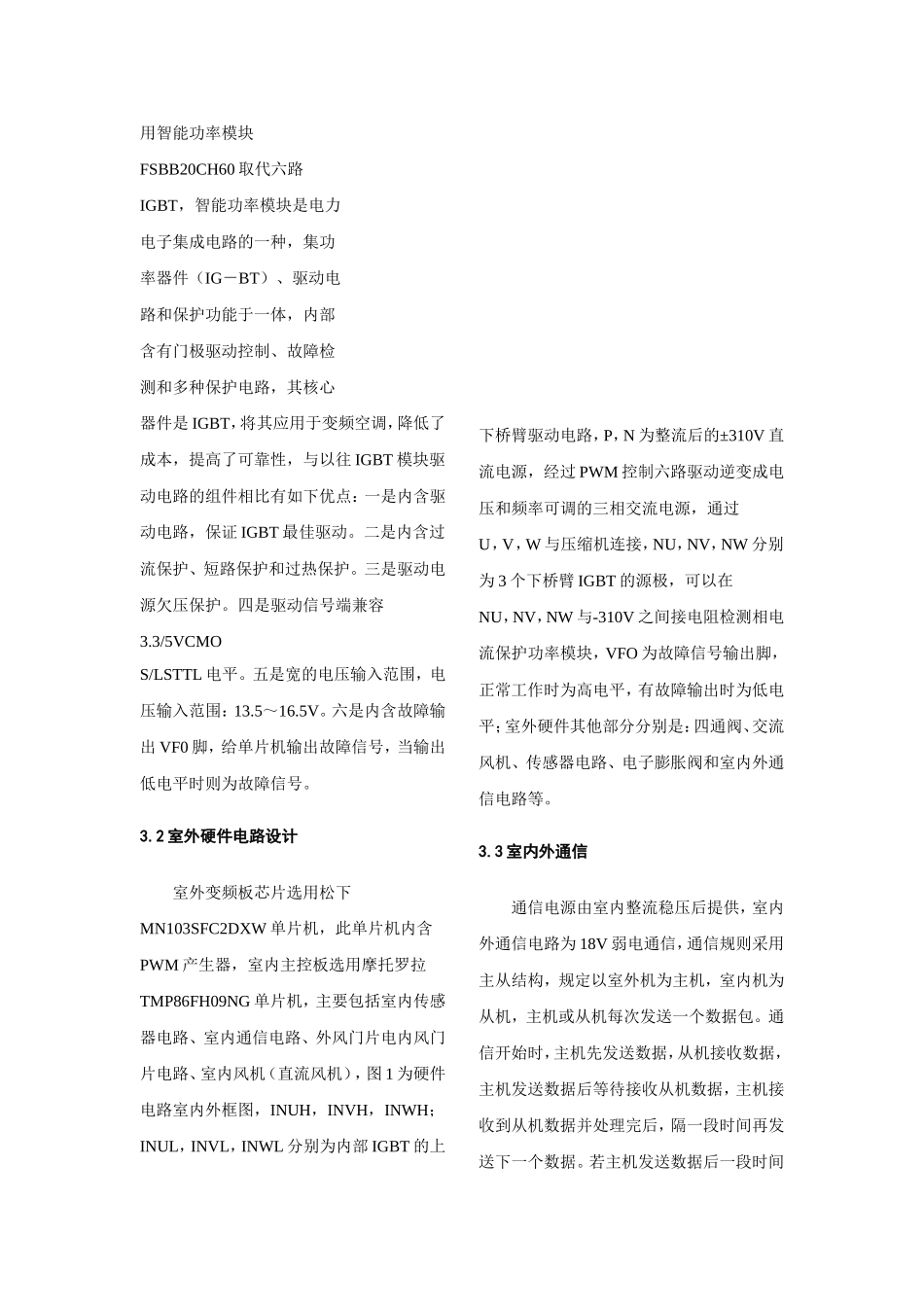

变频空调电气控制系统设计…（黑龙江八一农垦大学信息技术学院，黑龙江大庆163000）摘要：介绍了空调系统的基本工作原理，对变频空调与定频空调的工作原理进行了比较，充分体现了变频空调的优越性，从室内外的硬件设计和软件设计介绍了家用一拖一变频空调，室外逆变电路部分由智能功率模块取代了分立的六路IGBT构成的逆变电路，有效地提高了系统的稳定性和可靠性。关键词：智能功率模块；IGBT；变频空调中图分类号：TP29文献标志码：ADesignofElectricalControlSystemofInverter-aidedAirConditioning…(Collegeofinformationtechnology,HeilongjiangBayiAgriculturalUniversity,Daqing163000,Heilongjiang)Absrract:Inthispaper,theaurhorintroducedbasicoperationprincipleofair-conditioningsystem.Comparingoperationprincipleofinverter-aidedairconditioningwithoperationprincipleoffixedfrequencyairconditioning,theauthorintroducedonetooneinverter-aidedairconditioningfromdesignofheardwareandsoftware.IntelligentpowermoduletookplaceofintervercircuitofIGBTwhichimprovedefficientlystabilityandreliabilityofsystem.Keywords:intelligentpowermodule;IGBT;inverter-aidedairconditioning随着生活水平的不断提高，空调已经成为家庭生活的必需品。人们对空调的要求从仅仅满足于制冷、制热的简单功能，发展到追求舒适、享受的多种功能，从而使得一种高效节能、高舒适度的空调———模糊控制变频空调，成为空调发展的方向。模糊控制与变频技术结合，可使空调较为节电。1空调系统工作的基本原理1.1空调系统制冷制热的基本原理空调系统的压缩机把制冷剂蒸汽从低压状态压缩至高压状态，创造了制冷剂液体在蒸发器中低温下蒸发制冷、在冷凝器中常温液化的条件。压缩机不断地吸入和排出气体，才使制冷循环得以周而复始地进行。空调制冷循环中，室外热交换器为冷凝器，室内热交换器为蒸发器。此时四通阀线圈内的电流被切断时，阀芯因为重力作用而下落，使压缩机排气口与室外冷凝器接通，而吸气口与室内蒸发器接通。空调制热循环中，四通阀切换，线圈通电产生磁场，阀芯被吸到上方位置，压缩机排气口与室内热交换器接通，吸气口与室外热交换器接通，此时制冷剂蒸汽流动方向改变，室内热交换器向室内散热而成为冷凝器，而室外热交换器成为蒸发器，制冷剂蒸发吸收室外热量[1]。1.2普通定频空调工作的基本原理普通的家用定频空调是通过控制压缩机的启停来实现的，当室温达到设定值后，压缩机停止运转，反之压缩机启动。1.3变频空调工作的基本原理变频空调则是通过一个变频逆变电路来改变压缩机的转速，通过PWM控制技术实现变频变压，在变频的同时协调地改变电机的端电压，通过控制压缩机的转速从而调节压缩机的吸气量来调节制冷量[2]。空调刚启动时，由于房间冷负荷较大，空调压缩机电机以高频率快速运行，让空调的制冷能力达到最大，使房间温度能在最短时间内降下来；当房间冷负荷变小时，压缩机运行频率能随之降低，减少空调的制冷量，而不用整个空调停机来实现制冷量调节，减少了空调的起停次数及温度波动。1.4变频空调与定频空调的区别变频空调与定频空调的差别主要是在控制系统即能量调节方式上不同，而空调的核心部分———制冷系统并无差别。在温度控制方面，与普通空调相比，变频空调具有降温速度快、起停次数少、房间温度波动小及节能的优点。2一拖一变频空调的基本结构变频空调系统包括制冷系统和控制系统，笔者研究的变频空调为分体立式一拖一2P柜机，制冷系统由室内机和室外机组成，两者之间通过制冷剂管道和通信线连接起来，一拖一变频空调的室外制冷系统由变频压缩机、四通阀、电子膨胀阀、室内换热器、室外换热器和外风机等组成，其中压缩机为三相异步交流电机[3]；控制系统包括室外控制电路和室内控制电路，室外控制电路的主要组成部分包括室外电源板和变频模块板，室内控制电路的主要组成部分包括遥控器、室内主控板、室内显示板。3室外电气系统的设计节能和可靠性在可调速的电机驱动中变得越来越重要，在低压电机控制中，提出了简洁性、嵌入式控制和低成本的...
