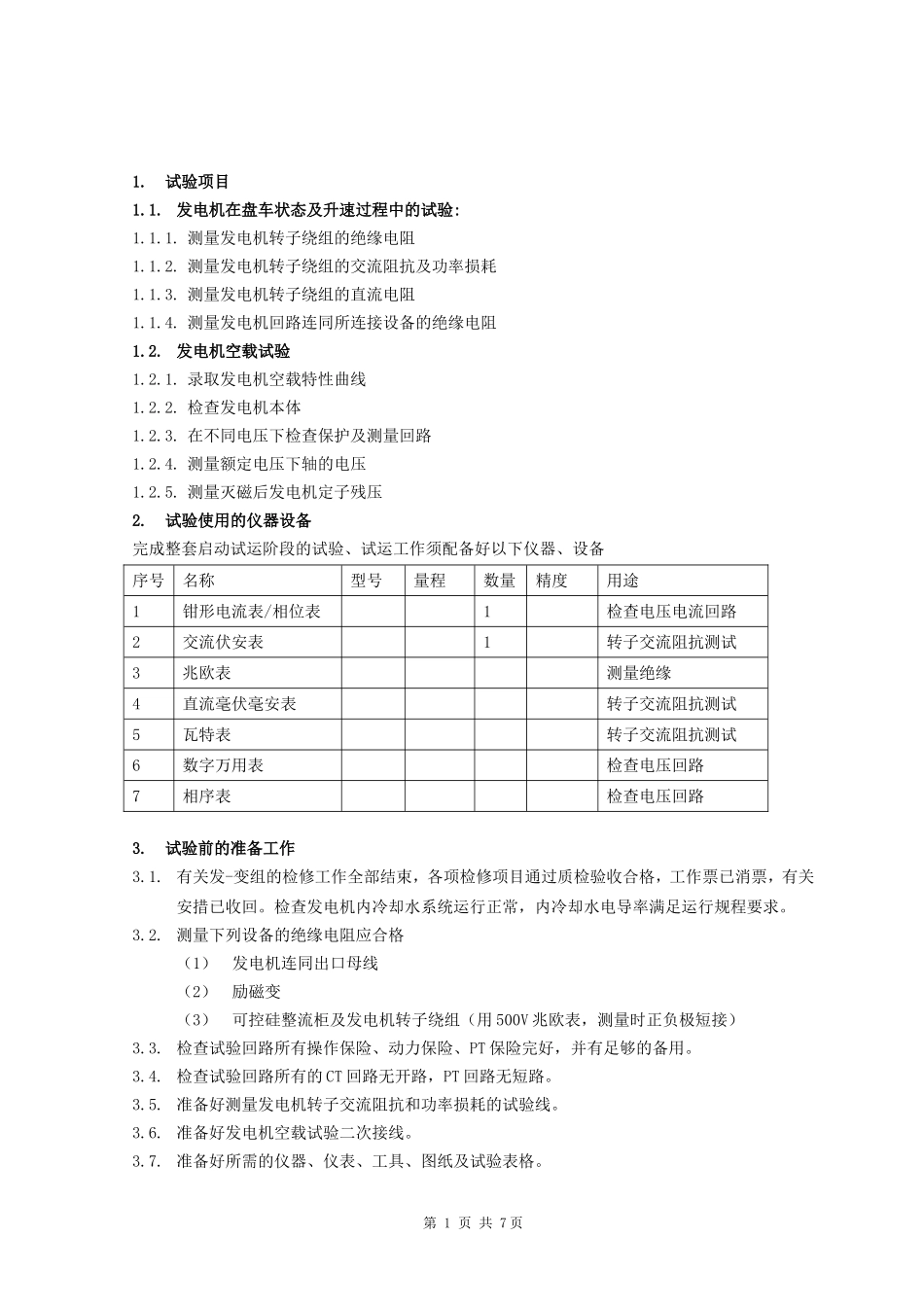

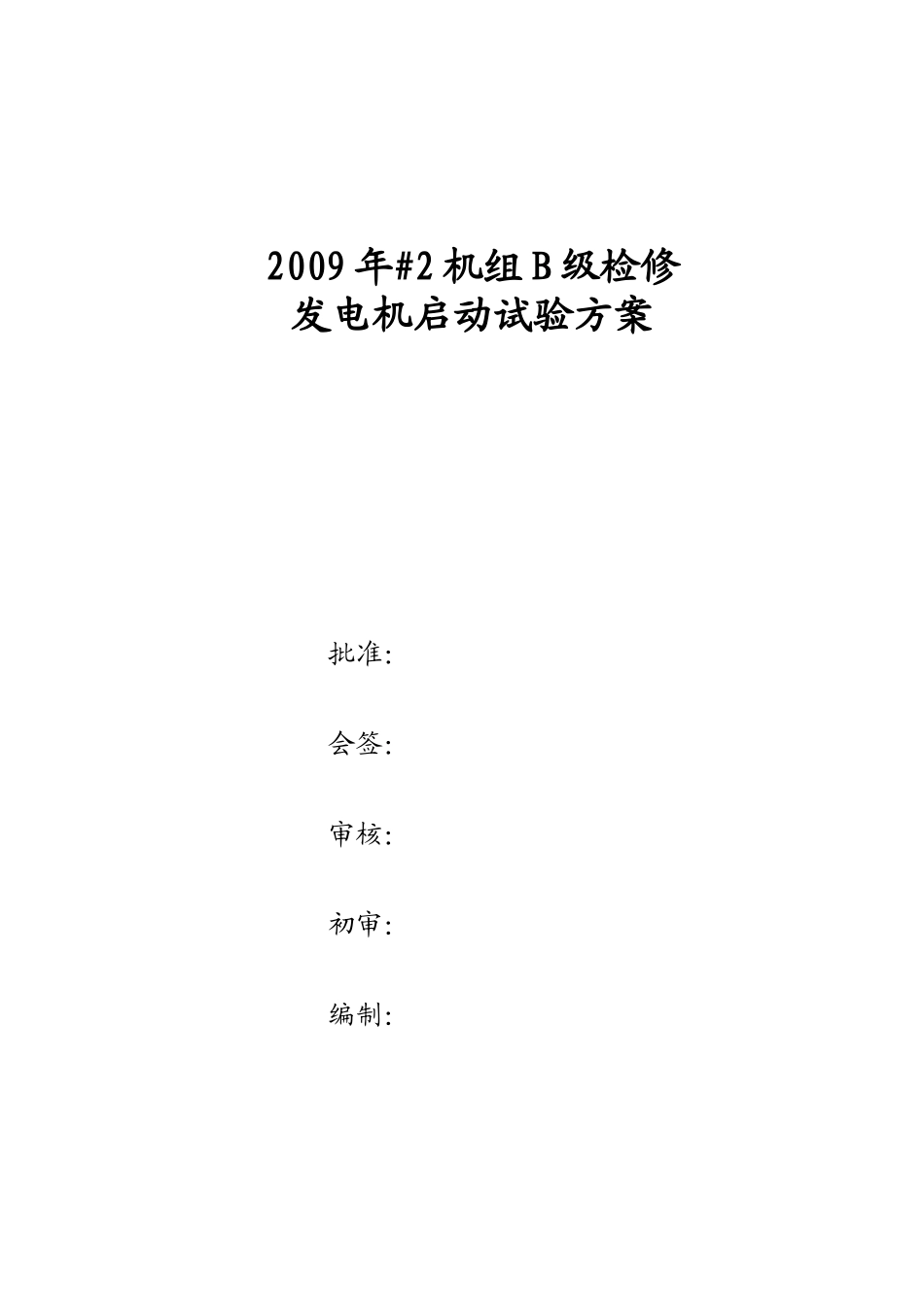

2009年#2机组B级检修发电机启动试验方案批准：会签：审核：初审：编制：******************有限公司****年**月**日1.试验项目1.1.发电机在盘车状态及升速过程中的试验:1.1.1.测量发电机转子绕组的绝缘电阻1.1.2.测量发电机转子绕组的交流阻抗及功率损耗1.1.3.测量发电机转子绕组的直流电阻1.1.4.测量发电机回路连同所连接设备的绝缘电阻1.2.发电机空载试验1.2.1.录取发电机空载特性曲线1.2.2.检查发电机本体1.2.3.在不同电压下检查保护及测量回路1.2.4.测量额定电压下轴的电压1.2.5.测量灭磁后发电机定子残压2.试验使用的仪器设备完成整套启动试运阶段的试验、试运工作须配备好以下仪器、设备序号名称型号量程数量精度用途1钳形电流表/相位表1检查电压电流回路2交流伏安表1转子交流阻抗测试3兆欧表测量绝缘4直流毫伏毫安表转子交流阻抗测试5瓦特表转子交流阻抗测试6数字万用表检查电压回路7相序表检查电压回路3.试验前的准备工作3.1.有关发-变组的检修工作全部结束，各项检修项目通过质检验收合格，工作票已消票，有关安措已收回。检查发电机内冷却水系统运行正常，内冷却水电导率满足运行规程要求。3.2.测量下列设备的绝缘电阻应合格（1）发电机连同出口母线（2）励磁变（3）可控硅整流柜及发电机转子绕组（用500V兆欧表，测量时正负极短接）3.3.检查试验回路所有操作保险、动力保险、PT保险完好，并有足够的备用。3.4.检查试验回路所有的CT回路无开路，PT回路无短路。3.5.准备好测量发电机转子交流阻抗和功率损耗的试验线。3.6.准备好发电机空载试验二次接线。3.7.准备好所需的仪器、仪表、工具、图纸及试验表格。第1页共7页3.8.检查主变、高厂变、高公变保护已全部投入运行，保护出口跳发电机出口短路器、灭磁开关及关主汽门的硬压板应退出，其他出口压板应全部投入。3.9.检查励磁系统已经恢复备用。4.试验涉及的一次系统图：本次试验涉及到的系统如下图所示：第2页共7页第3页共7页5.试验步骤5.1.发电机转子交流阻抗测试在汽轮机不同转速下发电机转子交流阻抗测定，发电机转子交流阻抗及功率损耗应分别在盘车状态、升速过程中及汽轮机超速试验后3000r/min时测量状态电压V电流A阻抗Ω功耗W盘车200rpm300rpm1500rpm3000rpm超速前3000rpm超速后注：此项试验进行时，发电机转子回路应彻底与励磁系统隔离，不同转速下发电机转子交流阻抗测定应在汽轮机暖机转速下测量5.2.#2发电机空载特性试验5.2.1.合上灭磁开关，手动调节励磁，使发电机电压升到额定电压的30%，检查发电机出口PT二次电压值。如无异常，升压到额定电压的50%，检查发电机出口PT二次电压值，并注意一次设备的运行情况。检查完毕后，继续升压到发电机额定电压，检查发电机有无异常，检查PT二次电压相序，并在保护屏、变送器屏、励磁调节器屏、同期屏、故障录波屏等处测量电压值、相序及开口三角形电压。5.2.2.检查发电机过电压保护、过激磁保护、失磁保护、失步保护、匝间保护、定子接地保护、TV断线保护、逆功率保护、程跳逆功率保护、起停机保护、发电机复压记忆过流保护、突加电压保护、低阻抗保护的电压值采样正确，保护运行正常，投入以上检查正确的保护。5.2.3.检查发电机系统有无异常情况。5.2.4.在DCS画面上核对发电机及励磁系统各测点显示与实际值一致。5.2.5.测量发电机空载额定电压下的轴电压数值：发电机轴电压发电机空载V发电机额定负载V5.2.6.降低励磁电流到最小，断开灭磁开关。接好测量发电机特性试验的仪表，合上灭磁开关，手动均匀增加励磁，使发电机定子电压从零升到1.05倍发电机额定电压，再手动均匀减小励磁，使发电机定子电压下降到最小。绘制发电机空载特性曲线，与制造厂出厂试验曲线进行比较，误差应在允许范围以内。定子电压V转子电压V转子电流A5.2.7.空载特性曲线录制完成后，发电机灭磁，测量发电机定子残压和相序。测量残压时应戴绝缘手套、穿绝缘靴、站在绝缘垫子上，必须断开灭磁开关的合闸电源。发电机残压测试记录UanVUbnVUcnVUabvUbcVUcaV相序一次残压第4页共7页5.3.发电机并网后,电气保护装置带负荷试验:发电机并网后，马上带少量无功及有功负荷，检查表计指示情况，进行保护、测量...
