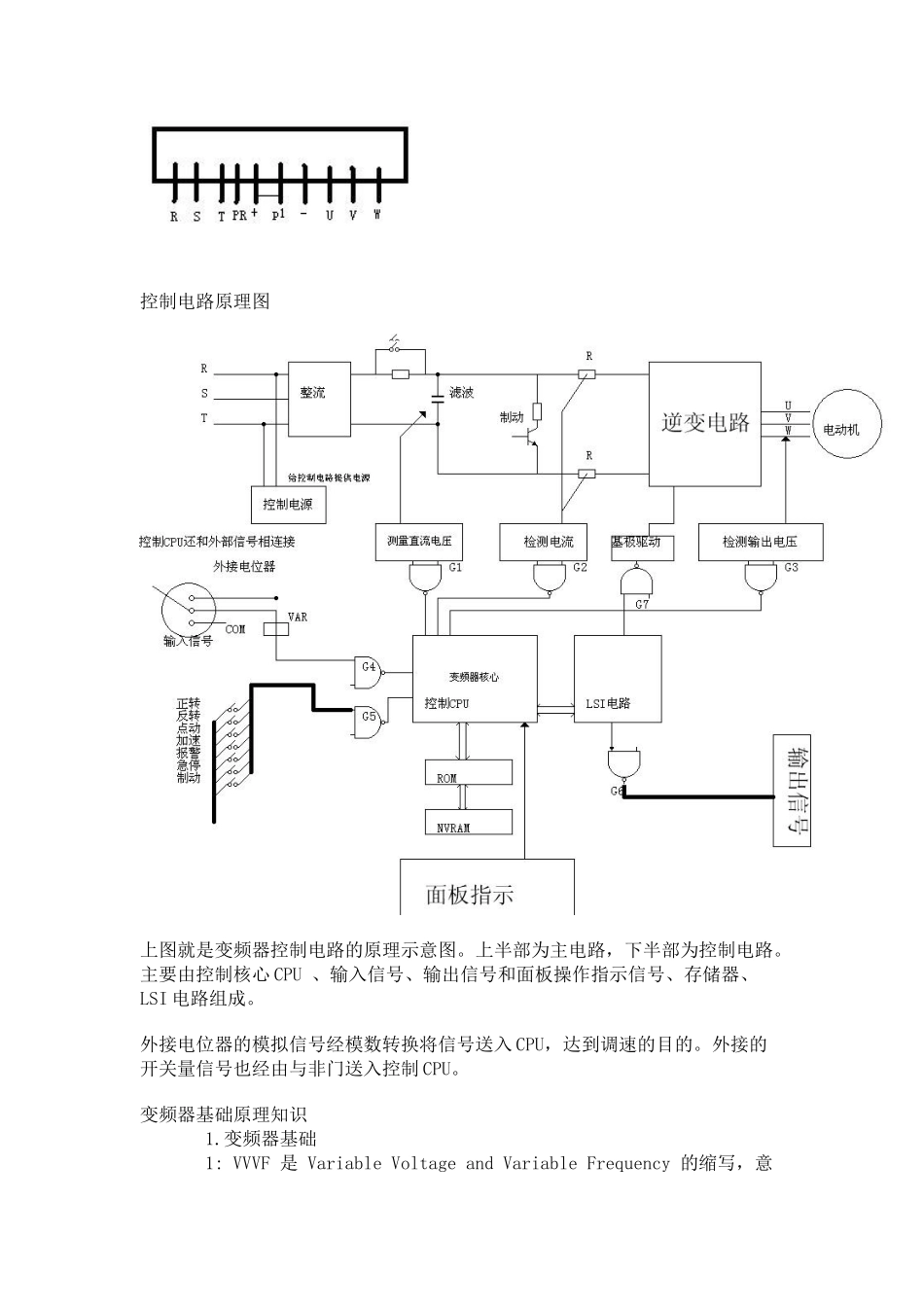

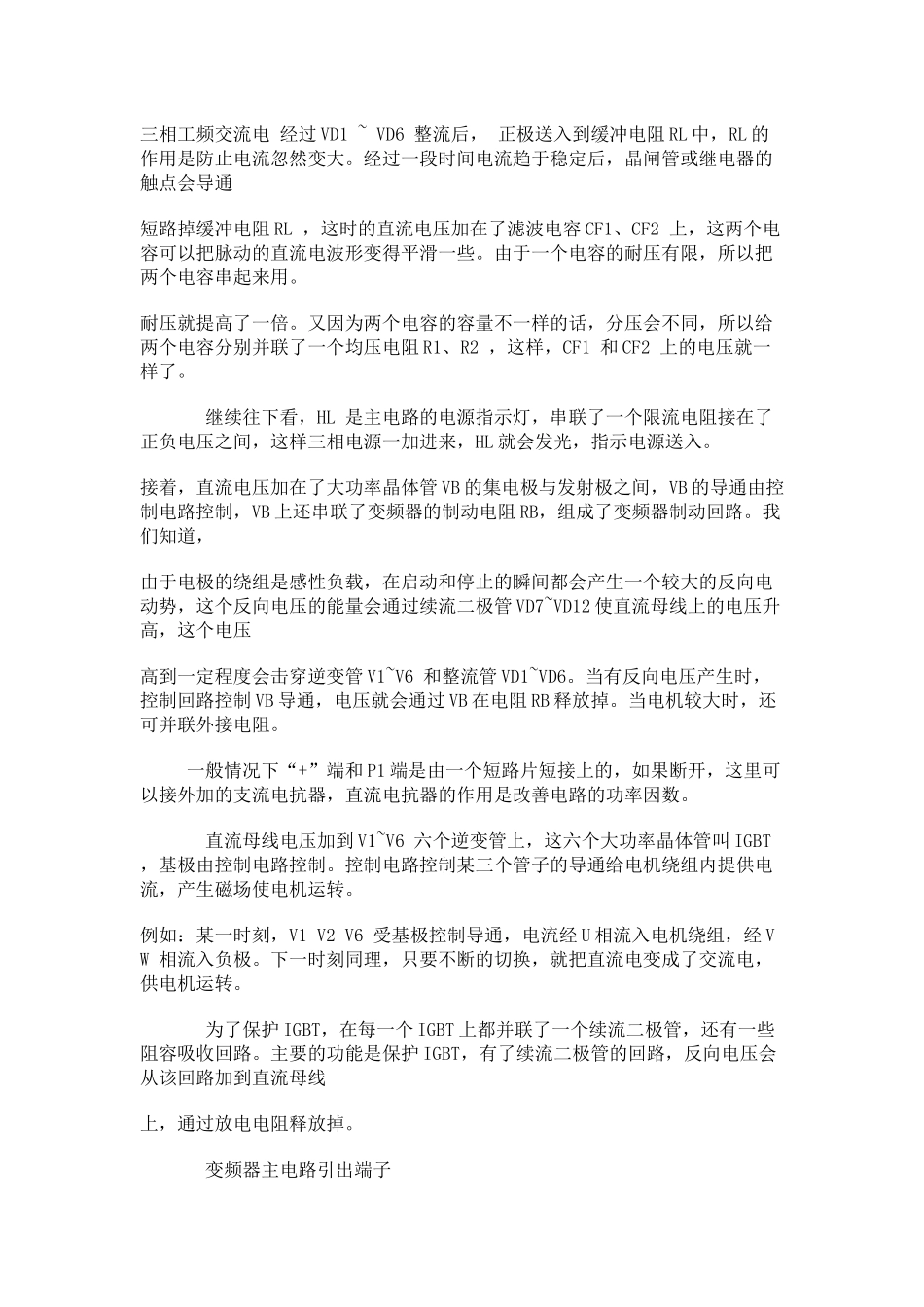

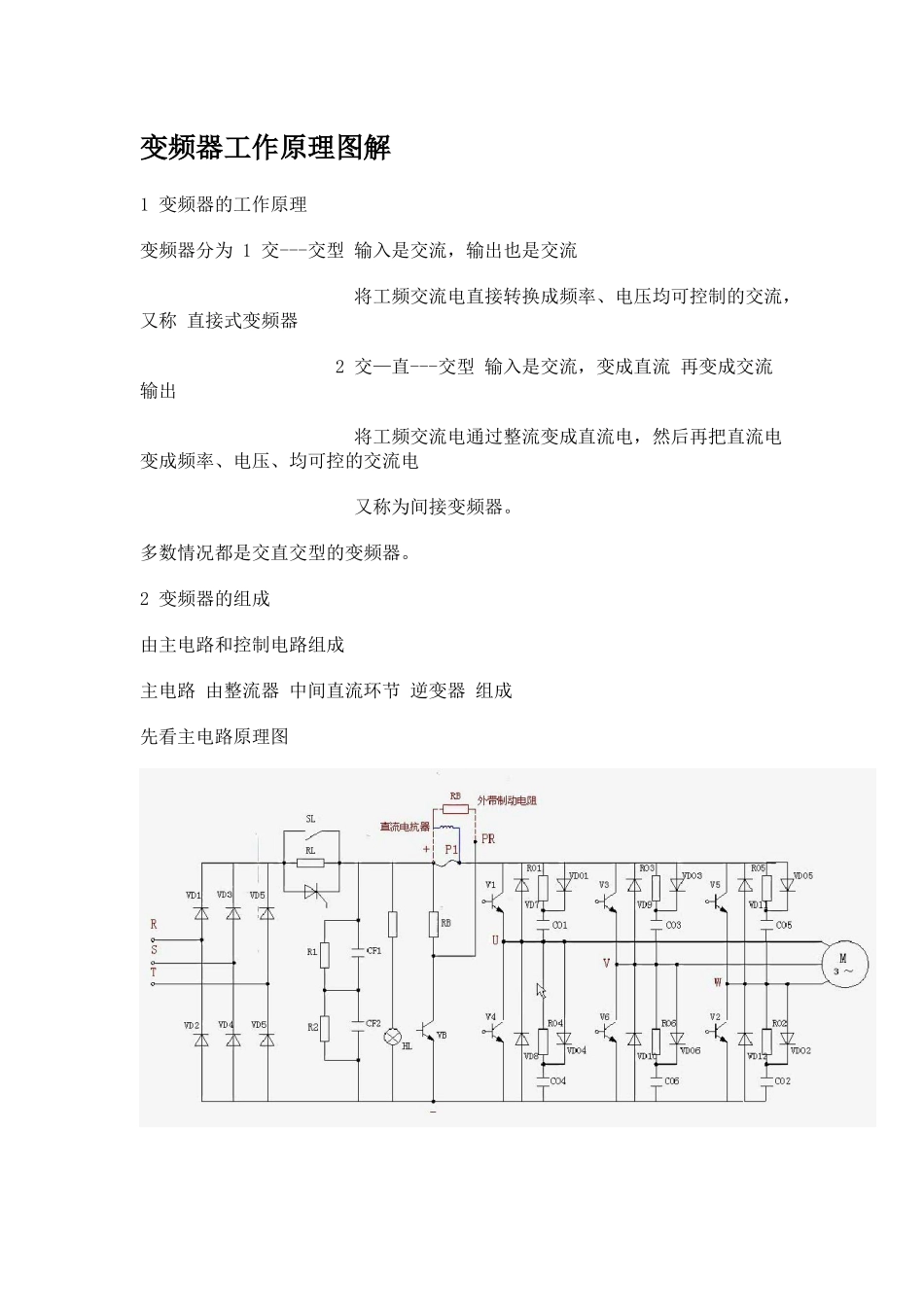

变频器工作原理图解1变频器的工作原理变频器分为1交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。多数情况都是交直交型的变频器。2变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1~VD6整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL，这时的直流电压加在了滤波电容CF1、CF2上，这两个电容可以把脉动的直流电波形变得平滑一些。由于一个电容的耐压有限，所以把两个电容串起来用。耐压就提高了一倍。又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2，这样，CF1和CF2上的电压就一样了。继续往下看，HL是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6和整流管VD1~VD6。当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。当电机较大时，还可并联外接电阻。一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。直流母线电压加到V1~V6六个逆变管上，这六个大功率晶体管叫IGBT，基极由控制电路控制。控制电路控制某三个管子的导通给电机绕组内提供电流，产生磁场使电机运转。例如：某一时刻，V1V2V6受基极控制导通，电流经U相流入电机绕组，经VW相流入负极。下一时刻同理，只要不断的切换，就把直流电变成了交流电，供电机运转。为了保护IGBT，在每一个IGBT上都并联了一个续流二极管，还有一些阻容吸收回路。主要的功能是保护IGBT，有了续流二极管的回路，反向电压会从该回路加到直流母线上，通过放电电阻释放掉。变频器主电路引出端子控制电路原理图上图就是变频器控制电路的原理示意图。上半部为主电路，下半部为控制电路。主要由控制核心CPU、输入信号、输出信号和面板操作指示信号、存储器、LSI电路组成。外接电位器的模拟信号经模数转换将信号送入CPU，达到调速的目的。外接的开关量信号也经由与非门送入控制CPU。变频器基础原理知识1.变频器基础1:VVVF是VariableVoltageandVariableFrequency的缩写，意为改变电压和改变频率，也就是人们所说的变压变频。2:CVCF是ConstantVoltageandConstantFrequency的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。交流电源在人们使用电源中占总使用电源的95％左右。无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为变频器。变频器输出的...
