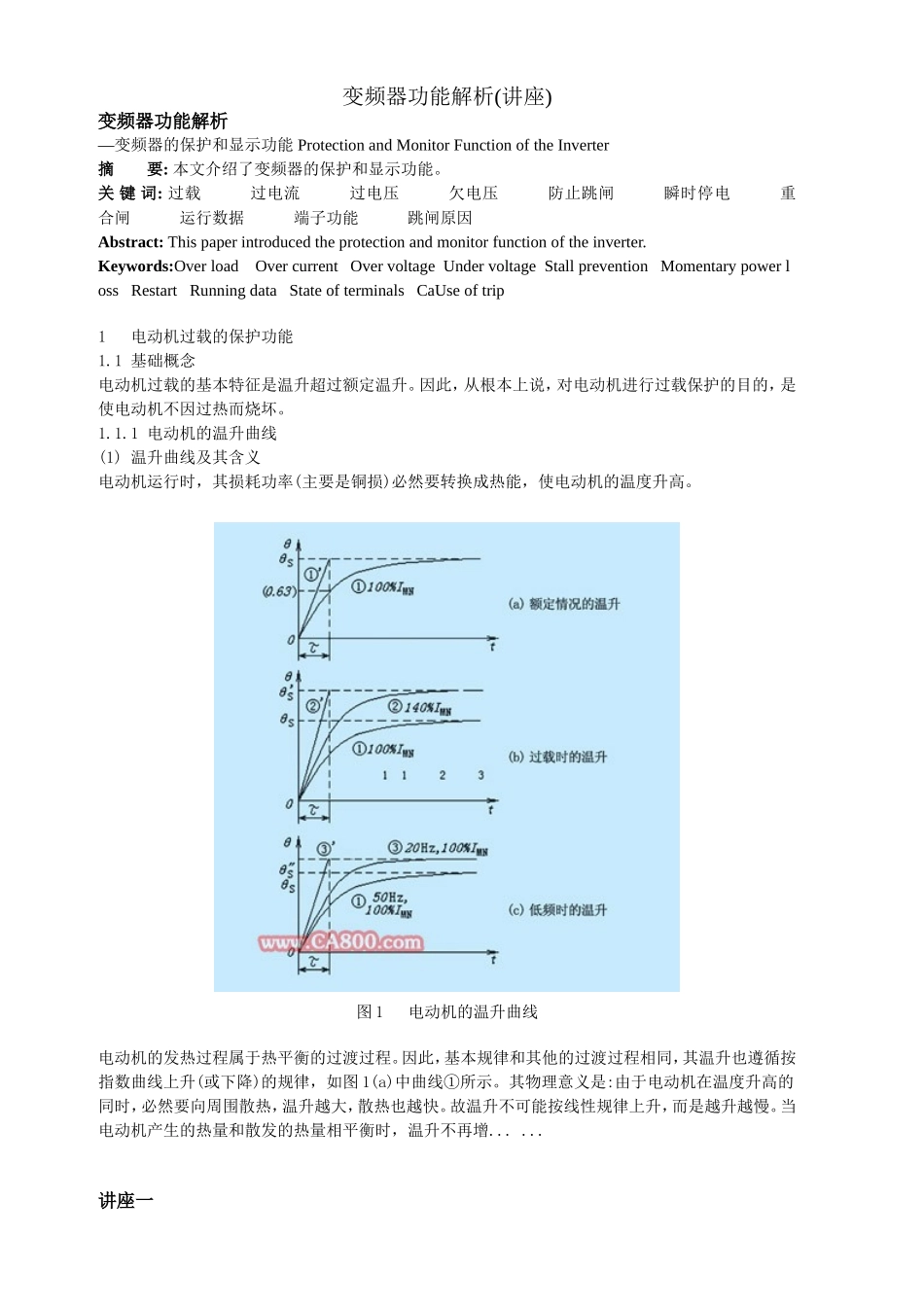

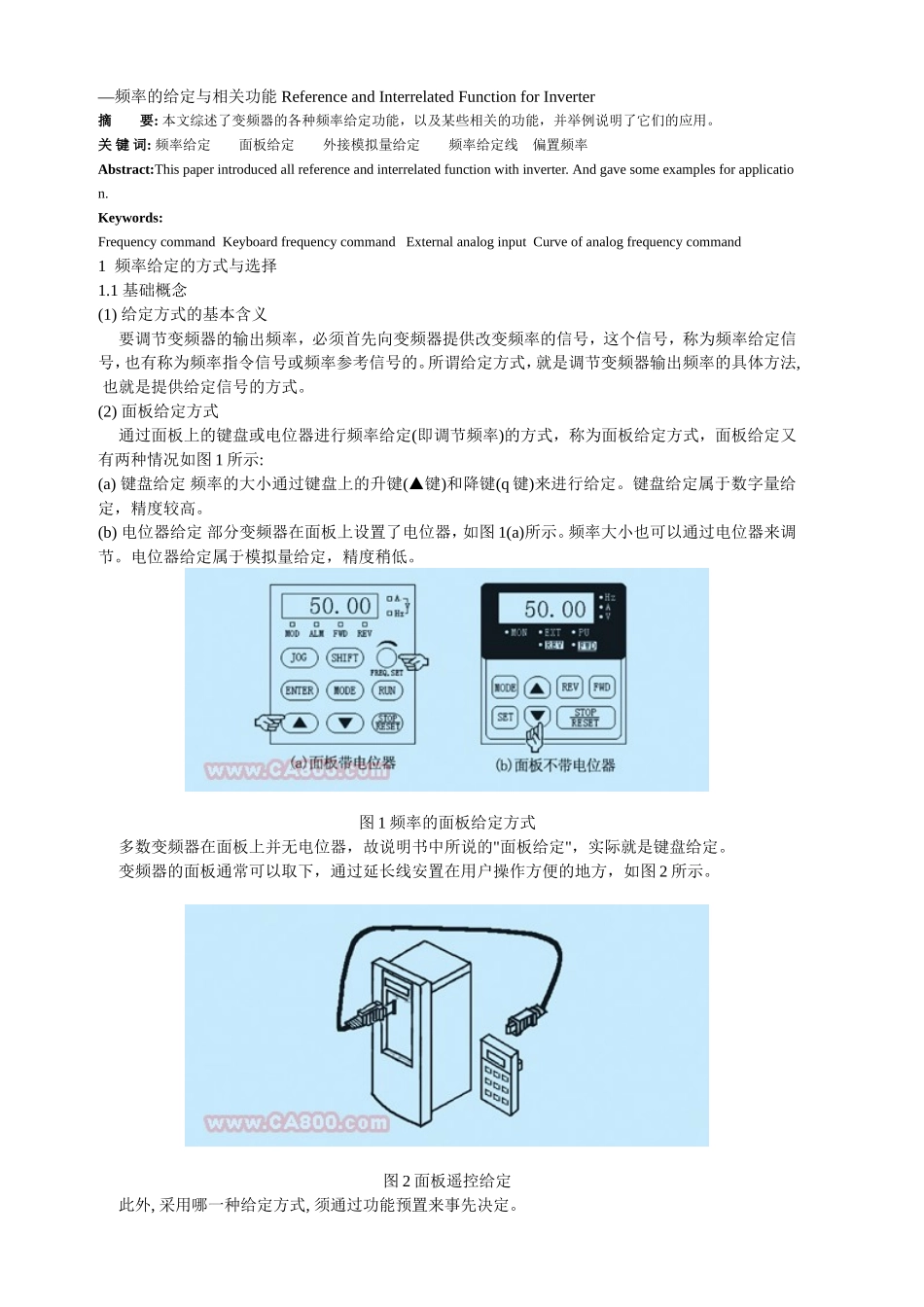

变频器功能解析(讲座)变频器功能解析—变频器的保护和显示功能ProtectionandMonitorFunctionoftheInverter摘要:本文介绍了变频器的保护和显示功能。关键词:过载过电流过电压欠电压防止跳闸瞬时停电重合闸运行数据端子功能跳闸原因Abstract:Thispaperintroducedtheprotectionandmonitorfunctionoftheinverter.Keywords:OverloadOvercurrentOvervoltageUndervoltageStallpreventionMomentarypowerlossRestartRunningdataStateofterminalsCaUseoftrip1电动机过载的保护功能1.1基础概念电动机过载的基本特征是温升超过额定温升。因此，从根本上说，对电动机进行过载保护的目的，是使电动机不因过热而烧坏。1.1.1电动机的温升曲线(1)温升曲线及其含义电动机运行时，其损耗功率(主要是铜损)必然要转换成热能，使电动机的温度升高。图1电动机的温升曲线电动机的发热过程属于热平衡的过渡过程。因此，基本规律和其他的过渡过程相同，其温升也遵循按指数曲线上升(或下降)的规律，如图1(a)中曲线①所示。其物理意义是:由于电动机在温度升高的同时，必然要向周围散热，温升越大，散热也越快。故温升不可能按线性规律上升，而是越升越慢。当电动机产生的热量和散发的热量相平衡时，温升不再增......讲座一—频率的给定与相关功能ReferenceandInterrelatedFunctionforInverter摘要:本文综述了变频器的各种频率给定功能，以及某些相关的功能，并举例说明了它们的应用。关键词:频率给定面板给定外接模拟量给定频率给定线偏置频率Abstract:Thispaperintroducedallreferenceandinterrelatedfunctionwithinverter.Andgavesomeexamplesforapplication.Keywords:FrequencycommandKeyboardfrequencycommandExternalanaloginputCurveofanalogfrequencycommand1频率给定的方式与选择1.1基础概念(1)给定方式的基本含义要调节变频器的输出频率，必须首先向变频器提供改变频率的信号，这个信号，称为频率给定信号，也有称为频率指令信号或频率参考信号的。所谓给定方式，就是调节变频器输出频率的具体方法,也就是提供给定信号的方式。(2)面板给定方式通过面板上的键盘或电位器进行频率给定(即调节频率)的方式，称为面板给定方式，面板给定又有两种情况如图1所示:(a)键盘给定频率的大小通过键盘上的升键(▲键)和降键(q键)来进行给定。键盘给定属于数字量给定，精度较高。(b)电位器给定部分变频器在面板上设置了电位器，如图1(a)所示。频率大小也可以通过电位器来调节。电位器给定属于模拟量给定，精度稍低。图1频率的面板给定方式多数变频器在面板上并无电位器，故说明书中所说的"面板给定"，实际就是键盘给定。变频器的面板通常可以取下，通过延长线安置在用户操作方便的地方，如图2所示。图2面板遥控给定此外,采用哪一种给定方式,须通过功能预置来事先决定。(3)外部给定方式从外接输入端子输入频率给定信号，来调节变频器输出频率的大小，称为外部给定，或远控给定。主要的外部给定方式有:(a)外接模拟量给定通过外接给定端子从变频器外部输入模拟量信号(电压或电流)进行给定，并通过调节给定信号的大小来调节变频器的输出频率。模拟量给定信号的种类有:·电压信号以电压大小作为给定信号。给定信号的范围有:0~10V、2~10V、0~±10V、0~5V、1~5V、0~±5V等。·电流信号以电流大小作为给定信号。给定信号的范围有:0~20mA、4~20mA等。(b)外接数字量给定通过外接开关量端子输入开关信号进行给定。(c)外接脉冲给定通过外接端子输入脉冲序列进行给定。(d)通讯给定由PLC或计算机通过通讯接口进行频率给定。1.2选择给定方式的一般原则(1)面板给定和外接给定优先选择面板给定。因为变频器的操作面板包括键盘和显示屏，而显示屏的显示功能十分齐全。例如，可显示运行过程中的各种参数，以及故障代码等。但由于受联接线长度的限制，控制面板与变频器之间的距离不能过长。(2)数字量给定与模拟量给定优先选择数字量给定。因为:(a)数字量给定时频率精度较高;(b)数字量给定通常用触点操作，非但不易损坏，且抗干扰能力强。(3)电压信号与电流信号优先选择电流信号。因为电流信号在传输过程中，不受线路电压降、接触电阻及其压...
