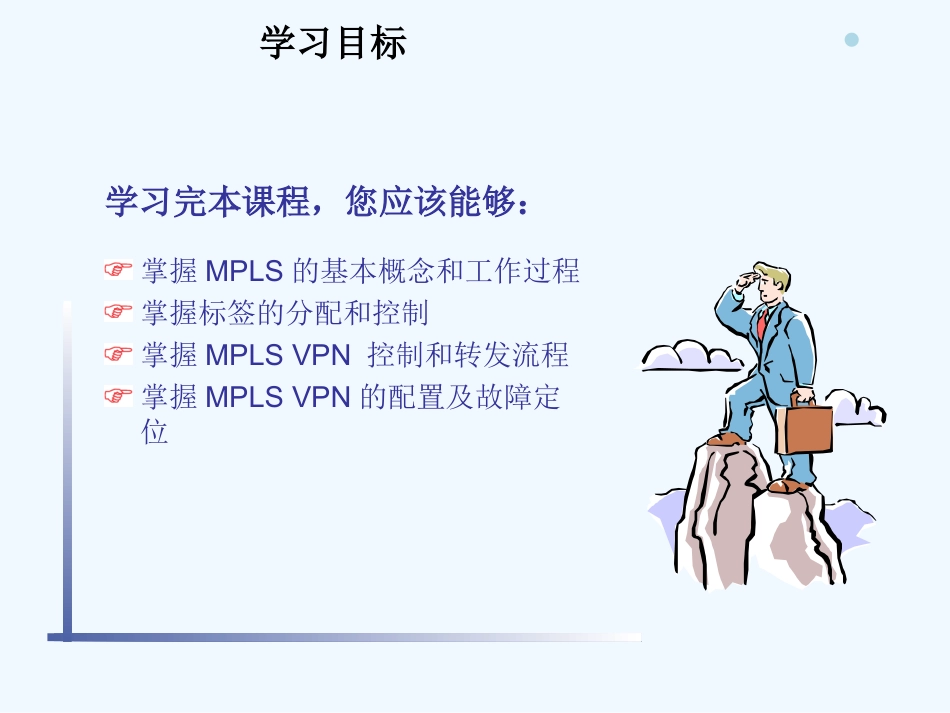

MPLSVPNMPLSVPN培训培训3.0专业.....学习目标掌握MPLS的基本概念和工作过程掌握标签的分配和控制掌握MPLSVPN控制和转发流程掌握MPLSVPN的配置及故障定位学习完本课程，您应该能够：专业.....课程内容第一章MPLS协议第二章VPN概述第三章BGP/MPLSVPN第四章配置及排错专业.....MPLS协议起源MPLS最初是用来提高路由器的转发速度而提出的一个协议1996年，Ipsilon公司推出了IPSwitching协议，通过标签交换数据包，引发了路由器技术的一次革命1997年，IETF成立了一个MPLS（Multi-ProtocolLabelSwitching）工作组，作为独立于厂商的一系列标准的名称Multi-Protocol支持多种三层协议，如IP、IPv6、IPX、SNA等LabelSwitching给报文打上标签，以标签交换取代IP转发专业.....MPLS的几个术语（一）Label：是一个比较短的，定长的，通常只具有局部意义的标识。FEC（ForwardingEquivalenceClass）：转发等价类。是在转发过程中以等价的方式处理的一组数据分组，可以通过地址、隧道、COS等来标识创建FECLSP：标签交换通道。一个FEC的数据流，在不同的节点被赋予确定的标签，数据转发按照这些标签进行。数据流所走的路径就是LSP专业.....MPLS的几个术语（二）LSR：LabelSwitchingRouter。LSR是MPLS的网络的核心交换机或者路由器，它提供标签交换和标签分发功能。LER：LabelSwitchingEdgeRouter。在MPLS的网络边缘，进入到MPLS网络的流量由LER分为不同的FEC，并为这些FEC请求相应的标签。它提供流量分类和标签的映射、标签的移除功能。专业.....MPLS封装格式通常，MPLS包头有32Bit，其中有：20Bit用作标签（Label），0到15系统保留3个Bit的EXP,协议中没有明确，通常用作COS1个Bit的S,用于标识是否是栈底，表明MPLS的标签可以嵌套。8个Bit的TTLMPLSÍ·²¿2²ãÍ·²¿IPÍ·²¿Êý¾Ý±êÇ©SEXPTTL20023243132±ÈÌØMPLSÍ·2²ãÍ·²¿IPÍ·²¿Êý¾ÝMPLSÍ·专业.....问题当一个链路层协议收到一个MPLS报文后，是如何判断这是一个MPLS报文，应该送给MPLS处理，而不是象普通的IP报文那样，直接送给IP层处理？专业.....解答在以太网中：使用值是0x8847(单播)和0x8848（组播）来表示承载的是MPLS报文（0800是IP报文）在PPP中：增加了一种新的NCP：MPLSCP，使用0x8281来标识专业.....MPLS网络拓扑结构MPLS网络拓扑结构LSRLSRCustomerIPNetworkIngressLERIngressLERLSPLabelSwitchedPathCustomerIPNetworkegressLERegressLER专业.....传统传统IPIP转发转发传统传统IPIP转发转发每一跳分析IP头，查找的方式采用最长匹配，可能查找多次所有路由器都要知道整个网络的所有路由分析IP头映射到下一跳分析IP头映射到下一跳分析IP头映射到下一跳专业.....标签转发基本概念NHLFE（NextHopLabelForwardingEntry）：描述标签操作下一跳标签操作类型：push/pop/swap链路层封装类型等FTN（FECtoNHLFE）：将FEC映射到NHLFEILM（IncomingLabelMap）：将MPLS标签映射到NHLFE专业.....标签转发（一）出口LER分析IP头FEC绑定LSPFTN->NHLFE入口LERLSRLSR标签操作：pushABCDA:…加上标签L1E1B10.0.1.0/24其他标签操作发送接口下一跳NHLFEFECIngress接收分组，判定分组所属的FEC，给分组加上Label专业.....标签转发（二）在MPLS域中只依据标签和标签转发表通过转发单元进行转发ILM->NHLFE入口LERLSRLSR标签操作：swapABCD…去掉原来的标签，加上标签L2E0CL1其他标签操作发送接口下一跳NHLFE入标签B，C:专业.....标签转发（三）在MPLS域中只依据标签和标签转发表通过转发单元进行转发ILM->NHLFE入口LERLSRLSR标签操作：swapABCD…去掉原来的标签，加上标签L3E0DL2其他标签操作发送接口下一跳NHLFE入标签B，C:专业.....标签转发（四）Egress将标签去掉，继续转发ILM->NHLFE分析IP头映射到下一跳入口LERLSRLSR标签操作：popABCD…去掉标签DL3其他标签操作发送接口下一跳NHLFE入标签D:专业.....倒数第二跳弹出（倒数第二跳弹出（PHPPHP））在最后一跳，最外层的标签已经没有意义，因此可以在倒数第二跳将标签弹出，减少最后一跳的负担。如果只有一层标签，则最后一跳直接进行IP转发；否则，对内层标签做...
