发电机保护试验

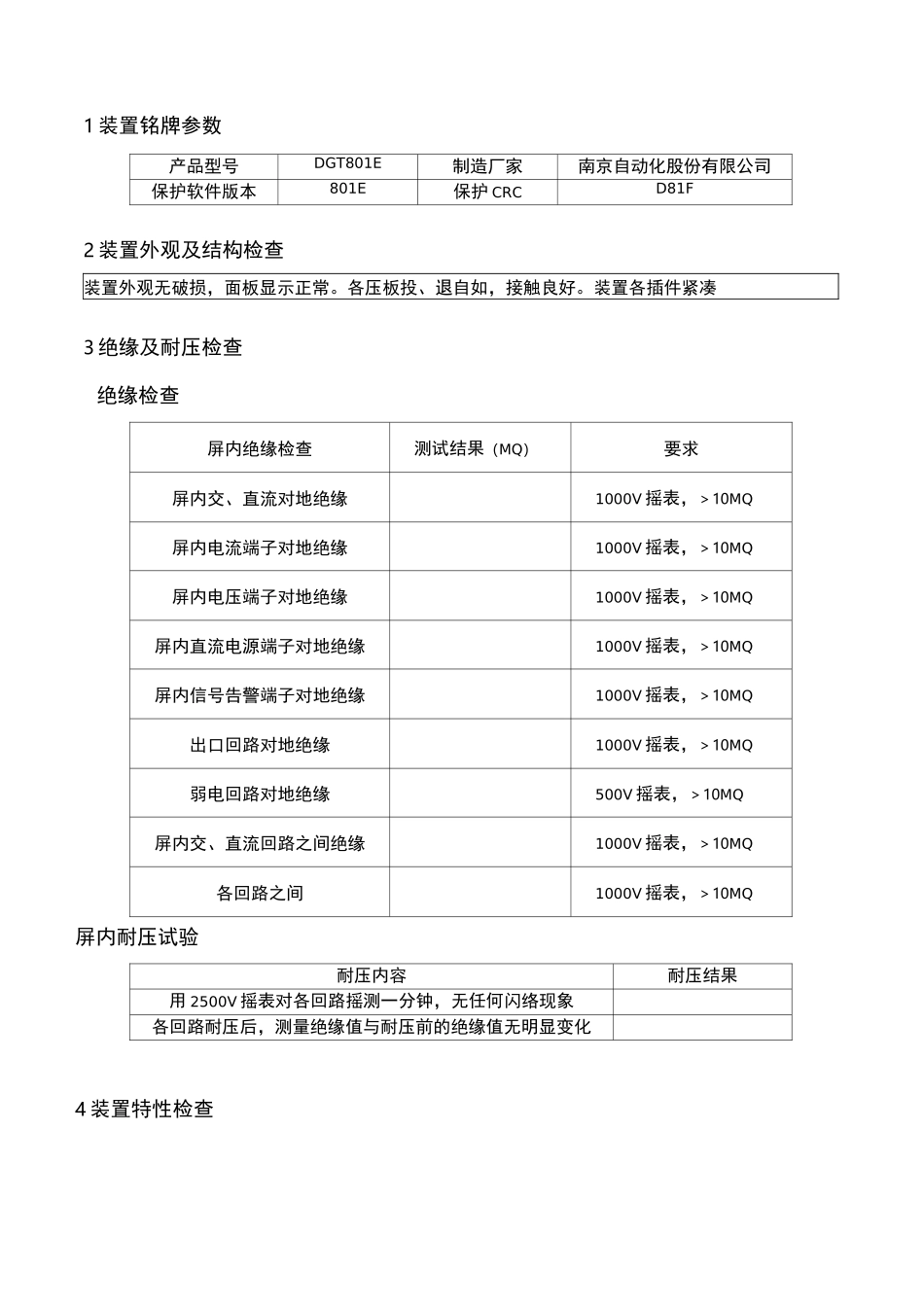

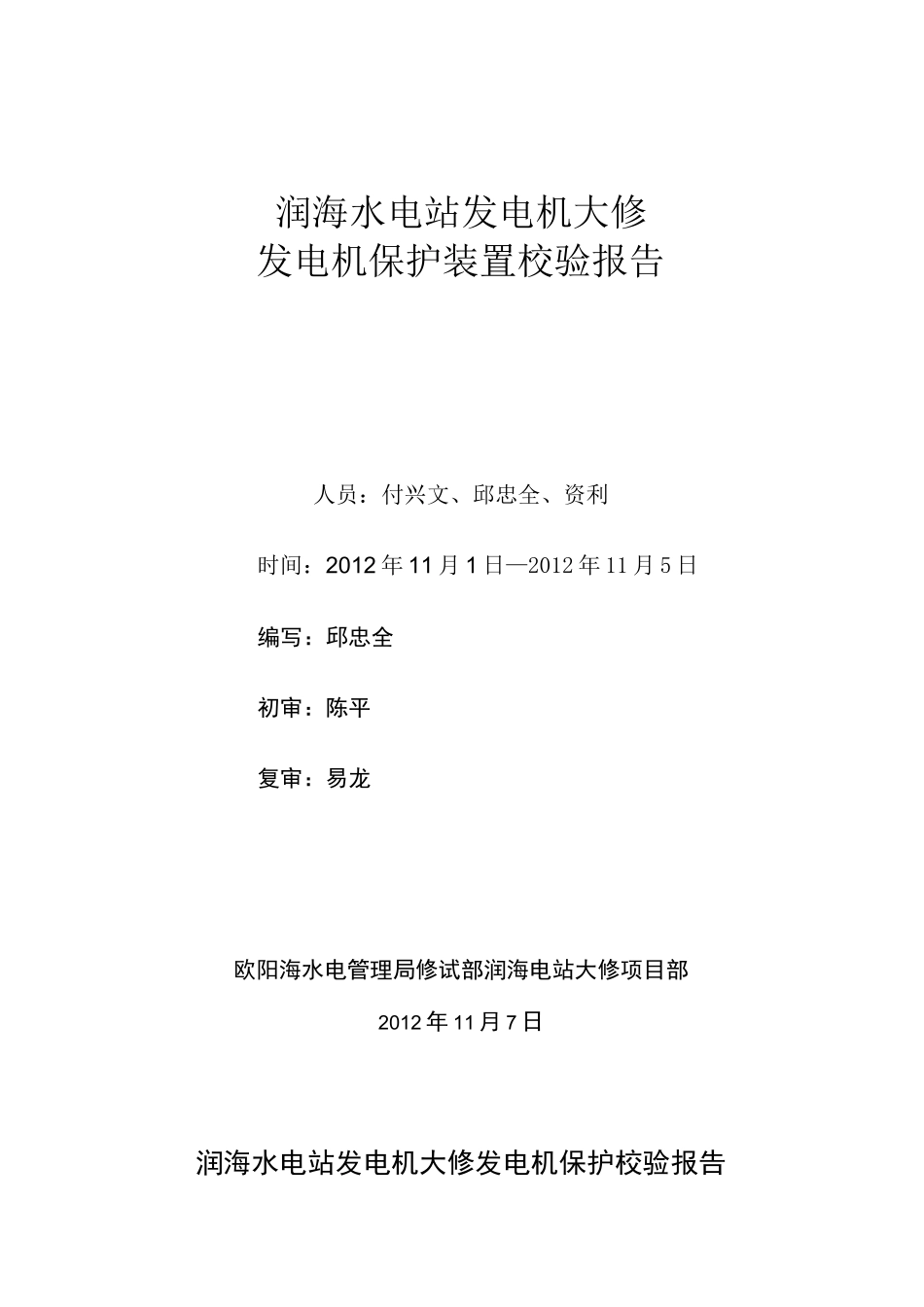

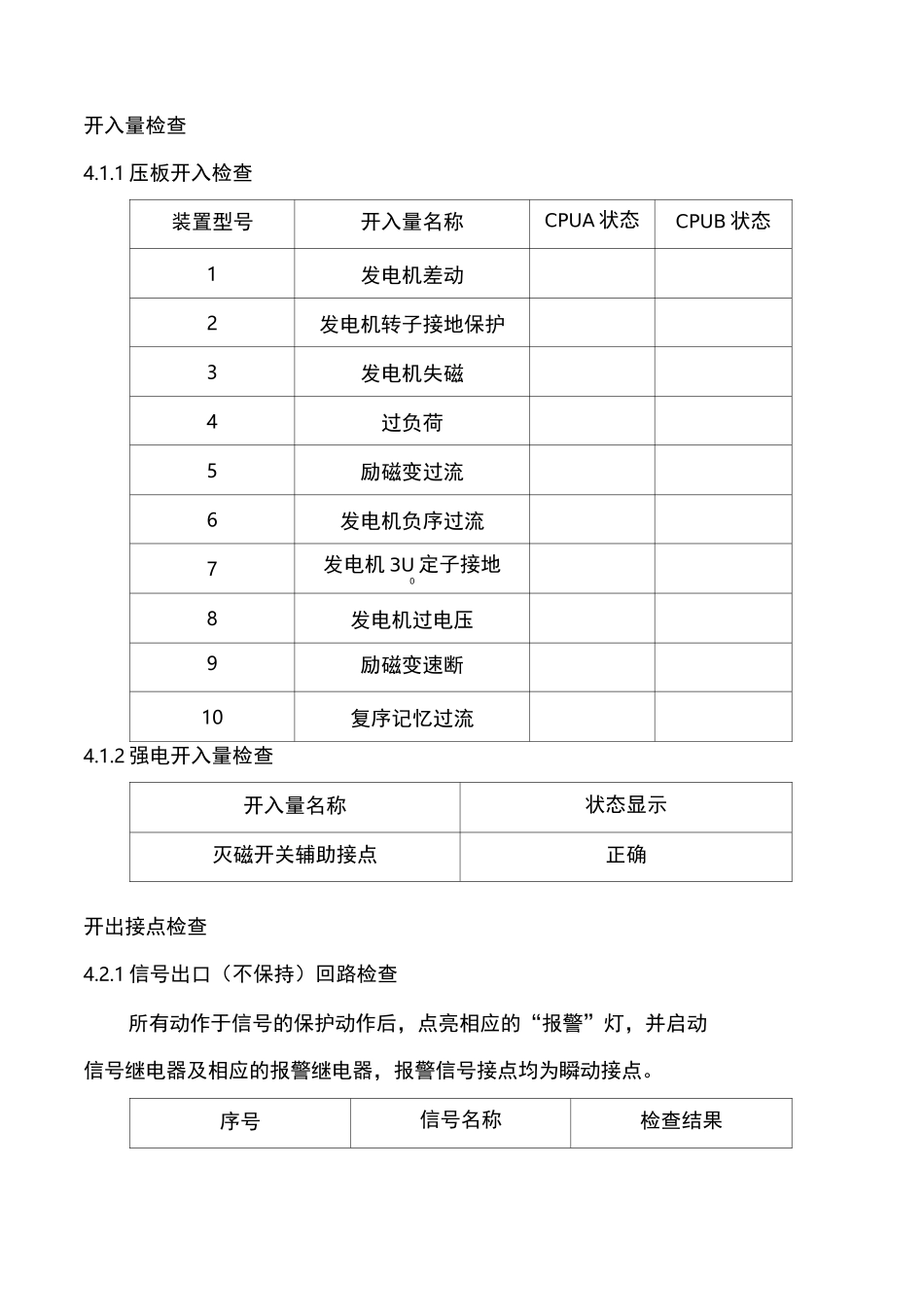

润海水电站发电机大修发电机保护装置校验报告人员：付兴文、邱忠全、资利时间：2012 年 11 月 1 日—2012 年 11 月 5 日编写：邱忠全初审：陈平复审：易龙欧阳海水电管理局修试部润海电站大修项目部2012 年 11 月 7 日润海水电站发电机大修发电机保护校验报告1 装置铭牌参数产品型号DGT801E制造厂家南京自动化股份有限公司保护软件版本801E保护 CRCD81F2 装置外观及结构检查装置外观无破损，面板显示正常。各压板投、退自如，接触良好。装置各插件紧凑3 绝缘及耐压检查绝缘检查屏内绝缘检查测试结果（MQ）要求屏内交、直流对地绝缘1000V 摇表，＞10MQ屏内电流端子对地绝缘1000V 摇表，＞10MQ屏内电压端子对地绝缘1000V 摇表，＞10MQ屏内直流电源端子对地绝缘1000V 摇表，＞10MQ屏内信号告警端子对地绝缘1000V 摇表，＞10MQ出口回路对地绝缘1000V 摇表，＞10MQ弱电回路对地绝缘500V 摇表，＞10MQ屏内交、直流回路之间绝缘1000V 摇表，＞10MQ各回路之间1000V 摇表，＞10MQ屏内耐压试验耐压内容耐压结果用 2500V 摇表对各回路摇测一分钟，无任何闪络现象各回路耐压后，测量绝缘值与耐压前的绝缘值无明显变化4 装置特性检查开入量检查4.1.1 压板开入检查装置型号开入量名称CPUA 状态CPUB 状态1发电机差动2发电机转子接地保护3发电机失磁4过负荷5励磁变过流6发电机负序过流7发电机 3U 定子接地08发电机过电压9励磁变速断10复序记忆过流4.1.2 强电开入量检查开入量名称状态显示灭磁开关辅助接点正确开出接点检查4.2.1 信号出口（不保持）回路检查所有动作于信号的保护动作后，点亮相应的“报警”灯，并启动信号继电器及相应的报警继电器，报警信号接点均为瞬动接点。序号信号名称检查结果1差动出口2TA 断线3低压过流 t14低压过流 t25定子接地6过负荷7转子点接地8灭磁开关联跳9过电压10失磁 t111失磁 t212TV 断线13负序过流14逆功率15发电机差流越限16差动启动告警17装置故障18电源故障19总信号4.2.2 信号出口（保持）回路检查所有动作于信号的保护动作后，启动信号继电器及相应的报警继电器，报警信号接点均为瞬动接点。序号信号名称检查结果1差动出口2TA 断线3低压过流 t14低压过流 t25定子接地6过负荷7转子点接地8灭磁开关联跳9过电压10失磁 t111失磁 t212TV 断线13负序过流14逆功率15发电机差流越限16差动启动告警17装置故障18电源故障19总信号4.2.3 跳闸输出接点检查跳闸接点输出序号跳闸输出量...
