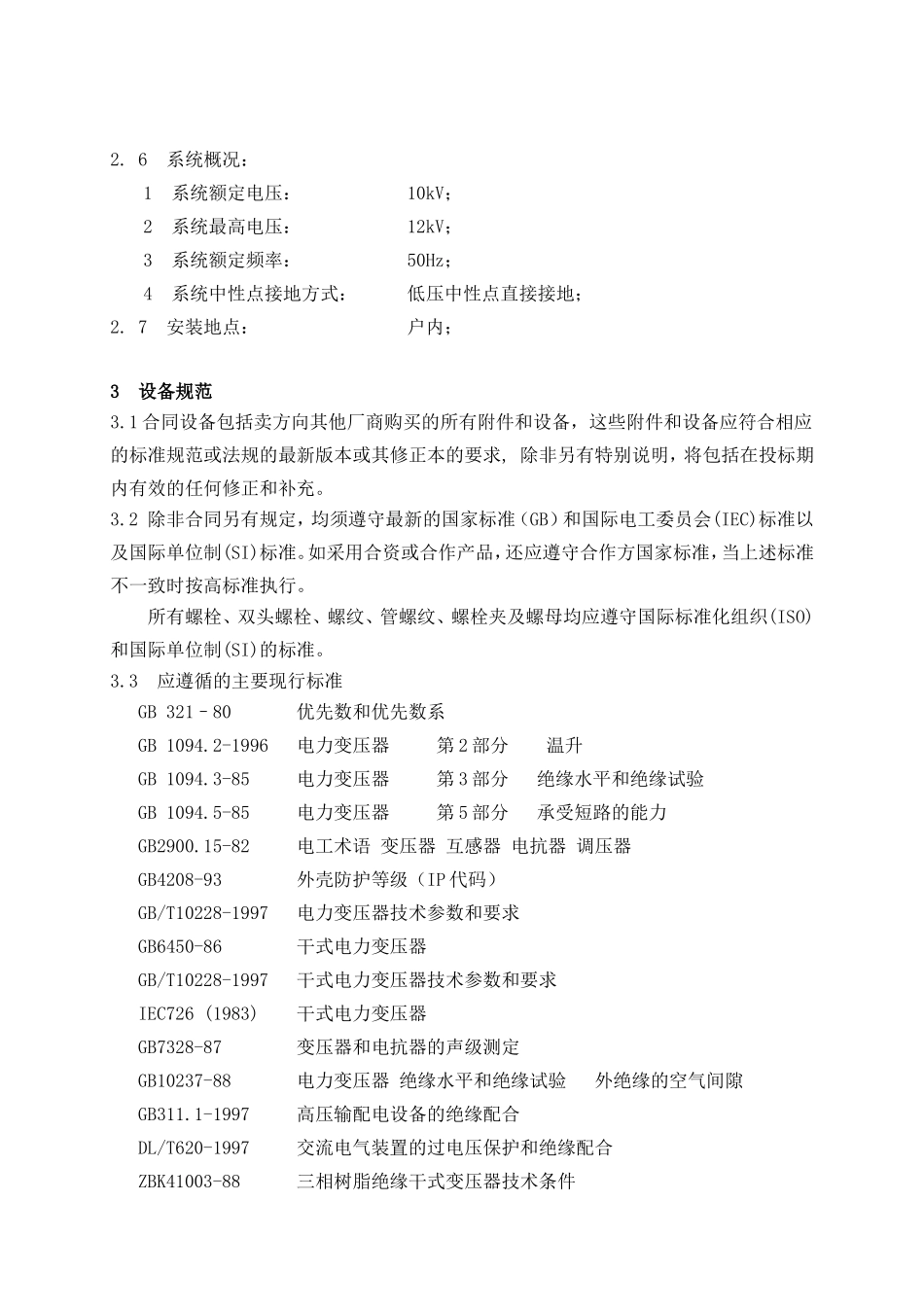

第一章技术规范1总则1.1本设备技术规范书仅适用于xxx工程用低压干式变压器，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2卖方所报干式变压器及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，证明其实成熟。1.3本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。1.4如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.5本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7本设备技术规范书未尽事宜，由买、卖双方协商确定。特别说明：投标设备需为施耐德(苏州)变压器有限公司、上海ABB变压器有限公司、广州西门子变压器有限公司原厂产品，投标人须为制造商或制造商针对本项目唯一授权的独立法人代理商（若是代理商投标的要求具有制造商针对本项目的唯一授权书）。本次招标不接受贴牌和授权制造产品。2环境条件与设计条件2.1周围空气温度最高温度：+40℃；最低温度：-25℃；日平均：+30℃；年平均：+20℃；2.2海拔高度：小于1000米；2.3环境相对湿度(在25℃时)多年平均值：81％；2.4地震烈度：Ⅷ度；水平加速度：0.25g；垂直加速度：0.125g；2.5污秽等级：Ⅳ级（爬距：3.1cm/kV，按最高工作电压计）；2.6系统概况：1系统额定电压：10kV；2系统最高电压：12kV；3系统额定频率：50Hz；4系统中性点接地方式：低压中性点直接接地；2.7安装地点：户内；3设备规范3.1合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求,除非另有特别说明，将包括在投标期内有效的任何修正和补充。3.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。3.3应遵循的主要现行标准GB321–80优先数和优先数系GB1094.2-1996电力变压器第2部分温升GB1094.3-85电力变压器第3部分绝缘水平和绝缘试验GB1094.5-85电力变压器第5部分承受短路的能力GB2900.15-82电工术语变压器互感器电抗器调压器GB4208-93外壳防护等级（IP代码）GB/T10228-1997电力变压器技术参数和要求GB6450-86干式电力变压器GB/T10228-1997干式电力变压器技术参数和要求IEC726(1983)干式电力变压器GB7328-87变压器和电抗器的声级测定GB10237-88电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB311.1-1997高压输配电设备的绝缘配合DL/T620-1997交流电气装置的过电压保护和绝缘配合ZBK41003-88三相树脂绝缘干式变压器技术条件ZBK41005-896-220KV变压器声级GB2706高压电气动热稳定GB311.1-311.6高压输变电设备的绝缘配合高电压试验技术GB/T13499-92电力变压器应用导则GB/T19001-94质量体系设计、开发、生产、安装和服务的质量保证模式这些法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。3.4当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。4技术条件4.1设备主要参数4.1.1型式：环氧树脂真空浇注干式变压器；（真空环境浇注，不允许在空气环境中缠绕浇注线圈）。4.1.2型号：SCB104.1.3额定频率：50Hz；4.1.4额定容量：2500kVA4.1.5空载额定电压变比：10±2*2.5%/0.4kV4.1.6短路阻抗：6%4.1.7绝缘等级：F级4.1.8联接组标号：D，yn11；4.1.9冷却方式：AN/AF；4.1.10绕...
