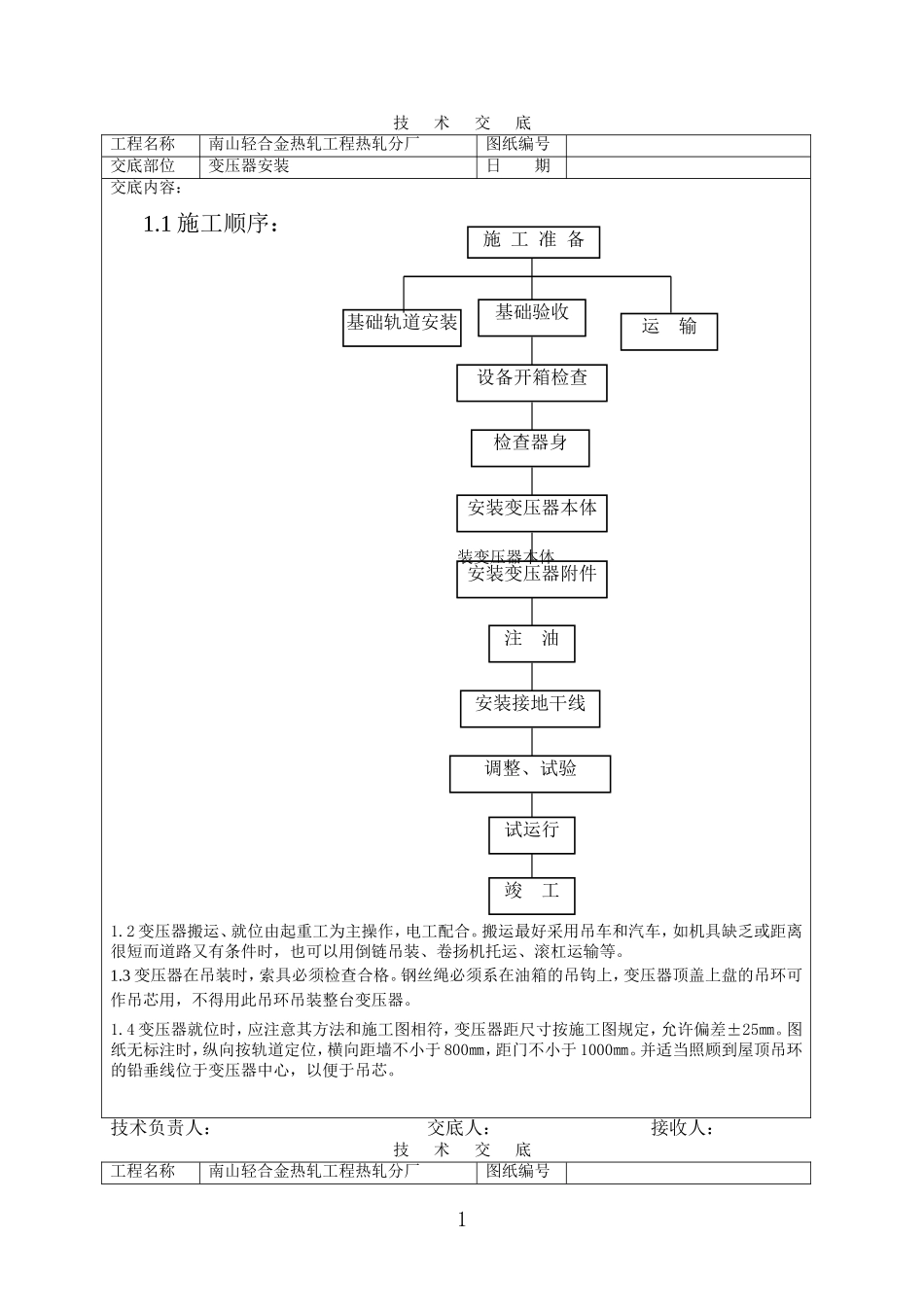

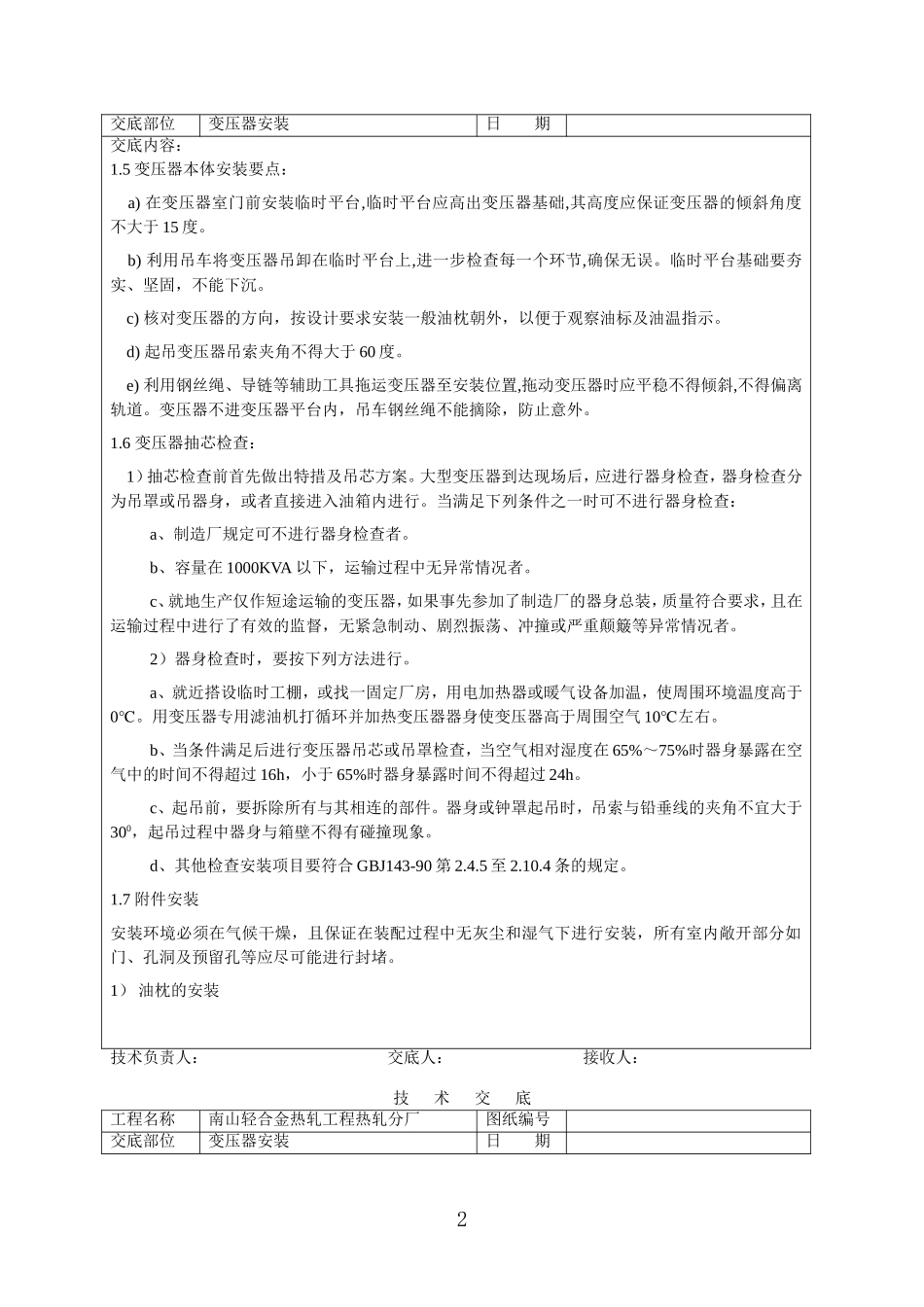

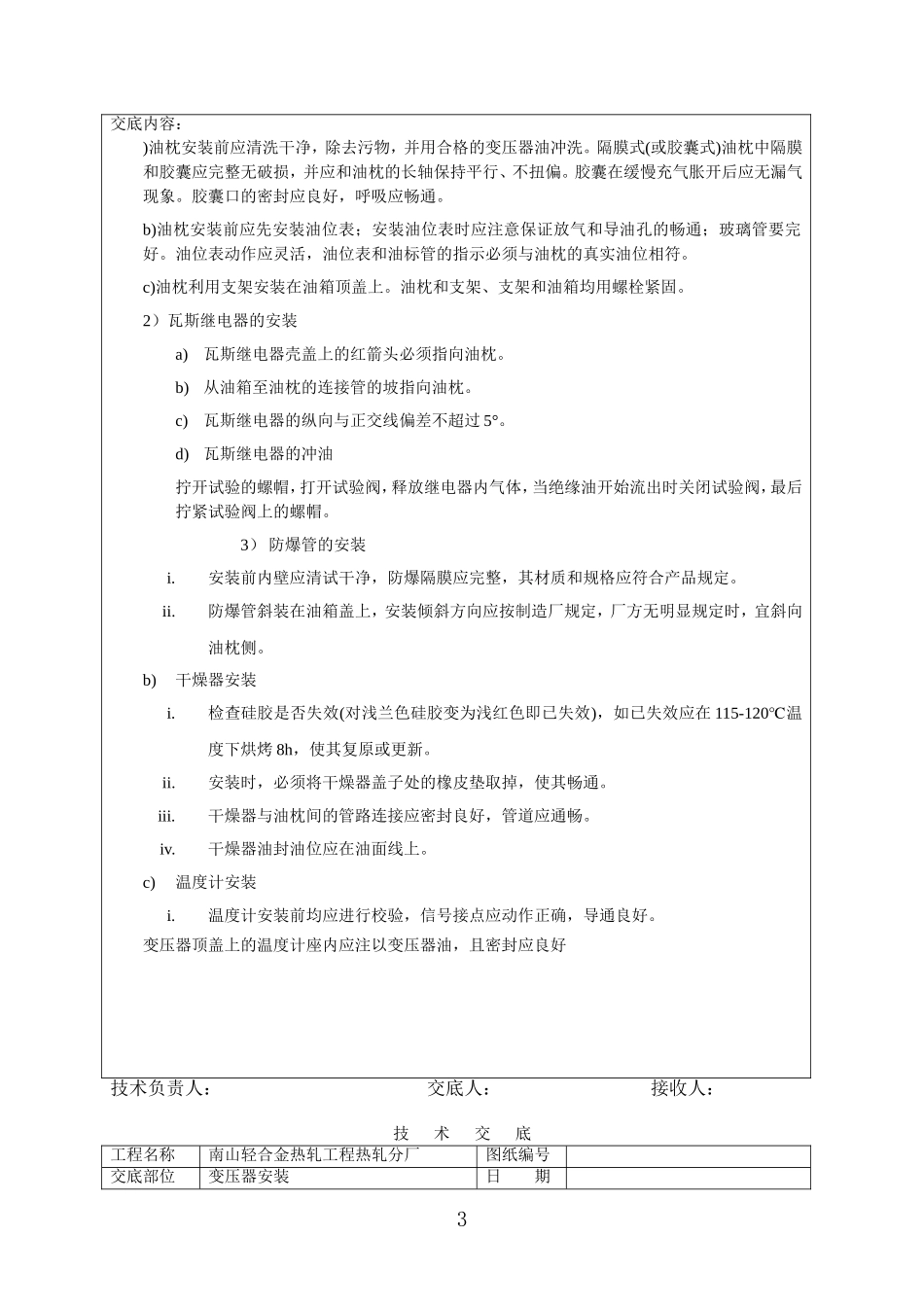

技术交底工程名称南山轻合金热轧工程热轧分厂图纸编号交底部位变压器安装日期交底内容：1.1施工顺序：1.2变压器搬运、就位由起重工为主操作，电工配合。搬运最好采用吊车和汽车，如机具缺乏或距离很短而道路又有条件时，也可以用倒链吊装、卷扬机托运、滚杠运输等。1.3变压器在吊装时，索具必须检查合格。钢丝绳必须系在油箱的吊钩上，变压器顶盖上盘的吊环可作吊芯用，不得用此吊环吊装整台变压器。1.4变压器就位时，应注意其方法和施工图相符，变压器距尺寸按施工图规定，允许偏差±25㎜。图纸无标注时，纵向按轨道定位，横向距墙不小于800㎜，距门不小于1000㎜。并适当照顾到屋顶吊环的铅垂线位于变压器中心，以便于吊芯。技术负责人：交底人：接收人：技术交底工程名称南山轻合金热轧工程热轧分厂图纸编号1施工准备基础轨道安装基础验收运输设备开箱检查检查器身安装变压器本体装变压器本体安装变压器附件注油安装接地干线调整、试验试运行竣工交底部位变压器安装日期交底内容：1.5变压器本体安装要点：a)在变压器室门前安装临时平台,临时平台应高出变压器基础,其高度应保证变压器的倾斜角度不大于15度。b)利用吊车将变压器吊卸在临时平台上,进一步检查每一个环节,确保无误。临时平台基础要夯实、坚固，不能下沉。c)核对变压器的方向，按设计要求安装一般油枕朝外，以便于观察油标及油温指示。d)起吊变压器吊索夹角不得大于60度。e)利用钢丝绳、导链等辅助工具拖运变压器至安装位置,拖动变压器时应平稳不得倾斜,不得偏离轨道。变压器不进变压器平台内，吊车钢丝绳不能摘除，防止意外。1.6变压器抽芯检查：1）抽芯检查前首先做出特措及吊芯方案。大型变压器到达现场后，应进行器身检查，器身检查分为吊罩或吊器身，或者直接进入油箱内进行。当满足下列条件之一时可不进行器身检查：a、制造厂规定可不进行器身检查者。b、容量在1000KVA以下，运输过程中无异常情况者。c、就地生产仅作短途运输的变压器，如果事先参加了制造厂的器身总装，质量符合要求，且在运输过程中进行了有效的监督，无紧急制动、剧烈振荡、冲撞或严重颠簸等异常情况者。2）器身检查时，要按下列方法进行。a、就近搭设临时工棚，或找一固定厂房，用电加热器或暖气设备加温，使周围环境温度高于0℃。用变压器专用滤油机打循环并加热变压器器身使变压器高于周围空气10℃左右。b、当条件满足后进行变压器吊芯或吊罩检查，当空气相对湿度在65%～75%时器身暴露在空气中的时间不得超过16h，小于65%时器身暴露时间不得超过24h。c、起吊前，要拆除所有与其相连的部件。器身或钟罩起吊时，吊索与铅垂线的夹角不宜大于300，起吊过程中器身与箱壁不得有碰撞现象。d、其他检查安装项目要符合GBJ143-90第2.4.5至2.10.4条的规定。1.7附件安装安装环境必须在气候干燥，且保证在装配过程中无灰尘和湿气下进行安装，所有室内敞开部分如门、孔洞及预留孔等应尽可能进行封堵。1）油枕的安装技术负责人：交底人：接收人：技术交底工程名称南山轻合金热轧工程热轧分厂图纸编号交底部位变压器安装日期2交底内容：)油枕安装前应清洗干净，除去污物，并用合格的变压器油冲洗。隔膜式(或胶囊式)油枕中隔膜和胶囊应完整无破损，并应和油枕的长轴保持平行、不扭偏。胶囊在缓慢充气胀开后应无漏气现象。胶囊口的密封应良好，呼吸应畅通。b)油枕安装前应先安装油位表；安装油位表时应注意保证放气和导油孔的畅通；玻璃管要完好。油位表动作应灵活，油位表和油标管的指示必须与油枕的真实油位相符。c)油枕利用支架安装在油箱顶盖上。油枕和支架、支架和油箱均用螺栓紧固。2）瓦斯继电器的安装a)瓦斯继电器壳盖上的红箭头必须指向油枕。b)从油箱至油枕的连接管的坡指向油枕。c)瓦斯继电器的纵向与正交线偏差不超过5°。d)瓦斯继电器的冲油拧开试验的螺帽，打开试验阀，释放继电器内气体，当绝缘油开始流出时关闭试验阀，最后拧紧试验阀上的螺帽。3）防爆管的安装i.安装前内壁应清试干净，防爆隔膜应完整，其材质和规格应符合产品规定。ii.防爆管斜装在油箱盖上，安装倾斜方向应按制造厂规定，厂方无明显规定时，宜斜向油枕侧。b)干燥器安装i....
