初步了解盾构机

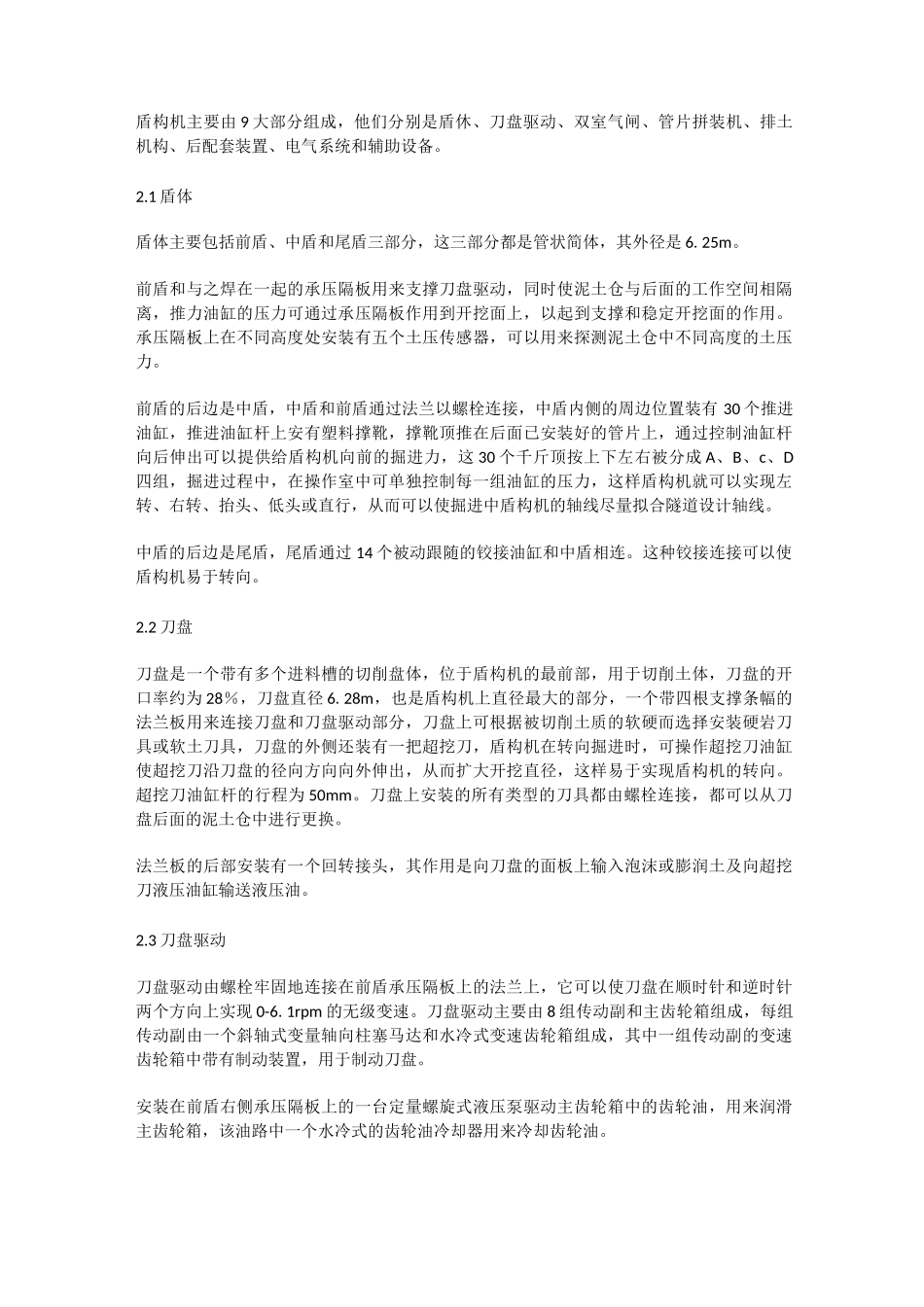

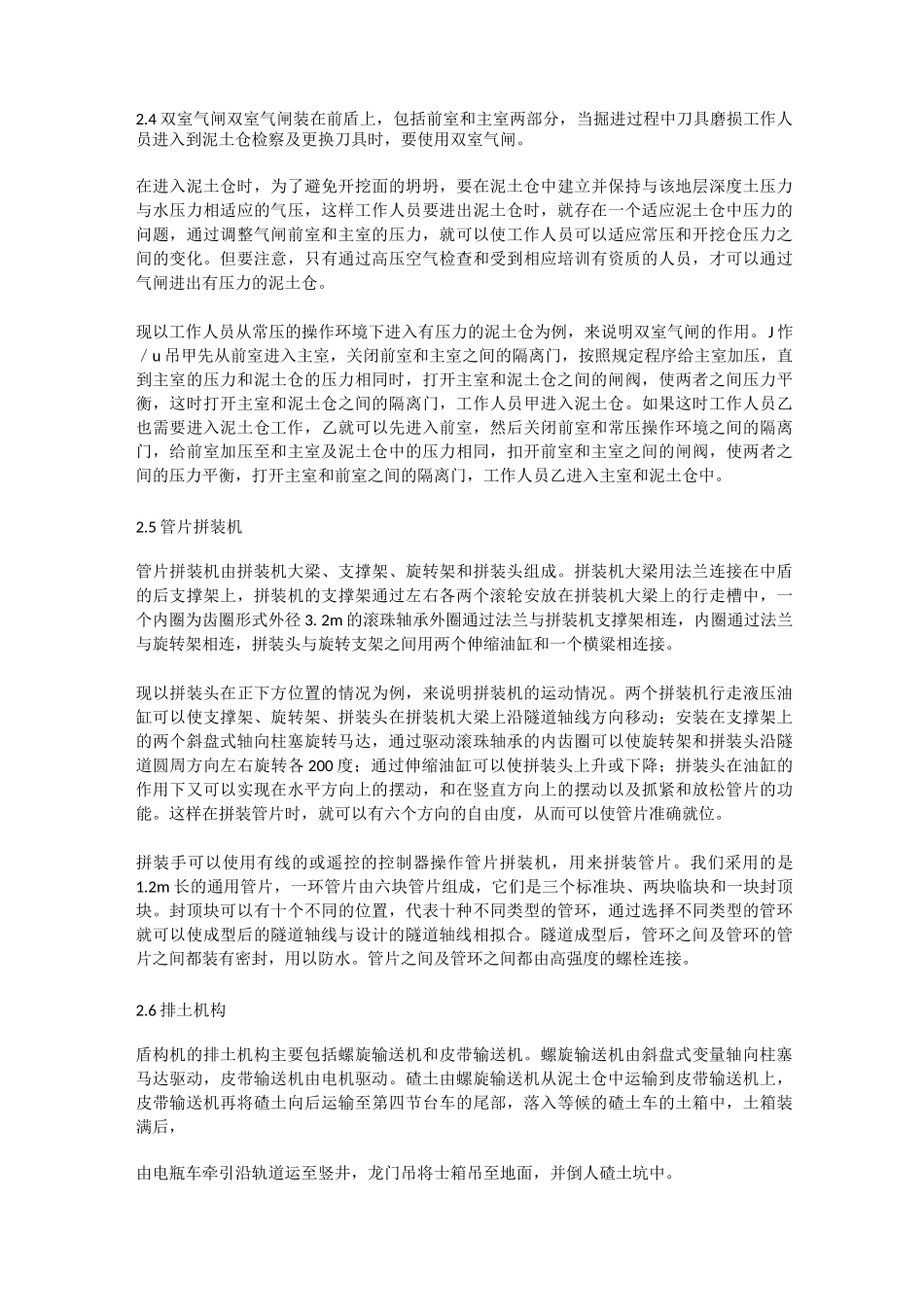

盾构机主要由 9 大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。2.1 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是 6.25m。前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有 30 个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这 30 个千斤顶按上下左右被分成 A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。中盾的后边是尾盾，尾盾通过 14 个被动跟随的铰接油缸和中盾相连。这种铰接连接可以使盾构机易于转向。2.2 刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为 28％，刀盘直径 6.28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时，可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。超挖刀油缸杆的行程为 50mm。刀盘上安装的所有类型的刀具都由螺栓连接，都可以从刀盘后面的泥土仓中进行更换。法兰板的后部安装有一个回转接头，其作用是向刀盘的面板上输入泡沫或膨润土及向超挖刀液压油缸输送液压油。2.3 刀盘驱动刀盘驱动由螺栓牢固地连接在前盾承压隔板上的法兰上，它可以使刀盘在顺时针和逆时针两个方向上实现 0-6.1rpm 的无级变速。刀盘驱动主要由 8 组传动副和主齿轮箱组成，每组传动副由一个斜轴式变量轴向柱塞马达和水冷式变速齿轮箱组成，其中一组传动副的变速齿轮箱中带有制动装置，用于制动刀盘。安装在前盾右侧承压隔板上的一台定量螺旋式液压泵驱动主齿轮箱中的齿轮油，用来润滑主齿轮箱，该油路中一个水冷式的齿轮油冷却器用来冷却齿轮油。2.4 双室气闸双室气闸装在前...
