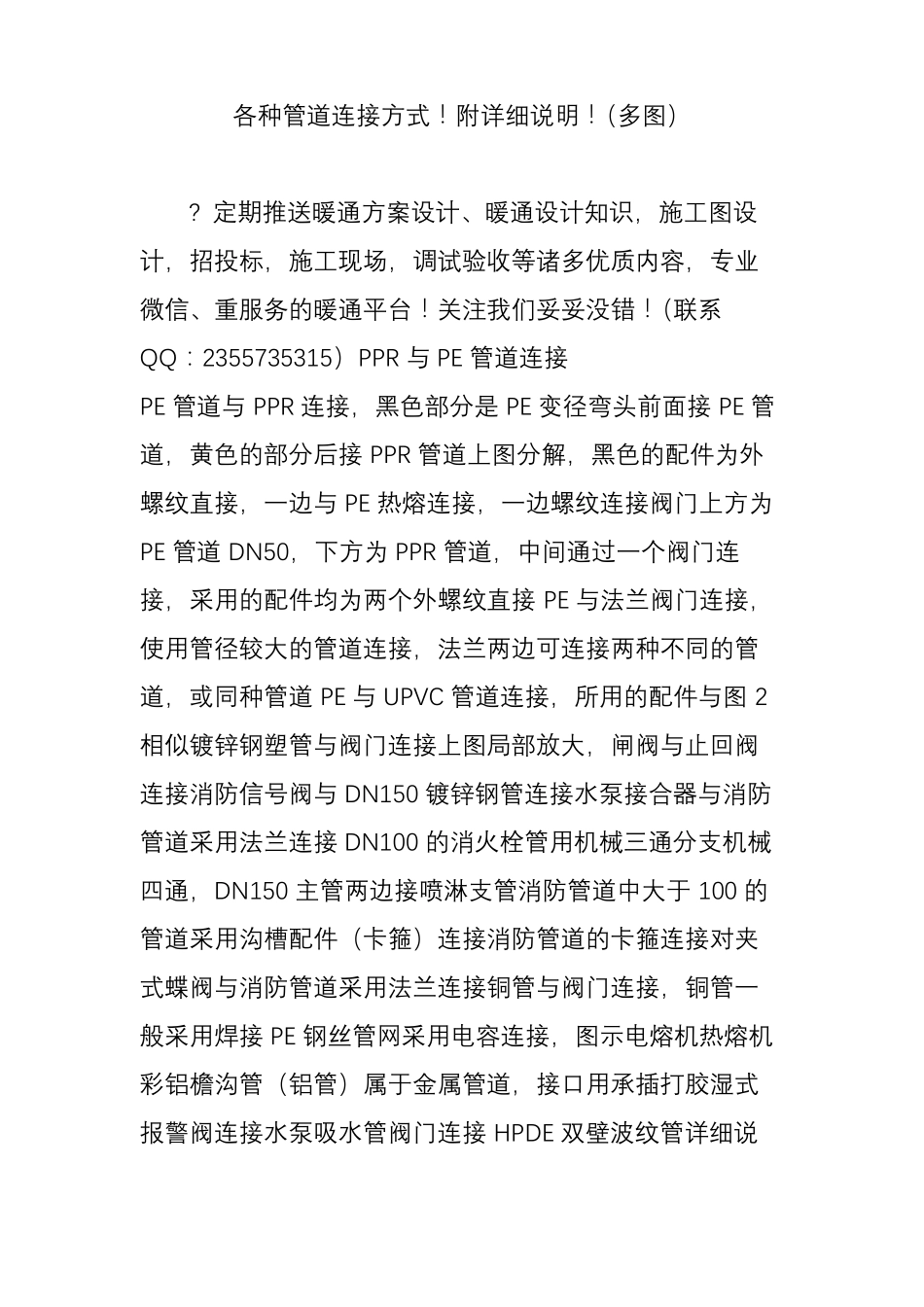

各种管道连接方式！附详细说明！（多图）? 定期推送暖通方案设计、暖通设计知识，施工图设计，招投标，施工现场，调试验收等诸多优质内容，专业微信、重服务的暖通平台！关注我们妥妥没错！（联系QQ：2355735315）PPR 与 PE 管道连接PE 管道与 PPR 连接，黑色部分是 PE 变径弯头前面接 PE 管道，黄色的部分后接 PPR 管道上图分解，黑色的配件为外螺纹直接，一边与 PE 热熔连接，一边螺纹连接阀门上方为PE 管道 DN50，下方为 PPR 管道，中间通过一个阀门连接，采用的配件均为两个外螺纹直接 PE 与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同的管道，或同种管道 PE 与 UPVC 管道连接，所用的配件与图 2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与 DN150 镀锌钢管连接水泵接合器与消防管道采用法兰连接 DN100 的消火栓管用机械三通分支机械四通，DN150 主管两边接喷淋支管消防管道中大于 100 的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接 PE 钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接 HPDE 双壁波纹管详细说明：HPDE 双壁波纹管采用橡胶圈连接，留意橡胶圈一、管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15-32mm 者套丝 2 次，40-50mm 者套丝 3 次，70mm 以上者套丝 3-4 次为宜。a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内，留出适当...
