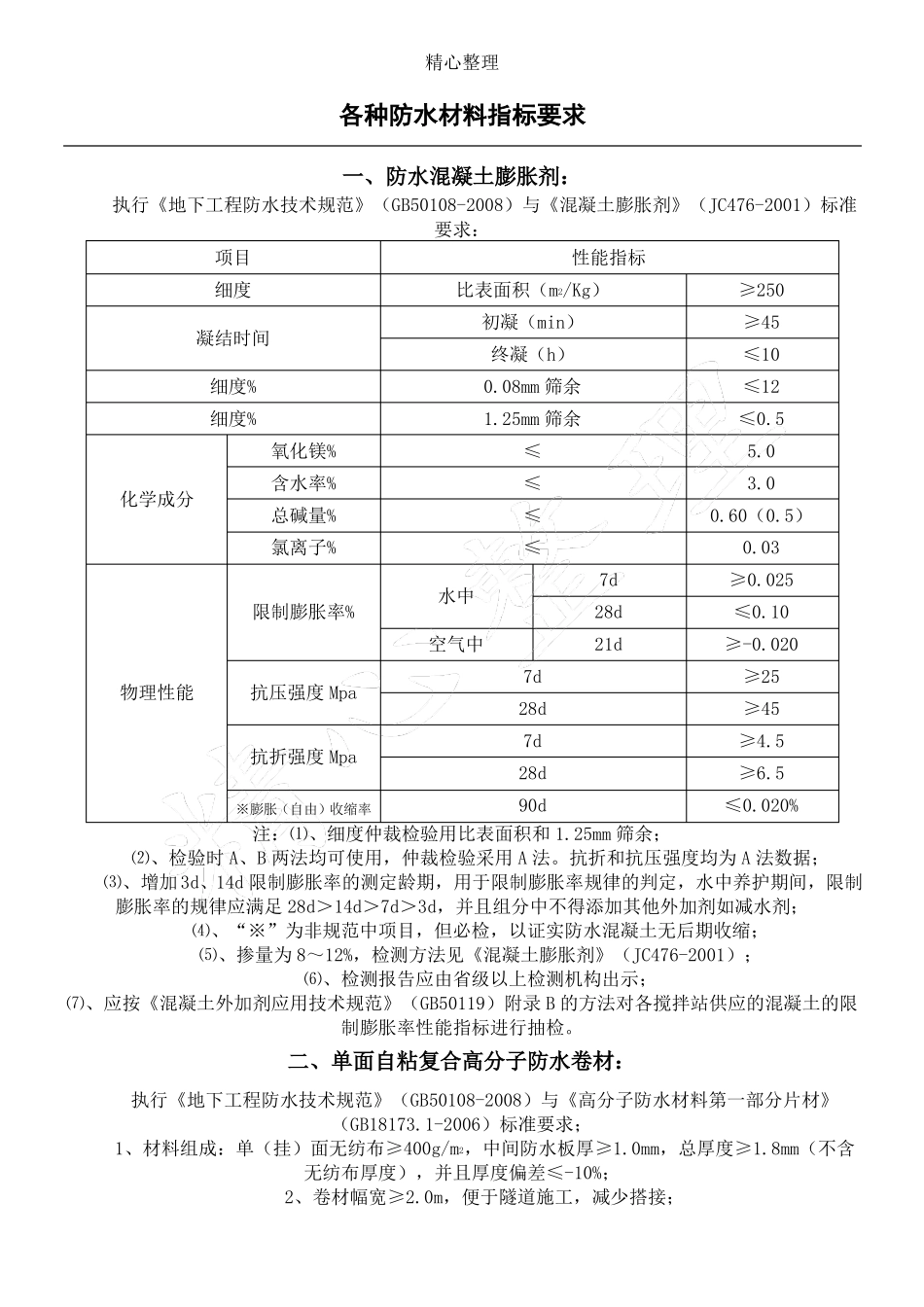

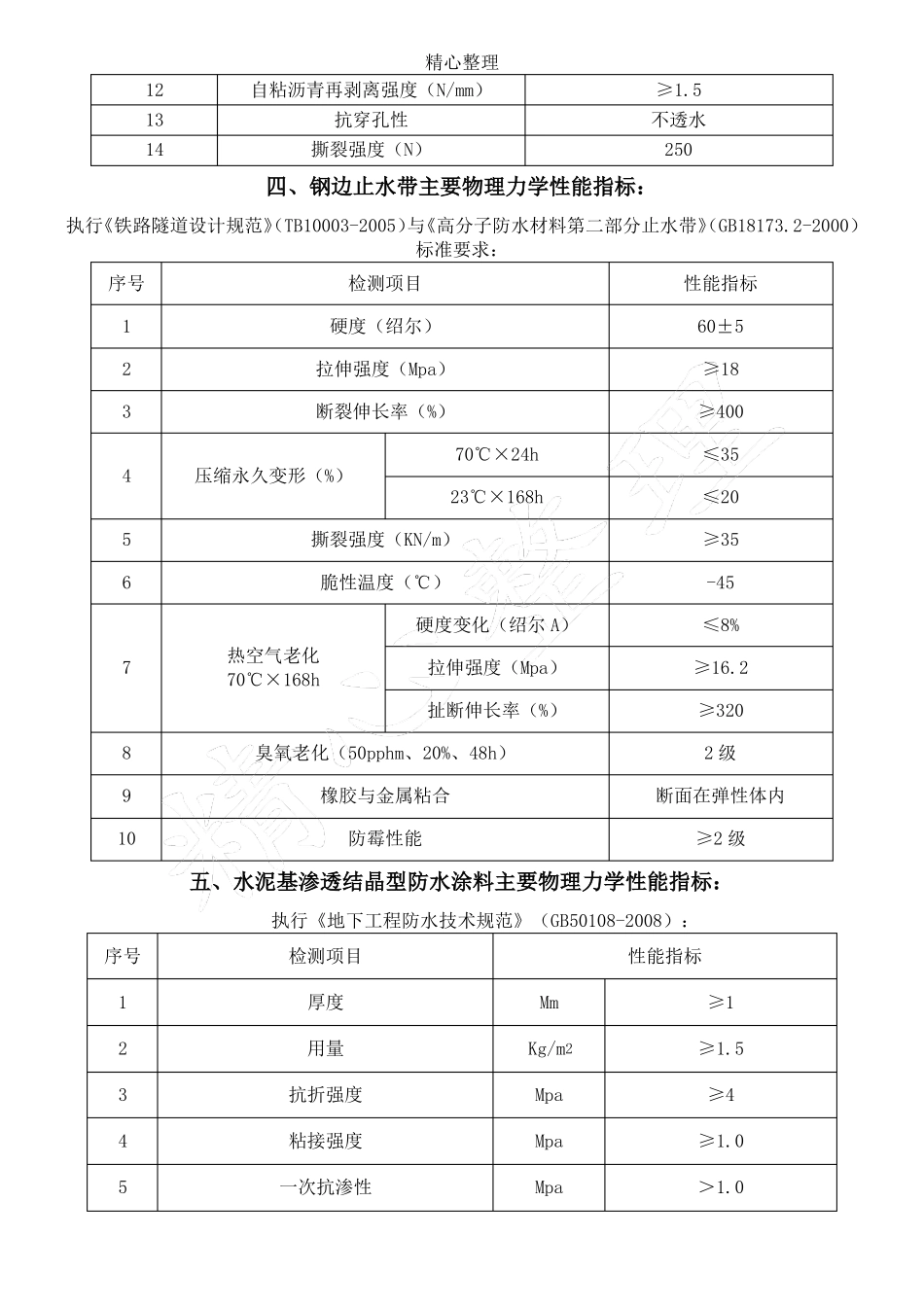

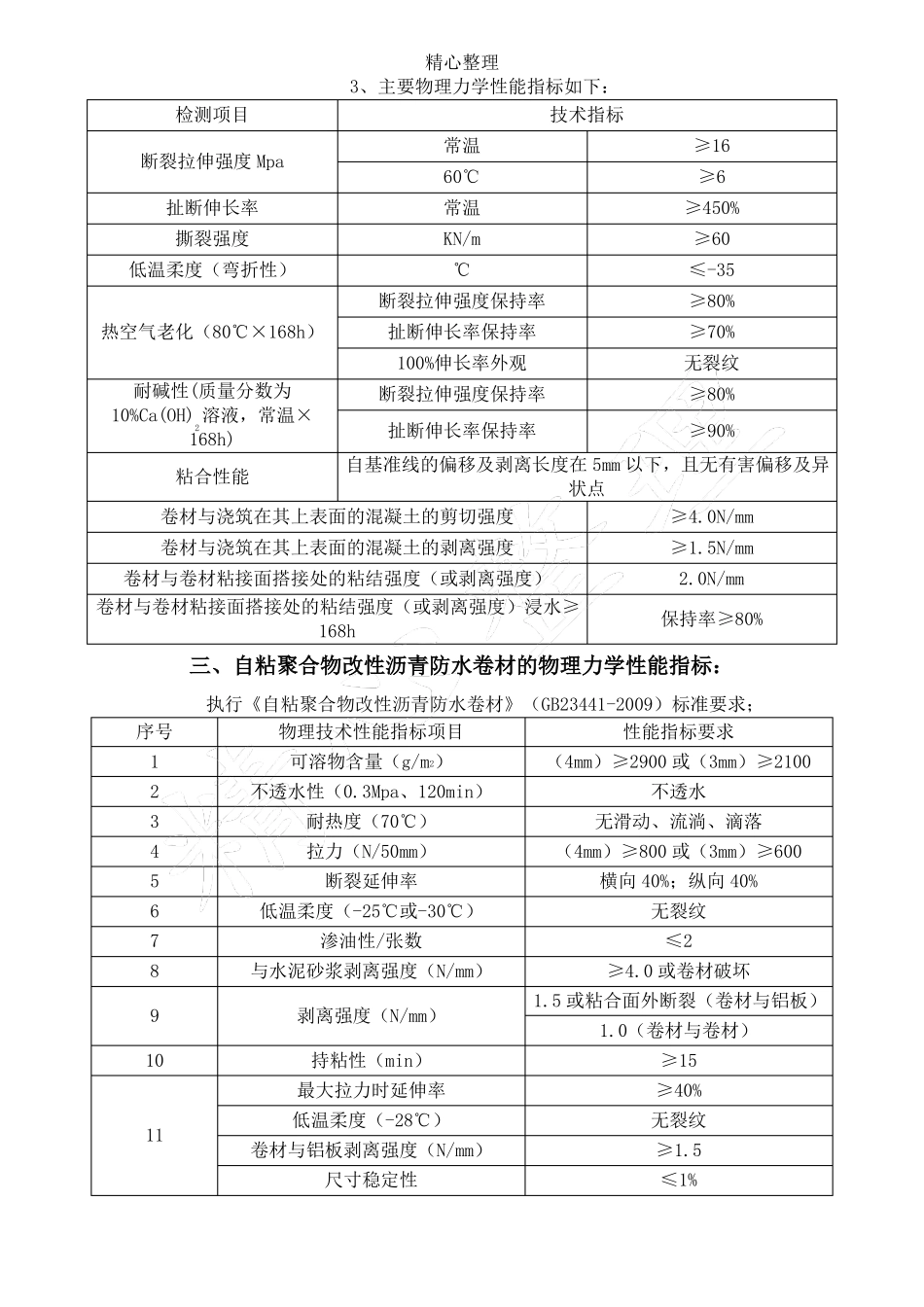

精心整理各种防水材料指标要求一、防水混凝土膨胀剂：执行《地下工程防水技术规范》（GB50108-2008）与《混凝土膨胀剂》（JC476-2001）标准要求：项目细度凝结时间细度%细度%氧化镁%化学成分含水率%总碱量%氯离子%限制膨胀率%水中空气中物理性能抗压强度 Mpa抗折强度 Mpa※膨胀（自由）收缩率性能指标比表面积（m2/Kg）初凝（min）终凝（h）0.08mm 筛余1.25mm 筛余≤≤≤≤7d28d21d7d28d7d28d90d≥250≥45≤10≤12≤0.55.03.00.60（0.5）0.03≥0.025≤0.10≥-0.020≥25≥45≥4.5≥6.5≤0.020%注：⑴、细度仲裁检验用比表面积和 1.25mm 筛余；⑵、检验时 A、B 两法均可使用，仲裁检验采用 A 法。抗折和抗压强度均为 A 法数据；⑶、增加3d、14d 限制膨胀率的测定龄期，用于限制膨胀率规律的判定，水中养护期间，限制膨胀率的规律应满足 28d＞14d＞7d＞3d，并且组分中不得添加其他外加剂如减水剂；⑷、“※”为非规范中项目，但必检，以证实防水混凝土无后期收缩；⑸、掺量为 8～12%，检测方法见《混凝土膨胀剂》（JC476-2001）；⑹、检测报告应由省级以上检测机构出示；⑺、应按《混凝土外加剂应用技术规范》（GB50119）附录 B 的方法对各搅拌站供应的混凝土的限制膨胀率性能指标进行抽检。二、单面自粘复合高分子防水卷材：执行《地下工程防水技术规范》（GB50108-2008）与《高分子防水材料第一部分片材》（GB18173.1-2006）标准要求；1、材料组成：单（挂）面无纺布≥400g/m2，中间防水板厚≥1.0mm，总厚度≥1.8mm（不含无纺布厚度），并且厚度偏差≤-10%；2、卷材幅宽≥2.0m，便于隧道施工，减少搭接；精心整理3、主要物理力学性能指标如下：检测项目断裂拉伸强度 Mpa扯断伸长率撕裂强度低温柔度（弯折性）热空气老化（80℃×168h）耐碱性(质量分数为10%Ca(OH)2溶液，常温×168h)粘合性能常温60℃常温KN/m℃断裂拉伸强度保持率扯断伸长率保持率100%伸长率外观断裂拉伸强度保持率扯断伸长率保持率技术指标≥16≥6≥450%≥60≤-35≥80%≥70%无裂纹≥80%≥90%自基准线的偏移及剥离长度在 5mm 以下，且无有害偏移及异状点卷材与浇筑在其上表面的混凝土的剪切强度≥4.0N/mm卷材与浇筑在其上表面的混凝土的剥离强度卷材与卷材粘接面搭接处的粘结强度（或剥离强度）卷材与卷材粘接面搭接处的粘结强度（或剥离强度）浸水≥168h≥1.5N/mm2.0N/mm保持率≥80%三、自粘聚合物改性沥青防水卷材的物理力学性能指标：序号12345678910执行《自...
