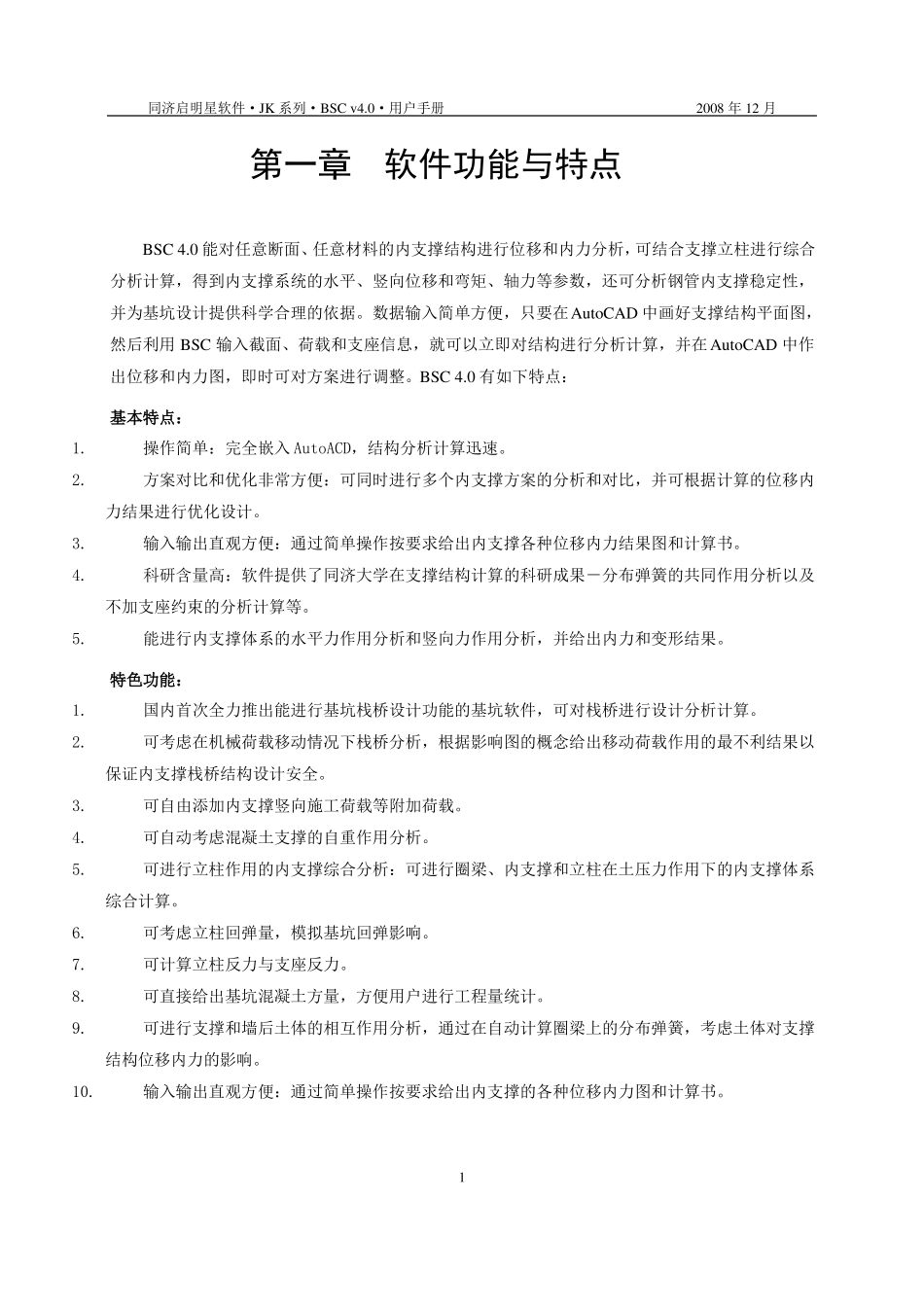

同济启明星软件·JK 系列·BSC v4.0·用户手册2008 年 12 月第一章软件功能与特点BSC 4.0 能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。数据输入简单方便，只要在AutoCAD 中画好支撑结构平面图，然后利用 BSC 输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在AutoCAD 中作出位移和内力图，即时可对方案进行调整。BSC 4.0 有如下特点：基本特点：1.2.操作简单：完全嵌入 AutoACD，结构分析计算迅速。方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。3.4.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。特色功能：1.2.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。3.4.5.可自由添加内支撑竖向施工荷载等附加荷载。可自动考虑混凝土支撑的自重作用分析。可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。6.7.8.9.可考虑立柱回弹量，模拟基坑回弹影响。可计算立柱反力与支座反力。可直接给出基坑混凝土方量，方便用户进行工程量统计。可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。1同济启明星软件·JK 系列·BSC v4.0·用户手册2008 年 12 月第二章 软件运行安装（一）软件运行环境操作系统：Windows 2000 或 XP、2003其他要求：AutoCAD for Windows（二）安装方法使用 Windows 文件管理器运行 BSC 安装盘中的 SETUP.EXE，屏幕显示如下图。图. 1在安装屏幕上点击“下一步”进行 BSC 4.0 的安装，点击“取消”则取消安装。然后根据提示在输入框中输入要将 BSC 4.0 安装到的路径和程序组名，缺省路径是“...
