后浇带独立支撑体系

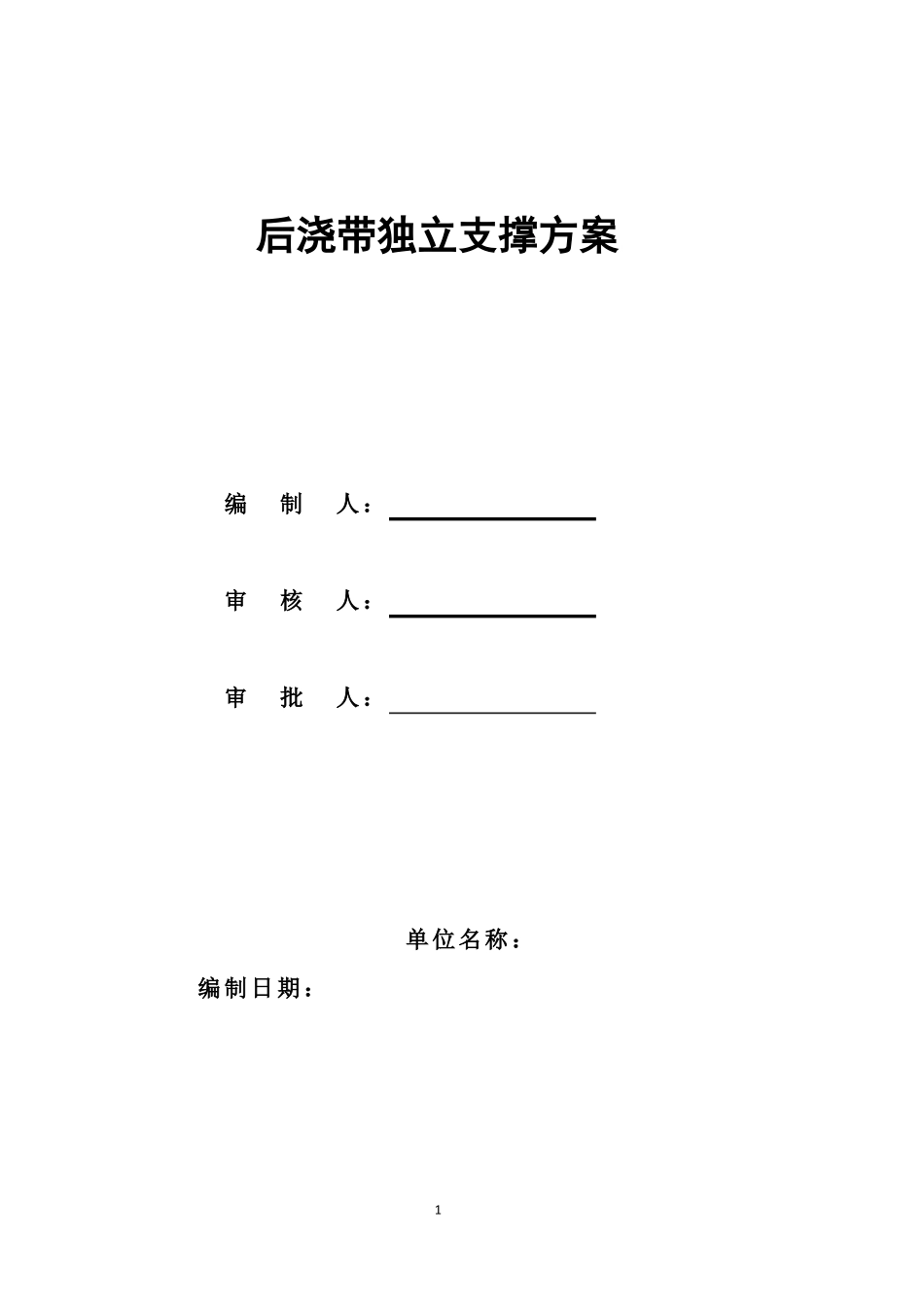

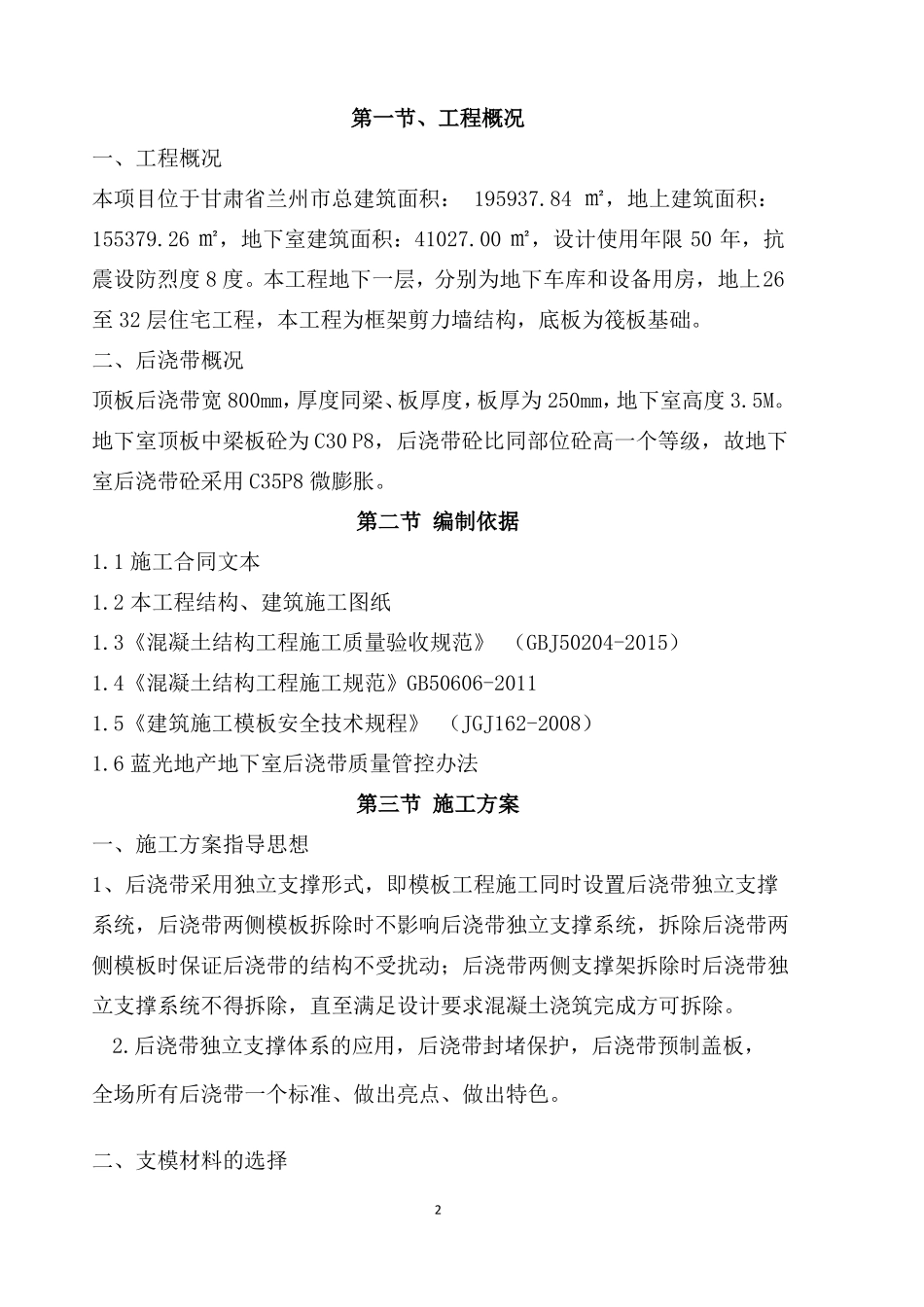

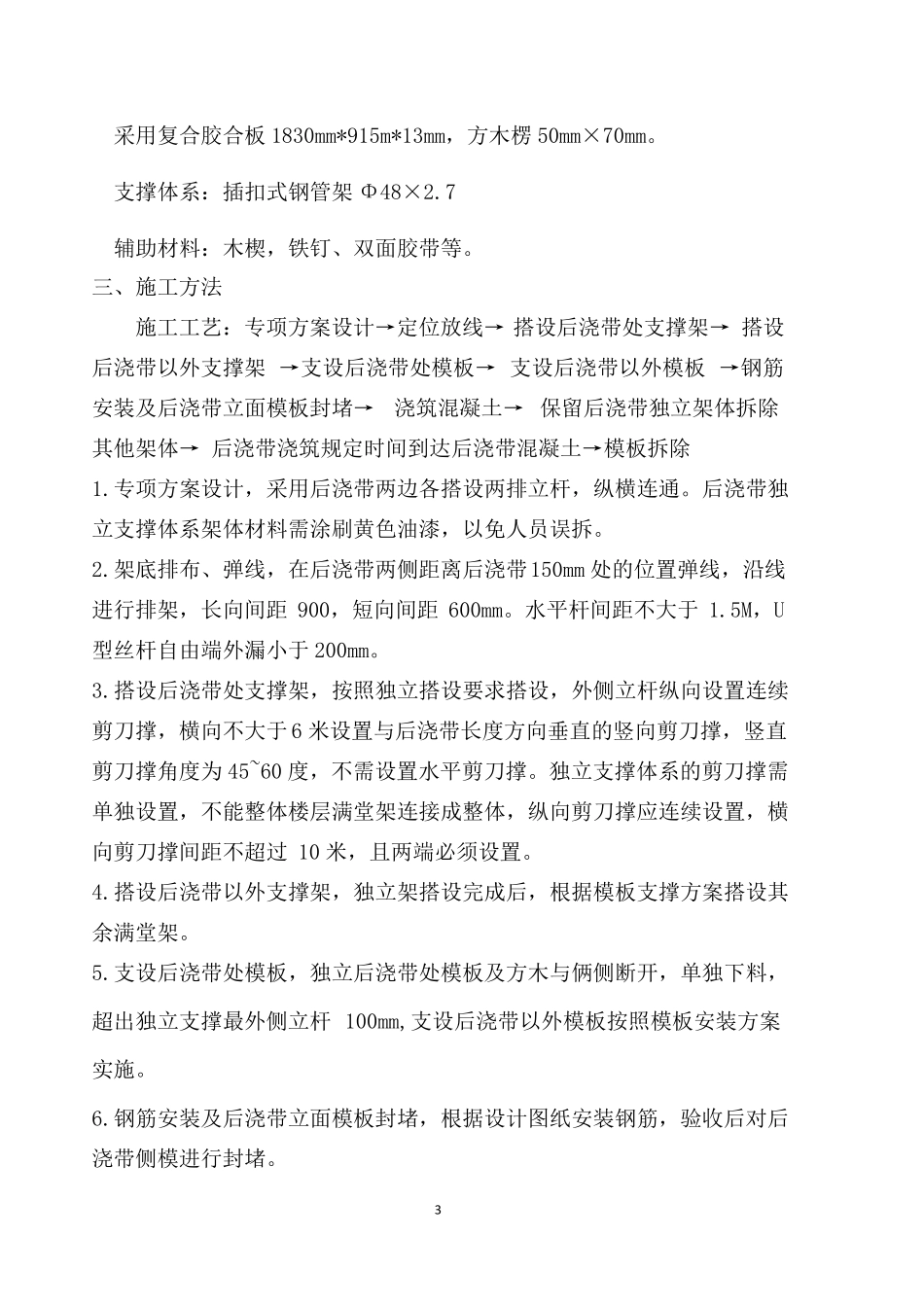

后浇带独立支撑方案编制审核审批编制日期：人：人：人：单位名称：1第一节、工程概况一、工程概况本项目位于甘肃省兰州市总建筑面积： 195937.84 ㎡，地上建筑面积：155379.26 ㎡，地下室建筑面积：41027.00 ㎡，设计使用年限 50 年，抗震设防烈度 8 度。本工程地下一层，分别为地下车库和设备用房，地上26至 32 层住宅工程，本工程为框架剪力墙结构，底板为筏板基础。二、后浇带概况顶板后浇带宽 800mm，厚度同梁、板厚度，板厚为 250mm，地下室高度 3.5M。地下室顶板中梁板砼为 C30 P8，后浇带砼比同部位砼高一个等级，故地下室后浇带砼采用 C35P8 微膨胀。第二节 编制依据1.1 施工合同文本1.2 本工程结构、建筑施工图纸1.3《混凝土结构工程施工质量验收规范》 （GBJ50204-2015）1.4《混凝土结构工程施工规范》GB50606-20111.5《建筑施工模板安全技术规程》 （JGJ162-2008）1.6 蓝光地产地下室后浇带质量管控办法第三节 施工方案一、施工方案指导思想1、后浇带采用独立支撑形式，即模板工程施工同时设置后浇带独立支撑系统，后浇带两侧模板拆除时不影响后浇带独立支撑系统，拆除后浇带两侧模板时保证后浇带的结构不受扰动；后浇带两侧支撑架拆除时后浇带独立支撑系统不得拆除，直至满足设计要求混凝土浇筑完成方可拆除。2.后浇带独立支撑体系的应用，后浇带封堵保护，后浇带预制盖板，全场所有后浇带一个标准、做出亮点、做出特色。二、支模材料的选择2采用复合胶合板 1830mm*915m*13mm，方木楞 50mm×70mm。支撑体系：插扣式钢管架 Φ48×2.7辅助材料：木楔，铁钉、双面胶带等。三、施工方法施工工艺：专项方案设计→定位放线→ 搭设后浇带处支撑架→ 搭设后浇带以外支撑架 →支设后浇带处模板→ 支设后浇带以外模板 →钢筋安装及后浇带立面模板封堵→浇筑混凝土→ 保留后浇带独立架体拆除其他架体→ 后浇带浇筑规定时间到达后浇带混凝土→模板拆除1.专项方案设计，采用后浇带两边各搭设两排立杆，纵横连通。后浇带独立支撑体系架体材料需涂刷黄色油漆，以免人员误拆。2.架底排布、弹线，在后浇带两侧距离后浇带150mm 处的位置弹线，沿线进行排架，长向间距 900，短向间距 600mm。水平杆间距不大于 1.5M，U型丝杆自由端外漏小于 200mm。3.搭设后浇带处支撑架，按照独立搭设要求搭设，外侧立杆纵向设置连续剪刀撑，横向不大于 6 米设置与后浇带长度方向垂直的竖向剪刀撑，竖直剪刀撑角度为 45~60 度...
