后锚固新型悬挑工字钢施工要点

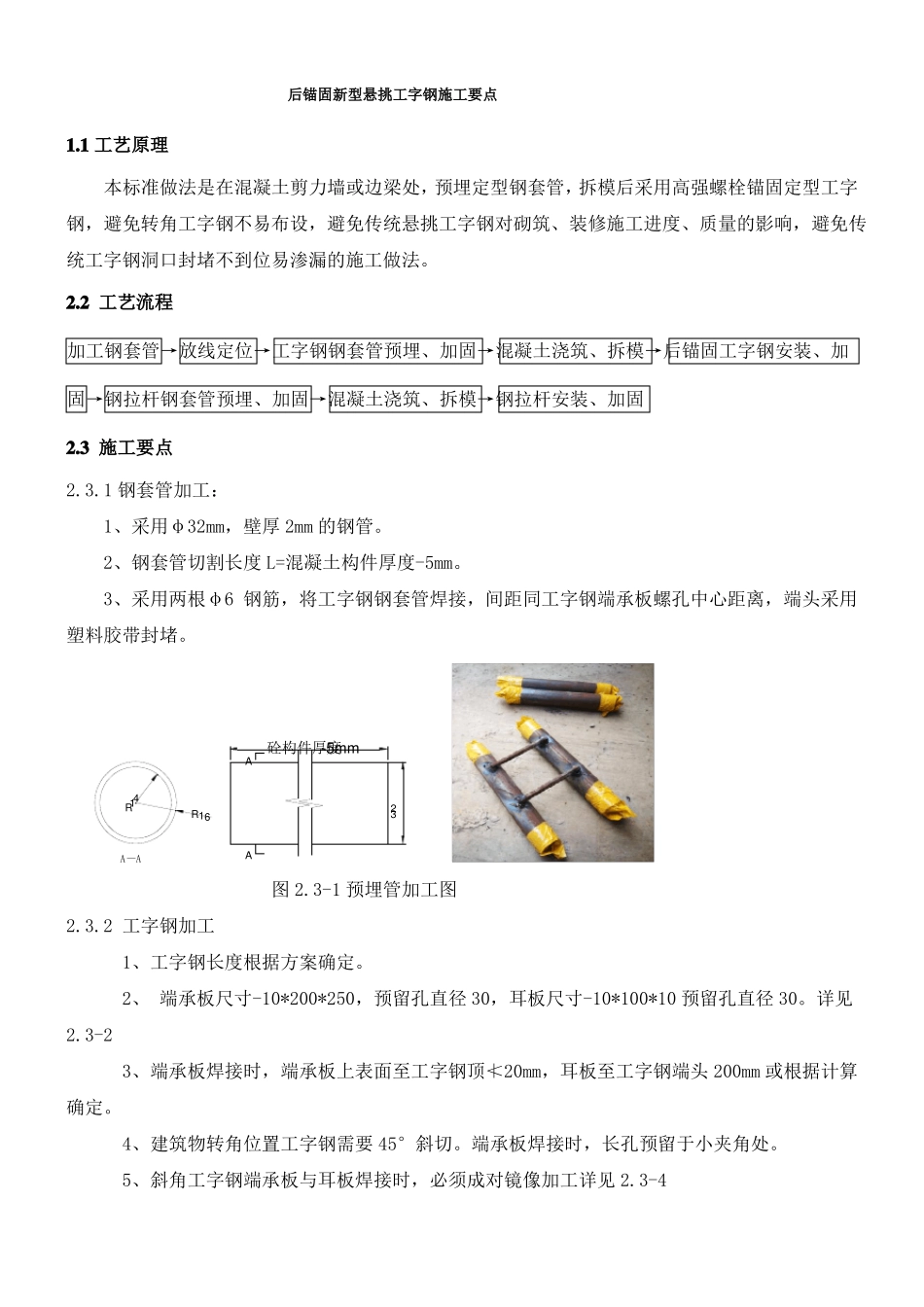

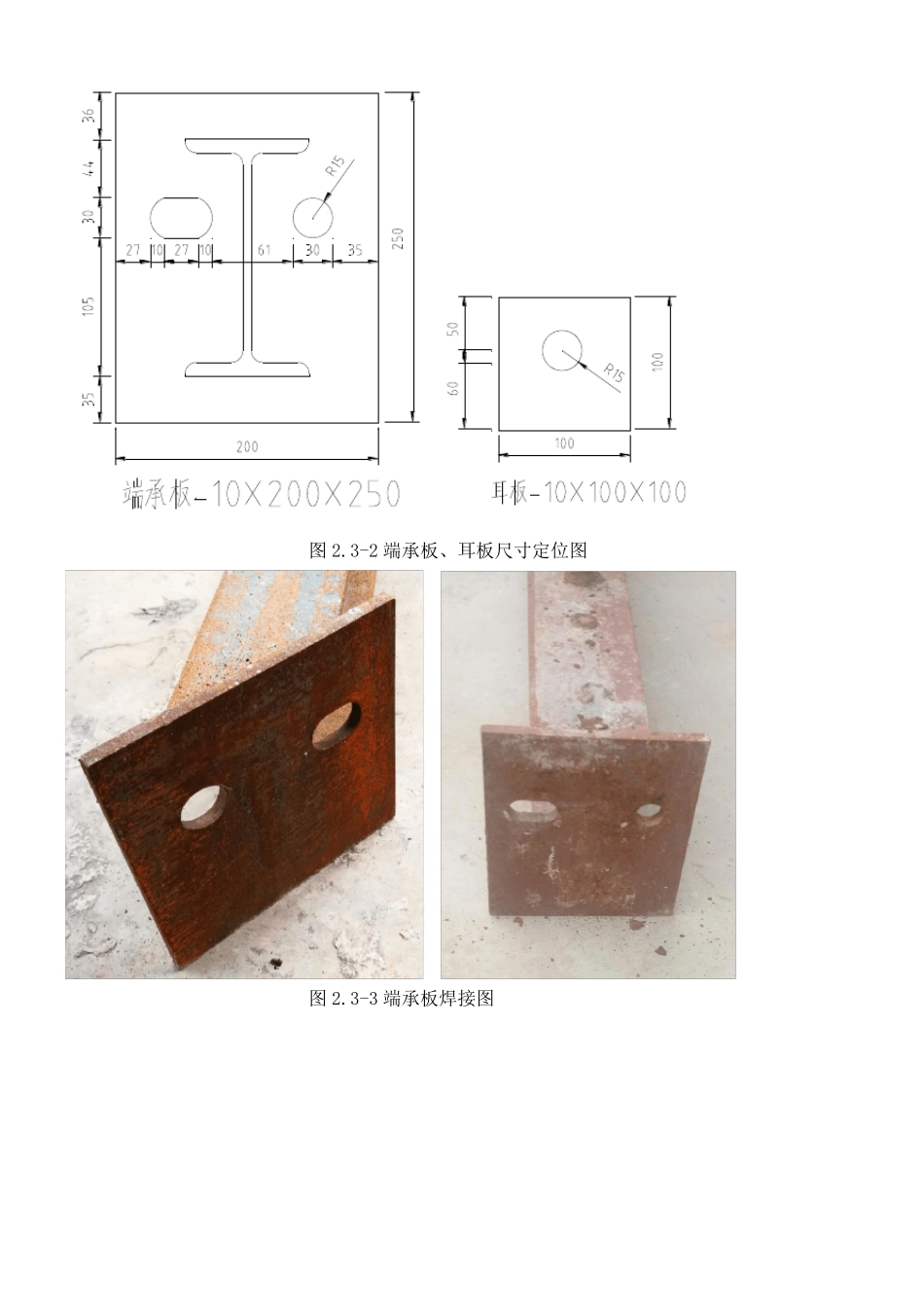

后锚固新型悬挑工字钢施工要点1.1 工艺原理本标准做法是在混凝土剪力墙或边梁处，预埋定型钢套管，拆模后采用高强螺栓锚固定型工字钢，避免转角工字钢不易布设，避免传统悬挑工字钢对砌筑、装修施工进度、质量的影响，避免传统工字钢洞口封堵不到位易渗漏的施工做法。2.2 工艺流程加工钢套管→放线定位→工字钢钢套管预埋、加固→混凝土浇筑、拆模→后锚固工字钢安装、加固→钢拉杆钢套管预埋、加固→混凝土浇筑、拆模→钢拉杆安装、加固2.3 施工要点2.3.1 钢套管加工：1、采用φ32mm，壁厚 2mm 的钢管。2、钢套管切割长度 L=混凝土构件厚度-5mm。3、采用两根φ6 钢筋，将工字钢钢套管焊接，间距同工字钢端承板螺孔中心距离，端头采用塑料胶带封堵。砼构件厚度-5mmAR14R16A—AA32图 2.3-1 预埋管加工图2.3.2 工字钢加工 1、工字钢长度根据方案确定。 2、 端承板尺寸-10*200*250，预留孔直径 30，耳板尺寸-10*100*10 预留孔直径 30。详见2.3-2 3、端承板焊接时，端承板上表面至工字钢顶≮20mm，耳板至工字钢端头 200mm 或根据计算确定。 4、建筑物转角位置工字钢需要 45°斜切。端承板焊接时，长孔预留于小夹角处。5、斜角工字钢端承板与耳板焊接时，必须成对镜像加工详见 2.3-4图 2.3-2 端承板、耳板尺寸定位图图 2.3-3 端承板焊接图图 2.3-4 斜向端承板成对镜像加工2.3.3 钢拉杆加工 1、钢拉杆长度根据层高及夹角自行确定。一般选择 3.0~3.6m 长度. 2、拉杆直径≮20mm。其余详见图 2.3-5图 2.3-5 钢拉杆加工详图2.3.4 螺杆、螺母及垫片等辅材加工 1、垫片尺寸-6*60*60，居中开φ25mm 孔。 2、螺杆选用直径≮22 的高强螺杆，螺杆刚度 L=端头固定螺母垫片厚（一般 26mm）+度混凝土构件厚度+100mm(车丝区) 3、每根螺杆配备 2 个 M22 高强螺母，一片-6*60*60 钢垫片，螺杆端头采用固定螺母端头。详见附图 2.3-6 及 2.3.7垫片双螺母高强固定螺母垫片 2.3-6 螺母、螺栓、垫片加工尺寸图2.3-7 螺母、螺栓、垫片实物图2.3.5 套管预埋：根据设计方案确定好标高，并用红笔标注于模板侧壁，将加工完成的套管于标高位置焊接于钢筋上，并采用φ8 钢筋加固焊接。图 2.3-6图 2.3-7 套管安装、加固2.3.6 工字钢安装 1、模板拆除后，检测预留套管是否符合安装要求，若套管跑位倾斜导致无法正常按照，可采用 φ28 或 32 的水钻重新在混凝土构件上开孔。 2、安装时，工字钢靠外架端部采用下层外...
