NT系列控制器操作说明VIP专享VIP免费

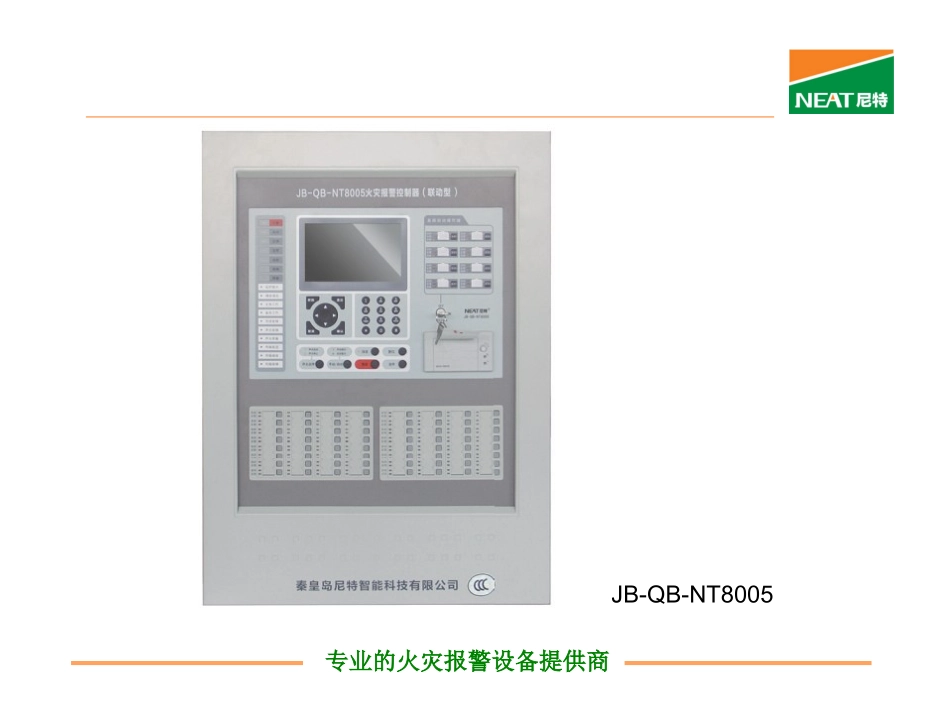

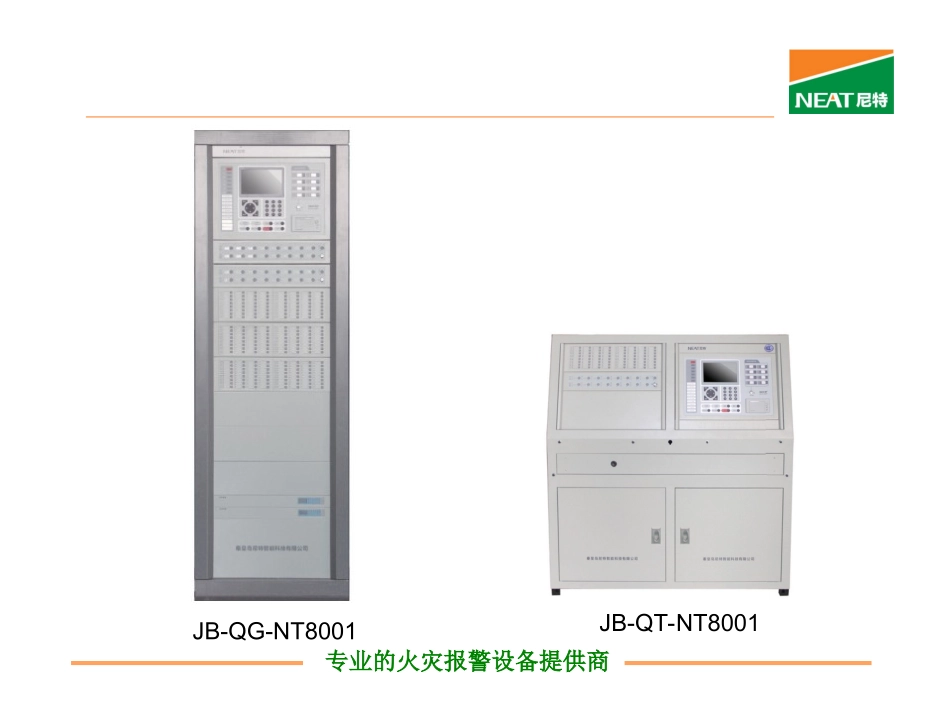

专业的火灾报警设备提供商NT系列火灾报警控制器操作说明讲师李宏明专业的火灾报警设备提供商JB-QG-NT8001JB-QT-NT8001专业的火灾报警设备提供商JB-QB-NT8005专业的火灾报警设备提供商一、控制器简介•JB-QG-NT8001/JB-QT-NT8001火灾报警控制器（联动型）是我公司研制开发的新一代超大容量、长距离、高可靠性，集火灾报警、消防联动于一体的分布智能型控制器，采用无极性两总线、全数字量传输、9片CPU同步处理、I2C总线通讯、CAN总线通讯、智能算法等先进技术，使系统容量达到100万点，系统具有全数字量显示、阈值跟踪、灵敏度可调、单回路容量大、报警点和联动点任意混接、操作直观、调试方便等突出优点。专业的火灾报警设备提供商二、技术指标•1．电源：•主电电源：AC220V（+10%，-15%）50Hz。•备电电池：DC12V/24Ah4节，DC12V/12Ah2节，DC12V/17Ah10节。•2．控制器容量：•最多可带64个回路，每个回路最多252点，最大容量16128点；联网时最多可接64台控制器。专业的火灾报警设备提供商直控点打印机键盘区指示灯LCD三、操作面板说明专业的火灾报警设备提供商四、多机联网时的说明及要求•1.说明：•（1）．当系统中有多台控制器时，应将一台设为主机，其它控制器设为从机。•（2）．当主机复位时，带动从机一同复位。•（3）．系统每天8：00时自动对时，时间以主机为准。•（4）．在主机上可对从机的外部音响进行启动、关闭操作。•（5）．在多主模式下的控制器可接收显示所有控制器的突发事件。专业的火灾报警设备提供商•2.要求：•布线应采用总线连接方式(其中：A代表火灾报警控制器主机，B、C、D代表火灾报警控制器从机，如图)错误连接方式正确连接方式专业的火灾报警设备提供商五、功能介绍主页面主页面专业的火灾报警设备提供商火警页面监管页面故障页面屏蔽页面火警、监管、故障、屏蔽、页面说明专业的火灾报警设备提供商主菜单页面在主页面按【确认】键，可进入主菜单页面。专业的火灾报警设备提供商想进入设置菜单，必须输入密码专业的火灾报警设备提供商•1级密码：10000•2级密码：28001•高级密码：50081NT系列的密码分为3级专业的火灾报警设备提供商“设置”下拉菜单页面专业的火灾报警设备提供商“系统设置”的说明系统设置录入页面1专业的火灾报警设备提供商系统设置录入页面2专业的火灾报警设备提供商系统设置录入页面3专业的火灾报警设备提供商•2.图形显示装置：带CRT设为1，由计算机向控制器传设置设为2，由控制器向计算机回传设置设为3。•3.传输设备：带传输设备设为1，否则设为0。•4.总线显示盘总数：带总线显示盘设为1-96，否则设为0。•5.打印控制：设为0，禁止打印；设为1，自动打印，可实时打印火警、模块启动、反馈、监管、器件故障、模块故障等突发事件；设为2，选择打印，可在历史记录或火警记录页面进行选择打印。•6.广播输出盘总数：设置范围为0-3。•7.广播输出盘模式：2为HGM3100总线广播模式，3为火灾声光警报器与应急广播交替模式。•8.根据实际情况，分别设置1-64回路的所拥有的器件总数，回路的最大器件数252。专业的火灾报警设备提供商“器件设置”的说明专业的火灾报警设备提供商专业的火灾报警设备提供商编号类型编号类型00无器件67广播模块01差定温探测器68常规脉冲04光电感烟探测器69常规电平12报警输入模块70常规广播13手报80显示盘32电平输出模块81消火栓按钮36火灾声光警报器82监管输入模块65多线盘专业的火灾报警设备提供商特性：只对输出模块有效。“1”点动模式，“0”自锁模式。注意器件特性的范围应为0-1，当输入的值不在此范围内时，录入窗口显示如下图专业的火灾报警设备提供商4.灵敏度：只对探测器有效。注意灵敏度的范围应为1-3，1级灵敏度最高，3级最低。5.延时：0-180秒，只对模块有效。6.手控点号：显示该器件设置的总线盘的板卡、盘号、键号，此项此处不能修改只供查询，若修改请到“设置”菜单“设总线盘”中修改。7.广播分区：只对广播模块有效，将当前广播模块对应到广播系统的分区号，范围1-240号。8.输出组号：可输入三个标准输出组。只用于标准组态联动编程使用，与混合组态、通用组态联动编程无关。专业...
