国际货站网架顶升专项方案

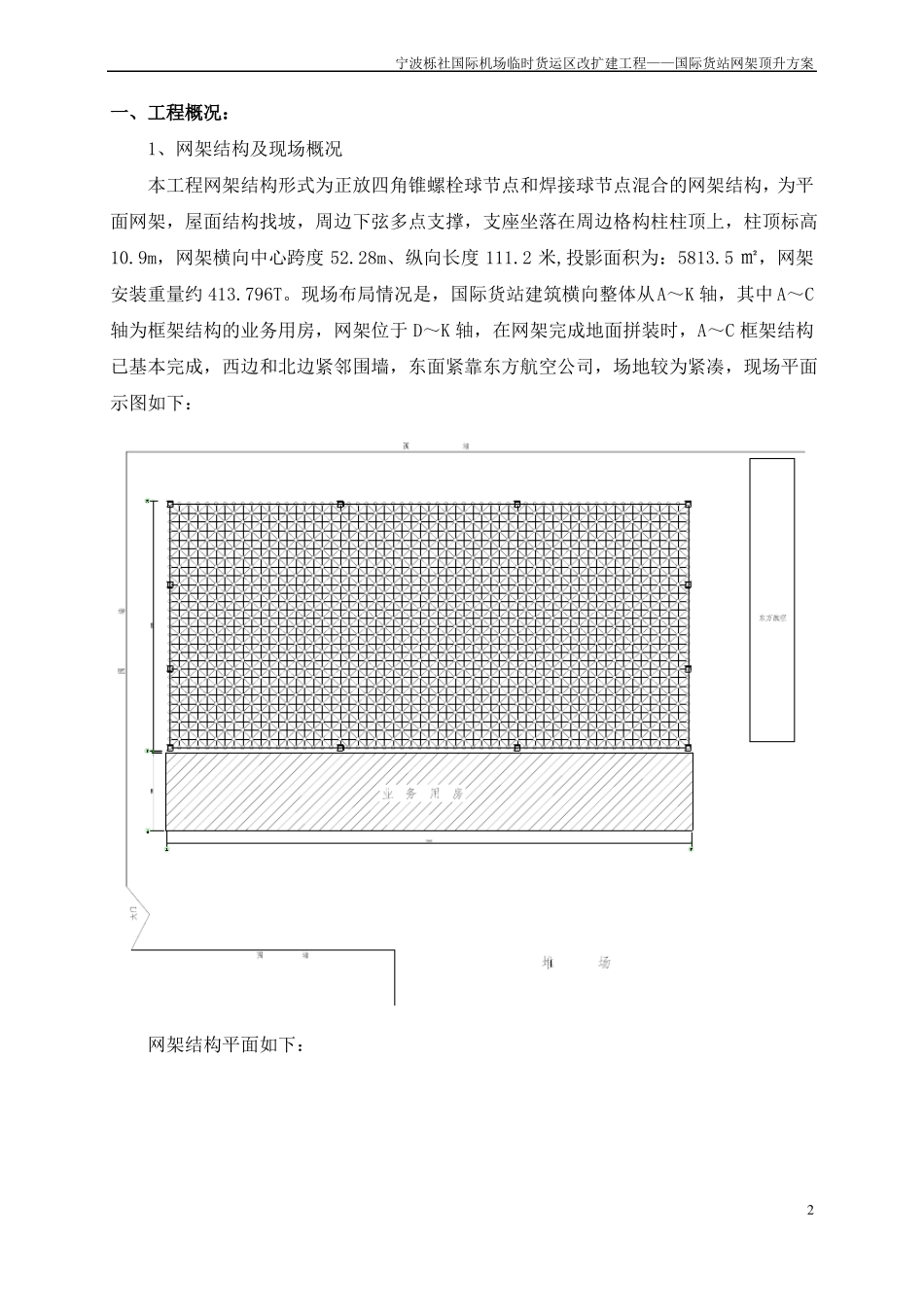

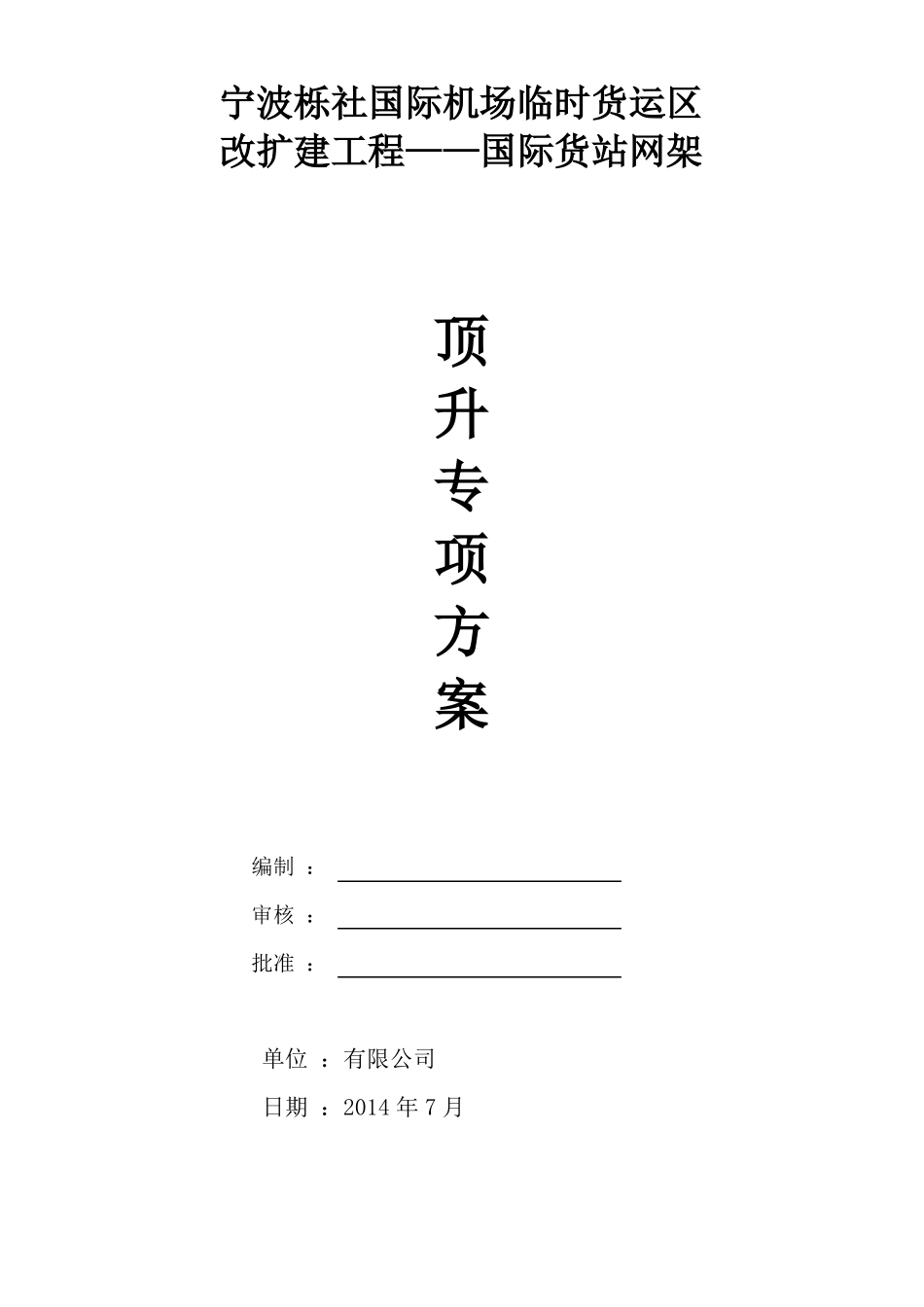

宁波栎社国际机场临时货运区改扩建工程——国际货站网架顶升专项方案编制 ：审核 ：批准 ：单位 ：有限公司日期 ：2014 年 7 月宁波栎社国际机场临时货运区改扩建工程——国际货站网架顶升方案目录一、工程概况„„„„„„„„„„„„„„„„„„„„„„„„„„„„„02二、编制依据„„„„„„„„„„„„„„„„„„„„„„„„„„„„„04三、网架顶升施工工艺„„„„„„„„„„„„„„„„„„„„„„„„„04（一）施工总方案„„„„„„„„„„„„„„„„„„„„„„„„„„04（二）注意事项„„„„„„„„„„„„„„„„„„„„„„„„„„„05（三）施工工艺„„„„„„„„„„„„„„„„„„„„„„„„„„„05（四）顶升点设置及网架验算„„„„„„„„„„„„„„„„„„„„„07（五）网架顶升施工„„„„„„„„„„„„„„„„„„„„„„„„„11（六）钢丝绳拉设„„„„„„„„„„„„„„„„„„„„„„„„„„16四、顶升设备相关说明„„„„„„„„„„„„„„„„„„„„„„„„„19（一）顶升设备准备„„„„„„„„„„„„„„„„„„„„„„„„„19（二）顶升架架使用注意事项„„„„„„„„„„„„„„„„„„„„„19（三）液压系统使用注意事项„„„„„„„„„„„„„„„„„„„„„20（四）淮压控制系统„„„„„„„„„„„„„„„„„„„„„„„„„20五、施工安全技术措施及应急预案„„„„„„„„„„„„„„„„„„„„23六、人员配备表„„„„„„„„„„„„„„„„„„„„„„„„„„„„28七、施工机械设备表„„„„„„„„„„„„„„„„„„„„„„„„„„28八、施工进度计划„„„„„„„„„„„„„„„„„„„„„„„„„„„291宁波栎社国际机场临时货运区改扩建工程——国际货站网架顶升方案一、工程概况：1、网架结构及现场概况本工程网架结构形式为正放四角锥螺栓球节点和焊接球节点混合的网架结构，为平面网架，屋面结构找坡，周边下弦多点支撑，支座坐落在周边格构柱柱顶上，柱顶标高10.9m，网架横向中心跨度 52.28m、纵向长度 111.2 米,投影面积为：5813.5 ㎡，网架安装重量约 413.796T。现场布局情况是，国际货站建筑横向整体从A～K 轴，其中 A～C轴为框架结构的业务用房，网架位于 D～K 轴，在网架完成地面拼装时，A～C 框架结构已基本完成，西边和北边紧邻围墙，东面紧靠东方...
