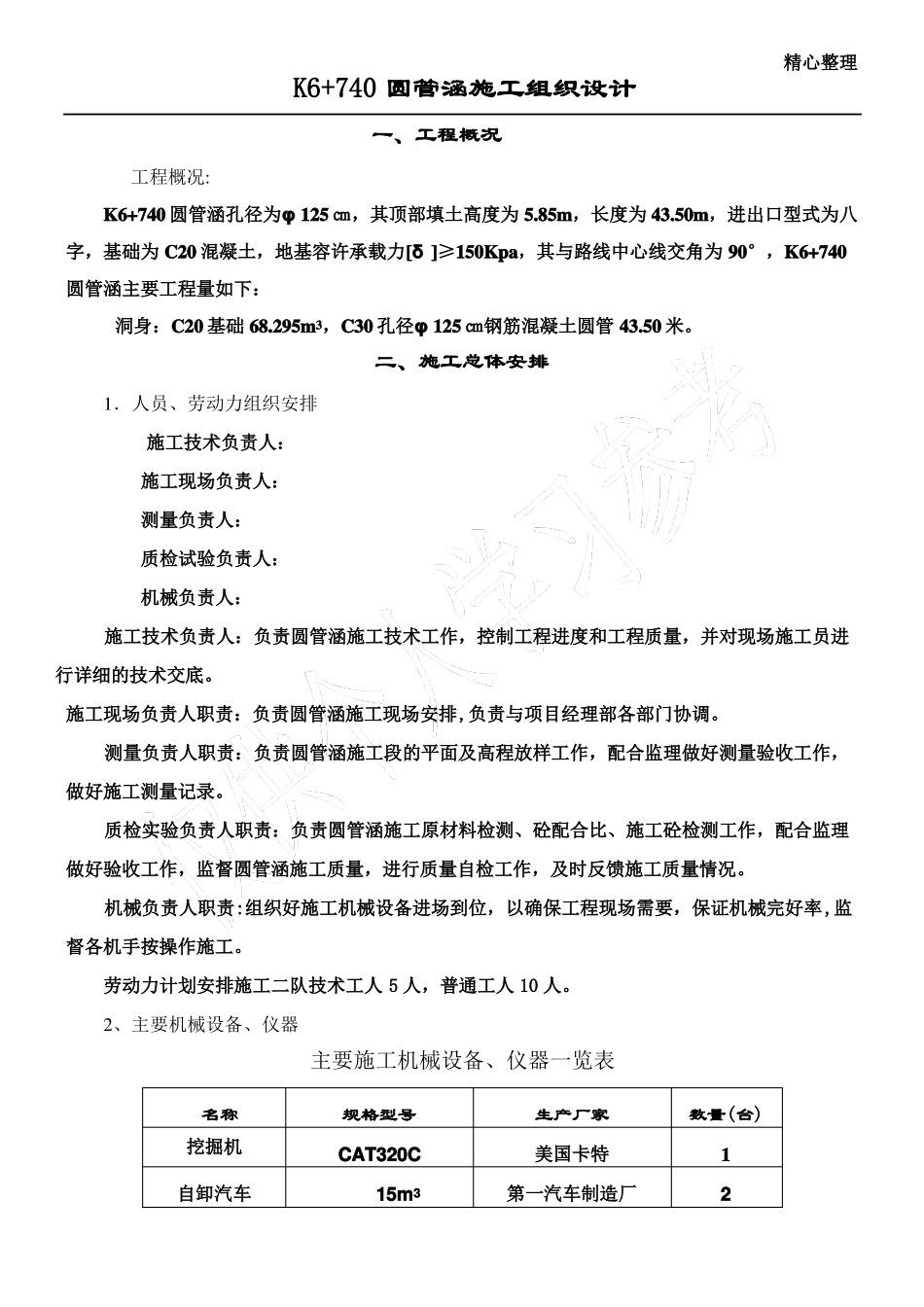

精心整理K6+740 圆管涵施工组织设计一、工程概况工程概况:K6+740 圆管涵孔径为φ 125 ㎝，其顶部填土高度为 5.85m，长度为 43.50m，进出口型式为八字，基础为 C20 混凝土，地基容许承载力[δ ]≥150Kpa，其与路线中心线交角为 90°，K6+740圆管涵主要工程量如下：洞身：C20 基础 68.295m3，C30 孔径φ 125 ㎝钢筋混凝土圆管 43.50 米。二、施工总体安排1．人员、劳动力组织安排施工技术负责人：施工现场负责人：测量负责人：质检试验负责人：机械负责人：施工技术负责人：负责圆管涵施工技术工作，控制工程进度和工程质量，并对现场施工员进行详细的技术交底。施工现场负责人职责：负责圆管涵施工现场安排,负责与项目经理部各部门协调。测量负责人职责：负责圆管涵施工段的平面及高程放样工作，配合监理做好测量验收工作，做好施工测量记录。质检实验负责人职责：负责圆管涵施工原材料检测、砼配合比、施工砼检测工作，配合监理做好验收工作，监督圆管涵施工质量，进行质量自检工作，及时反馈施工质量情况。机械负责人职责:组织好施工机械设备进场到位，以确保工程现场需要，保证机械完好率,监督各机手按操作施工。劳动力计划安排施工二队技术工人 5 人，普通工人 10 人。2、主要机械设备、仪器主要施工机械设备、仪器一览表名称挖掘机自卸汽车规格型号CAT320C15m3生产厂家美国卡特第一汽车制造厂数量(台)12精心整理砼搅拌楼砼运输车砂浆搅拌机振岛器汽车吊冲击夯全站仪水准仪3．施工进度计划安排：圆管涵施工计划安排为：2009 年 5 月 11 日至 2009 年 6 月 09 日，工期 30 天。4．临时工程准备工作（1）施工便道从 K8+720 处的横向便道进入，纵向便道已开通。（2）圆管涵施工用电、用水圆管涵施工现场用电以配备 1 台 40KW 发电机，用于振动棒振捣和抽水，施工用水就地抽水。混凝土由刺木冲拌和场生产，混凝土运输车通过纵向施工便道运至圆管涵施工点。（3）圆管涵材料准备工作施工用管节材料由指挥部圈管厂统一生产；水泥已经通过合同谈判确定了主要材料供应商签约，以确保主要材料能够保质、保量、保期供应施工现场，满足工程的需要；片石、碎石、砂已经通过试验确定好地材的料场。施工现场材料管理由专人负责。7506m3JQ350ZN50QY16BS60Y尼康DTM452CDSZ-2山东机械总厂山东机械总厂柳洲机械总厂中国南宁中国柳洲德国WACKER日本苏州12122211三、圆管涵主要施工方法一、圆管涵施工工艺1、测量放线工作首...
