土坝施工方案

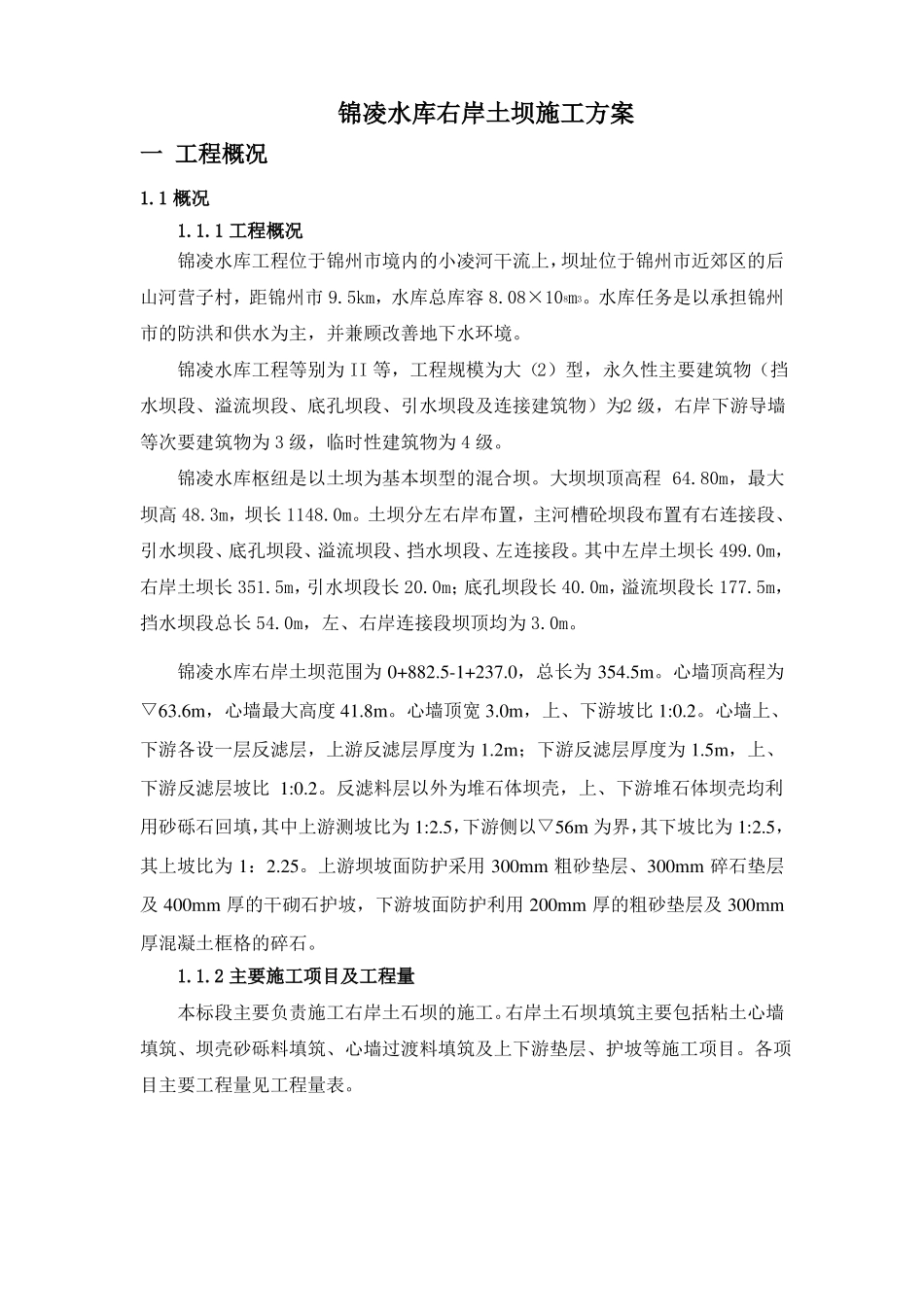

锦凌水库右岸土坝施工方案一 工程概况1.1 概况1.1.1 工程概况锦凌水库工程位于锦州市境内的小凌河干流上，坝址位于锦州市近郊区的后山河营子村，距锦州市 9.5km，水库总库容 8.08×108m3。水库任务是以承担锦州市的防洪和供水为主，并兼顾改善地下水环境。锦凌水库工程等别为 II 等，工程规模为大（2）型，永久性主要建筑物（挡水坝段、溢流坝段、底孔坝段、引水坝段及连接建筑物）为2 级，右岸下游导墙等次要建筑物为 3 级，临时性建筑物为 4 级。锦凌水库枢纽是以土坝为基本坝型的混合坝。大坝坝顶高程 64.80m，最大坝高 48.3m，坝长 1148.0m。土坝分左右岸布置，主河槽砼坝段布置有右连接段、引水坝段、底孔坝段、溢流坝段、挡水坝段、左连接段。其中左岸土坝长 499.0m，右岸土坝长 351.5m，引水坝段长 20.0m；底孔坝段长 40.0m，溢流坝段长 177.5m，挡水坝段总长 54.0m，左、右岸连接段坝顶均为 3.0m。锦凌水库右岸土坝范围为 0+882.5-1+237.0，总长为 354.5m。心墙顶高程为▽63.6m，心墙最大高度 41.8m。心墙顶宽 3.0m，上、下游坡比 1:0.2。心墙上、下游各设一层反滤层，上游反滤层厚度为 1.2m；下游反滤层厚度为 1.5m，上、下游反滤层坡比 1:0.2。反滤料层以外为堆石体坝壳，上、下游堆石体坝壳均利用砂砾石回填，其中上游测坡比为 1:2.5，下游侧以▽56m 为界，其下坡比为 1:2.5，其上坡比为 1：2.25。上游坝坡面防护采用 300mm 粗砂垫层、300mm 碎石垫层及 400mm 厚的干砌石护坡，下游坡面防护利用 200mm 厚的粗砂垫层及 300mm厚混凝土框格的碎石。1.1.2 主要施工项目及工程量本标段主要负责施工右岸土石坝的施工。右岸土石坝填筑主要包括粘土心墙填筑、坝壳砂砾料填筑、心墙过渡料填筑及上下游垫层、护坡等施工项目。各项目主要工程量见工程量表。右岸土坝工程量表序号123456项目粘土填筑砂砾料填筑过渡料填筑块石、砌石护坡碎石护坡粗砂单位m3m3m3m3m3m3工程量56154305838153749681923387201.1.3 坝体填筑料的主要技术要求粘土料：粘性土料的各项技术指标满足设计要求。其心墙填筑含水量为 18%，压实度为 0.98。接触性纯粘土含水量 20%，高塑性粘土含水量 19%。砂砾料：坝体填筑压实的相对密度≥0.75。反滤料（垫层料、过渡料）：可由天然砂砾料中筛选而得。加工后的成品料应符合施工图纸和技术条款的规定。经加工的各种反滤料（垫层料、过渡料）的颗粒级配，应符合施工图纸的要求．超...
